Монтаж и установка
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
11
4
4.2
Место установки
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током, вызванным попаданием
воды в незащищенные части аппарата.
>
Монтируйте аппарат только там, где вода не
может попасть в незащищенные части
аппарата.
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажи-
мах!
>
Аппарат должен быть подключен через жесткий
ввод и разъединительное устройство с раство-
ром контактов не менее 3 мм (например,
предохранители или силовые выключатели)!
>
См.
главу 5.2
Подключение к сети.
b
Осторожно!
Опасность повреждения аппарата!
>
Не устанавливайте аппарат в замерзающих
помещениях.
b
Осторожно!
Возможен материальный ущерб вследствие
неудовлетворительного качества монтажа!
Аппарат может оторваться от стены и упасть.
>
При монтаже аппарата следите за достаточ-
ной допустимой нагрузкой основания.
>
Учитывайте свойства стены.
A
A
A
0
1
2
3
3
2
1
4.2 Ограничения для влажных помещений

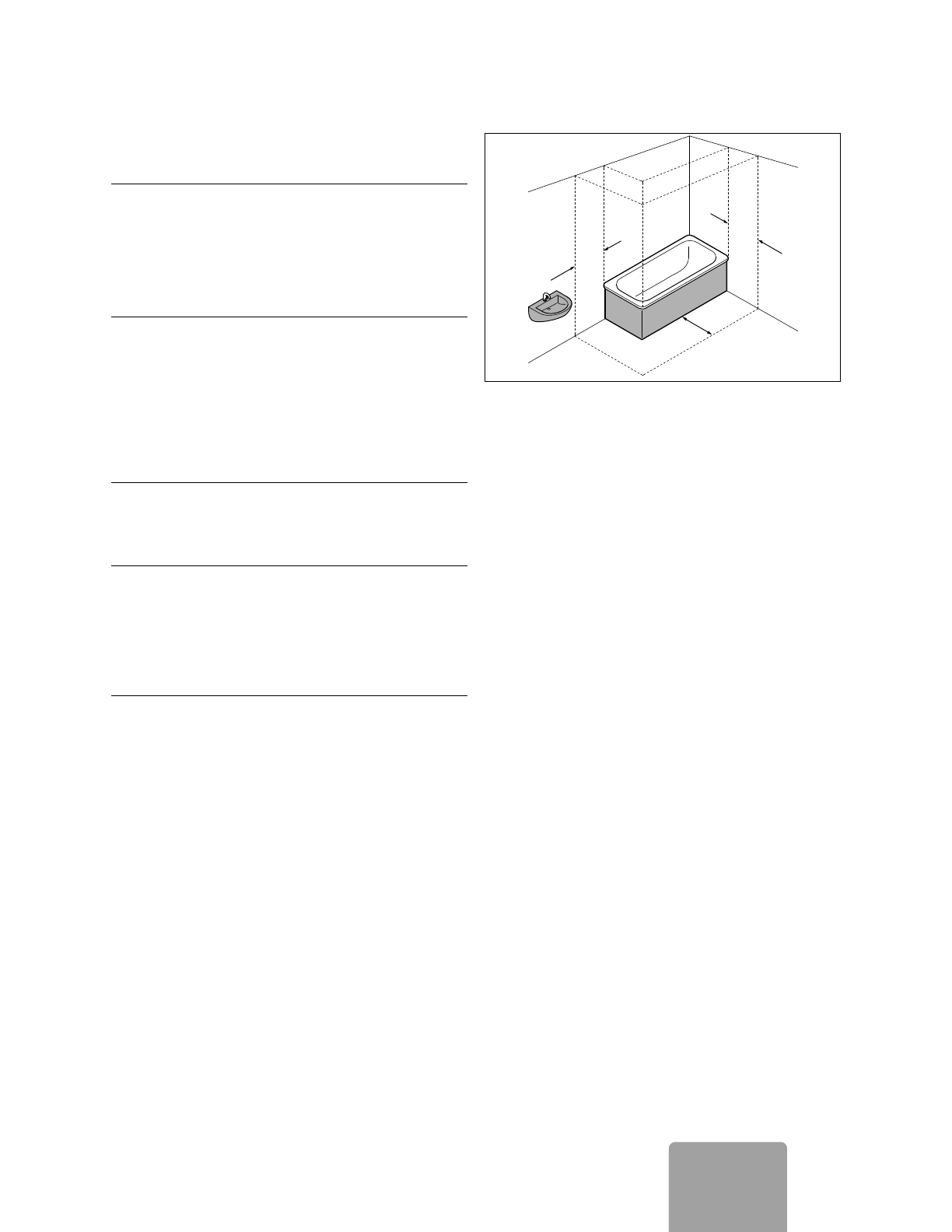

Пояснения к рисунку:
0 Зона 0
1 Зона 1
2 Зона 2
3 Зона 3
A 60 см
Аппарат разработан для настенного монтажа в сухих закрытых
помещениях.
>
Монтируйте настенный электрический котел eloBLOCK в ванных,
прачечных и душевых комнатах
вне
зон 0, 1 и 2 (
¬
Рис. 4.2
).
Если существует риск попадания воды в незащищенные части аппа-
рата, аппарат не следует подвешивать и в зоне 3.
При выборе места установки необходимо выдерживать минимально
допустимые расстояния до стены, пола и потолка (
¬
Глава 4.3
).
