RU
Ввод в эксплуатацию
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
23
6
6.1.2 Заполнение аппарата и системы отопления и
удаление воздуха из них
2
1

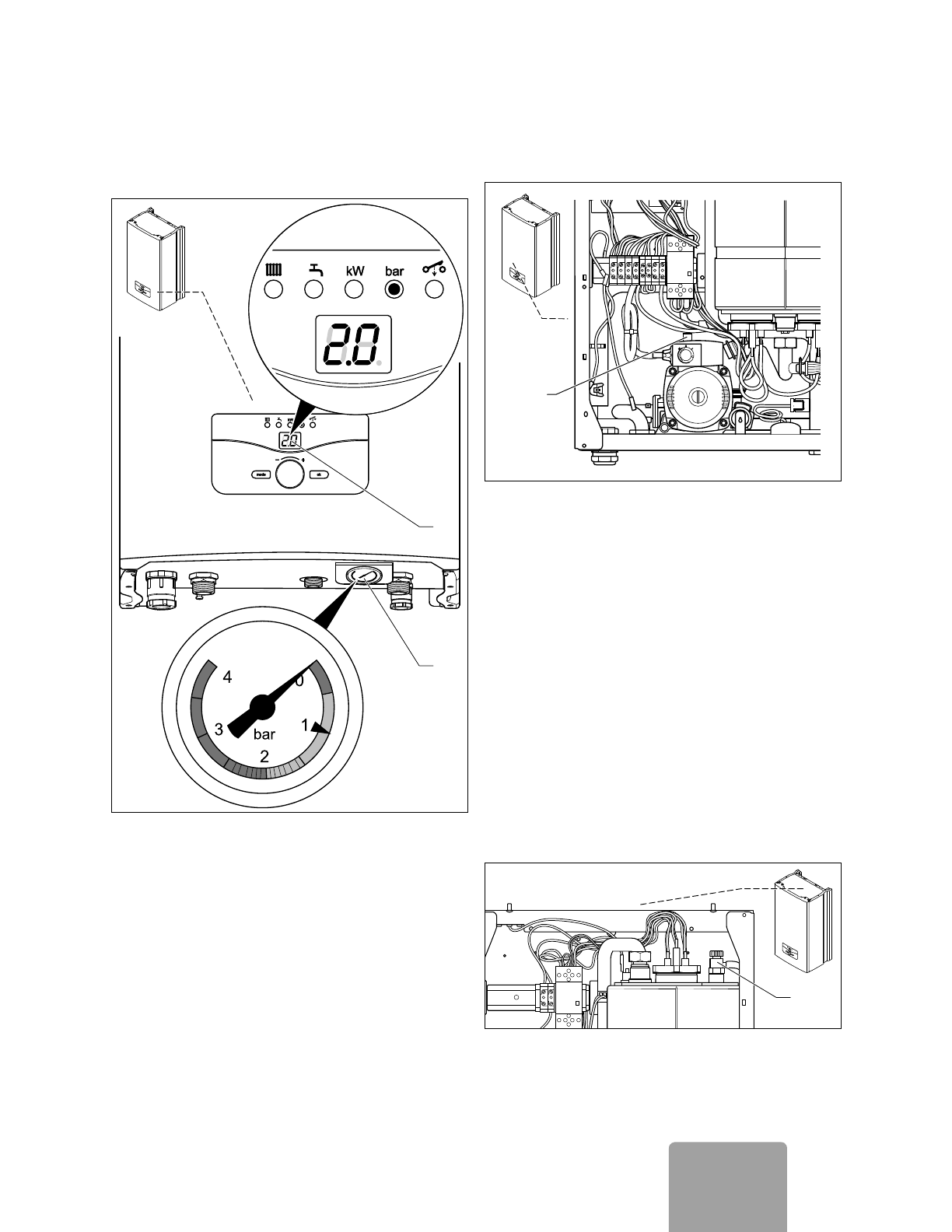

6.1 Проверка давления наполнения системы отопления
i
Аппарат eloBLOCK оснащен манометром (
2
) и цифро-
вым индикатором давления (
1
). Даже при выключенном
отопительном аппарате манометр позволяет легко про-
верить, достаточно ли давление наполнения системы
отопления.
Если отопительный аппарат работает, то на дисплее Вы
можете вызвать индикацию точного значения давления
заполнения. Поворачивайте поворотный переключатель
вправо, пока не загорится светодиод „бар“. Давление
заполнения отображается на дисплее.
Для безупречной работы системы отопления манометр на холодной
установке должен показывать значение в диапазоне от 0,1 до
0,2 MПа (1,0 до 2,0 бар) (измерено при работающем насосе).
Если система отопления распространяется на несколько этажей, то
может требоваться более высокое давление.
3
6.2 Быстродействующий воздухоотводчик
>
Ослабьте крышку быстродействующего воздухоотводчика (
3
) на
насосе на один-два оборота (аппарат автоматически
обезвоздушивается в режиме непрерывной эксплуатации
посредством быстродействующего воздухоотводчика).
>
Откройте все термостатические вентили в системе отопления.
>
Соедините кран для наполнения и опорожнения системы шлан-
гом с краном разбора холодной воды.
i
Чтобы избежать эксплуатации аппарата с слишком
малым количеством воды и предотвратить таким
способом вызванные этим повреждения, аппарат осна-
щен датчиком давления. Этот датчик подает сигнал,
если давление падает ниже 0,08 MПа (0,8 бар), при-
чем светодиод „бар“ мигает.
>
Медленно откройте водоразборный клапан холодной воды, а
также кран заполнения системы отопления и наливайте воду до
тех пор, пока на манометре не будет достигнуто необходимое
давление.
>
Закройте кран заполнения.
1
6.3 Клапан для выпуска воздуха
Содержание
- 3 Указания по документации; Учет совместно действующей документации; Тип аппарата; Артикульный номер аппарата см. на заводской табличке.; Маркировка СЕ
- 4 Заводская табличка и обозначение типа; eloBLOCK VE 6; Заводская табличка; Дата изготовления аппарата; Правила хранения и транспортировки
- 5 Указания по технике безопасности и предписания; Классификация предупреждающих указаний; Объяснение; Структура предупреждающих указаний; Любое недозволенное использование запрещено.
- 6 Общие указания по безопасности; Не используйте трубные клещи, удлинители и пр.; Изменения вблизи отопительного аппарата; На следующих устройствах запрещается выполнять изменения:; Нормы и правила
- 7 Описание аппарата; Модельный ряд приборов; Мощность водонагревателя/
- 8 Пояснения к рисунку
- 9 Функциональные элементы; Функциональные элементы аппарата
- 10 Общее описание функционирования; Обозначение; Монтаж и установка; Объем поставки; Наименование
- 11 Место установки; Ограничения для влажных помещений; вне
- 12 Необходимые минимальные расстояния/свободные пространства; Габаритные и монтажные размеры; Монтажные размеры в мм
- 13 Навешивание аппарата; Смонтируйте кронштейн аппарата (; Снятие облицовки аппарата; Демонтаж передней облицовки
- 14 Для подключения аппарата со стороны отопительной; Подключение настенного электрического котла к; Монтаж подающей и обратной линий; Смонтируйте перепускной клапан.
- 15 Подключение предохранительного клапана; Выпускное отверстие предохранительного клапана; Электроподключение; нулевым и заземляющим
- 16 Подключение к электросети; Заземление
- 17 Схемы электропроводки; ТЭНы; Дисплей
- 18 Сетевое подключение:; Плата управления
- 20 Подключение реле сброса нагрузки; Выводы на штекерных соединениях K8 и K9; Чтобы подсоединить сигнализатор, действуйте следующим образом:
- 21 Пример подключения каскадом; Подключение к однофазной э/сети
- 22 Ввод в эксплуатацию; Заполнение аппарата и системы отопления; Общая жесткость при минимальной нагревательной
- 23 Заполнение аппарата и системы отопления и; Проверка давления наполнения системы отопления
- 24 Адаптирование отопительного аппарата к системе отопления; Проверка функционирования аппарата
- 25 Адаптирование отопительного аппарата к системе отопления; Обзор настраиваемых параметров установки; В последнюю колонку Вы можете внести свои; Значение
- 26 “ Вы можете настроить значе-; Наружная температура в °C
- 27 Температура помещения
- 28 Пример 2; Осмотр и техническое обслуживание; Периодичность осмотров и техобслуживания
- 29 Опасность ожога горячими компонентами!
- 30 Устранение неисправностей; Неисправности
- 31 Коды ошибок; При обращении в сервисную службу или к дилеру; Код
- 32 Поиск ошибок
- 33 Вызов и изменение кодов ошибок
- 35 Замена конструктивных узлов; 0 Замена конструктивных узлов; Указания по технике безопасности; Демонтаж отопительного насоса
- 36 Замена теплообменника; Крепежный винт обратной линии отопления; Замена ТЭНа
- 37 Замена предохранительного клапана; Демонтаж предохранительного клапана; Замена датчика давления воды; Демонтаж датчика давления
- 38 Датчик температуры NTC и тепловой предохранитель; Замена расширительного бака; Крепежные винты крепежного щитка
- 39 Сервисная служба и гарантия; 1 Сервисная служба и гарантия; Гарантия; 2 Вторичное использование и утилизация; Аппарат; Строго соблюдайте действующие в Вашей стране
- 40 3 Технические характеристики; Технические характеристики
- 41 Характеристика внутреннего датчика температуры VR 11; Потеря давления eloBLOCK
- 44 С правом на изменения; Производитель
