- 51 -
МОНТ
АЖ
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7
ПРОВЕРКА РЕГУЛИРОВКИ
ГАЗА
7.1 Предупреждения
Измерив давление газа, тща-
тельно закройте отводы, ис-
пользованные для замера дав-
ления.
После проведения всех опера-
ций по регулировке газа необ-
ходимо опломбировать регули-
ровки клапана.
Внимание, опасность удара то-
ком!
Во время операций, описанных
в этом разделе, котел находит-
ся под напряжением.
Категорически
запрещается
прикасаться к электрическим
частям.
7.2 Операции и настройка газа
• Снимите переднюю панель корпуса, см.
раздел «Демонтаж панелей корпуса» на
стр. 59.
Проверка давления в сети
• Выключив котел (приведя его в нерабочее
состояние), проверьте давление питания
при помощи отвода 20, см. Рисунок 7.2, и
сравните считанное значение со значени-
ями, приведенными в таблице «Давление
газа на подаче» в разделе «Технические
данные» на стр. 22.
• Тщательно закройте отвод для замера
давления 20, см. Рисунок 7.2.
Проверка максимального давления в го-
релке
• Откройте отвод для замера давления 24,
см. Рисунок 7.2, и подсоедините мано-
метр.

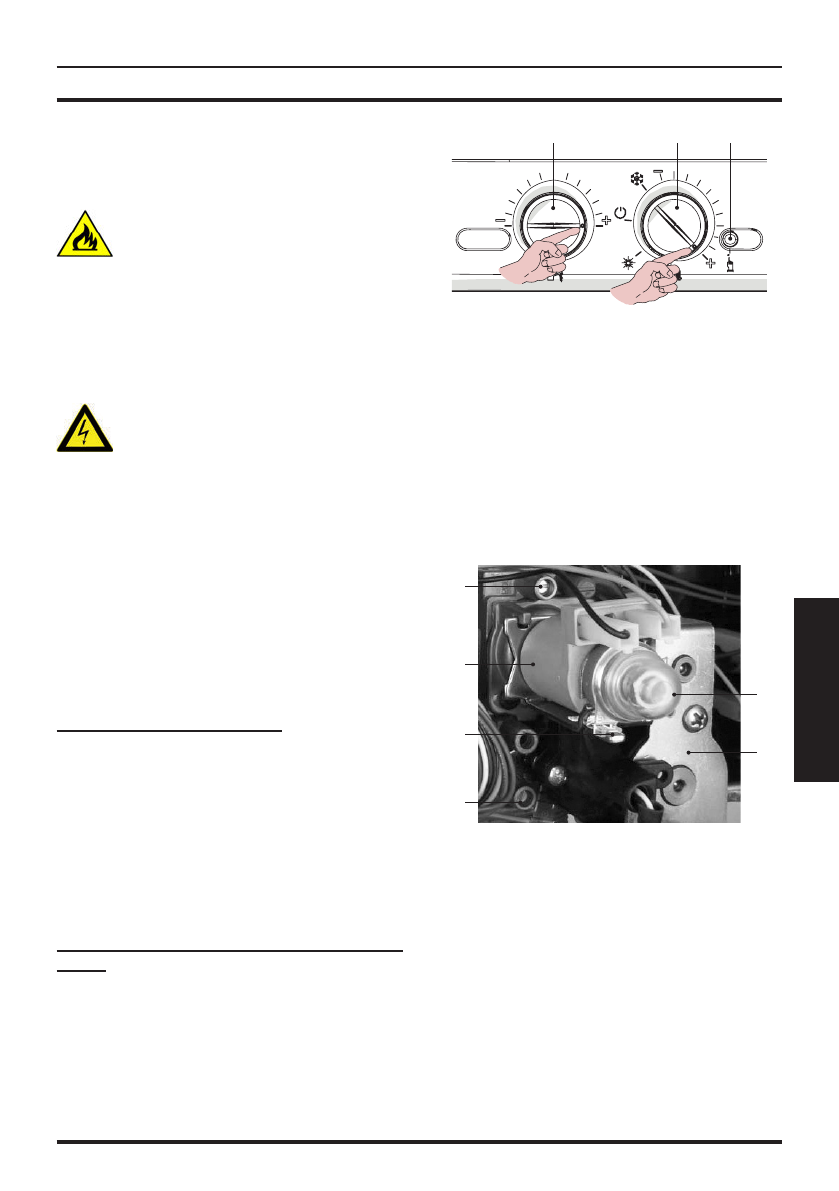

Рисунок 7.1
10
11
12
• Поверните переключатель функций 11,
как показано на рисунке Рисунок 7.1.
• Установите регулятор температуры горя-
чего водоснабжения 10 на максимальное
значение.
• Снимите защитную заглушку B модули-
рующего устройства 22, см. Рисунок 7.2,
освободив ее от упора A (с этой целью
поверните ее по часовой стрелке и под-
деньте отверткой).
Рисунок 7.2
24
22
A
B
21
20
Выпустите достаточное количество горя-
чей воды. Сравните значение измеренно-
го давления со значениями, указанными в
таблицах Максимальное газовое давление
горелки. Для калибровки давления в го-
релке необходимо поворачивать большую
шестиугольную латунную гайку модулиру-
ющего устройства 22 MAX, см. Рисунок 7.3
(давление увеличивается при повороте по
часовой стрелке).
