5.8 Электрическое подключение

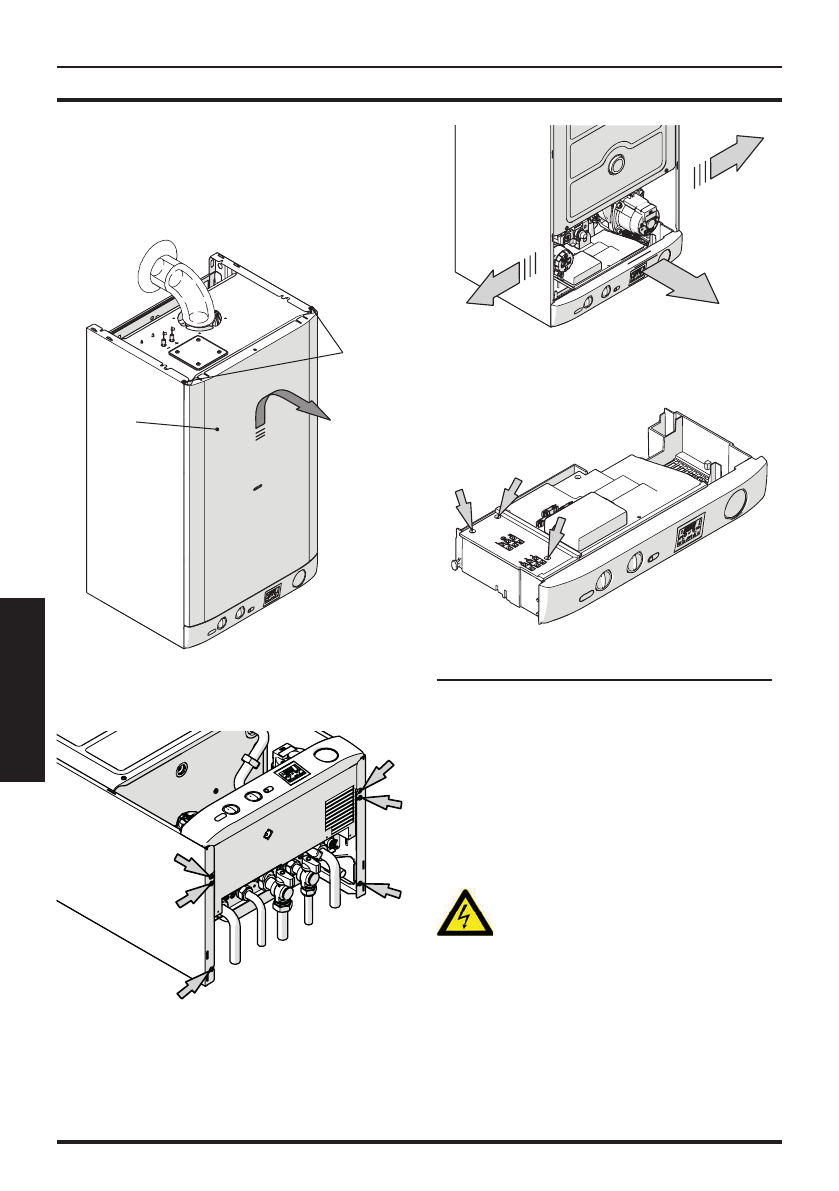

• Снимите переднюю панель котла, в со-
ответствии с указаниями. Выньте винты
J. Снимите переднюю панель K , под-
толкнув ее вверх, чтобы высвободить из
нижних крючков Рисунок 5.19.
Рисунок 5.19
J
K
• Открутите шесть указанных винтов, см.
Рисунок 5.20.
Рисунок 5.20
• Сместите боковые панели и потяните
вперед панель управления, чтобы полу-
чить доступ к клеммной колодке электро-
питания Рисунок 5.21.
Рисунок 5.21
• Открутите винты и снимите крышку
клеммной колодки, см. Рисунок 5.22.
Рисунок 5.22
Подключение к сети электроснабжения
• Подсоедините токопроводящий кабель,
идущий от всеполюсного выключателя,
к клеммной колодке электрического пи-
тания котла (Рисунок 5.23), соблюдая со-
ответствие линии (коричневый провод) и
нейтрали (голубой провод).
• Подсоедините заземляющий провод
(желтый/зеленый) к эффективной си-
стеме заземления.
Заземляющий провод должен
быть длиннее, чем провода
электропитания.
Кабель или провод электропитания должен
иметь сечение не менее 0,75 мм
2
, должен
находиться на безопасном расстоянии от
источников тепла и режущих предметов и
во всем соответствовать действующим тех-
ническим нормам.
