- 21 -
МОНТ
АЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

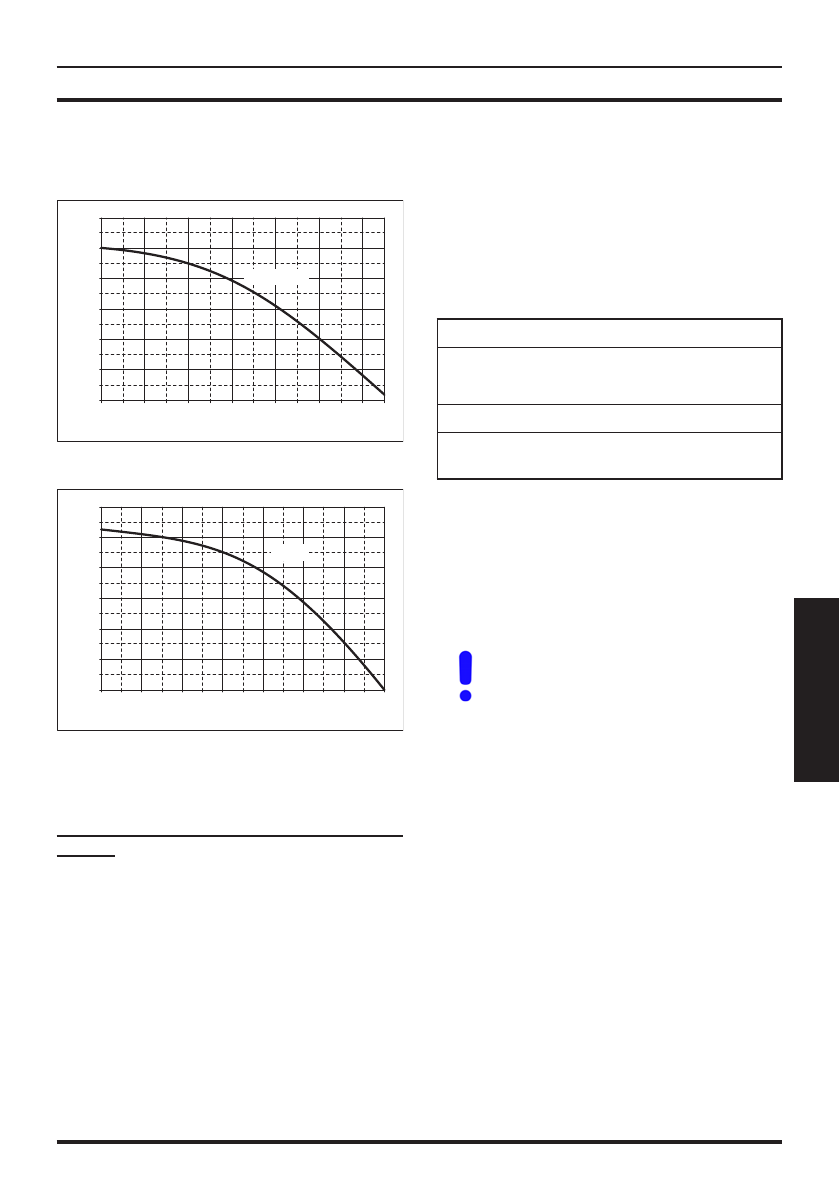

4.4 Гидравлическая кривая
Гидравлическая кривая представляет со-
бой зависимость давления (напора), допу-
стимого в системе отопления, от расхода.
Рисунок 4.4
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0
200
400
600
800
1000 1200 1250
bar
l/h
24 - 28 kW
Рисунок 4.5
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0
200
400
600
800
1000 1200 1400
bar
l/h
32 kW
Потери напора котла уже были вычтены.
Расход при закрытых термостатических
кранах
Котел оснащен автоматическим байпасом
(обводным контуром), который защищает
первичный теплообменник.
В случае чрезмерного уменьшения или
полной блокировки циркуляции воды в си-
стеме отопления из-за закрытия термоста-
тических клапанов или кранов элементов
контура, байпас обеспечивает минималь-
ную циркуляцию воды в первичном тепло-
обменнике.
Байпас откалиброван на разницу давления
приблизительно в 0,3-0,4 бар.
4.5 Расширительный бак
Разница высоты между предохранитель-
ным клапаном и самой высокой точкой
системы может составлять максимум 10
метров.
В случае большей разницы необходимо
увеличить давление предварительного на-
полнения расширительного бака и системы
в холодном состоянии на 0,1 бар при ка-
ждом увеличении на 1 метр.
Рисунок 4.6
Общая емкость
л
8,0
Давление предварительного
наполнения
кПа
100
бар
1,0
Полезная емкость
л
4,0
Максимальная емкость
системы*
л
124
* При условиях:
• средней максимальной температуры си-
стемы 85°C;
• начальной температуры наполнения си-
стемы 10°C.
Для систем емкостью, превы-
шающей 124 литра, необходимо
предусмотреть дополнитель-
ный расширительный бак.
