- 34 -
МОНТ
АЖ
МОНТАЖ
(EN 483).
Риск конденсации возникает в
дымоотводах на участках, дли-
на которых превышает 7 ме-
тров.
ТИП C
62
При использовании трубопроводов и отво-
дящих патрубков другого производителя
(типа C
62
), необходимо, чтобы они были со-
вместимыми с данной системой, а дымовой
трубопровод был выполнен из материалов,
совместимых с продуктами конденсации.
При определении параметров труб необ-
ходимо учитывать их остаточное значение
напора при работе вентилятора:
Полезное статиче-
ское давление при
номинальной те-
пловой мощности
24 кВт
75
Па
28 кВт 106
Па
32 кВт
93
Па
Чрезмерно высо-
кая температура
дыма
24 кВт 139
°C
28 кВт 130
°C
32 кВт 167
°C
М а к с и м а л ь н а я
рециркуляция CO
2
во всасывающем
трубопроводе
24 кВт
0,9
%
28 кВт
0,8
%
32 кВт
0,6
%

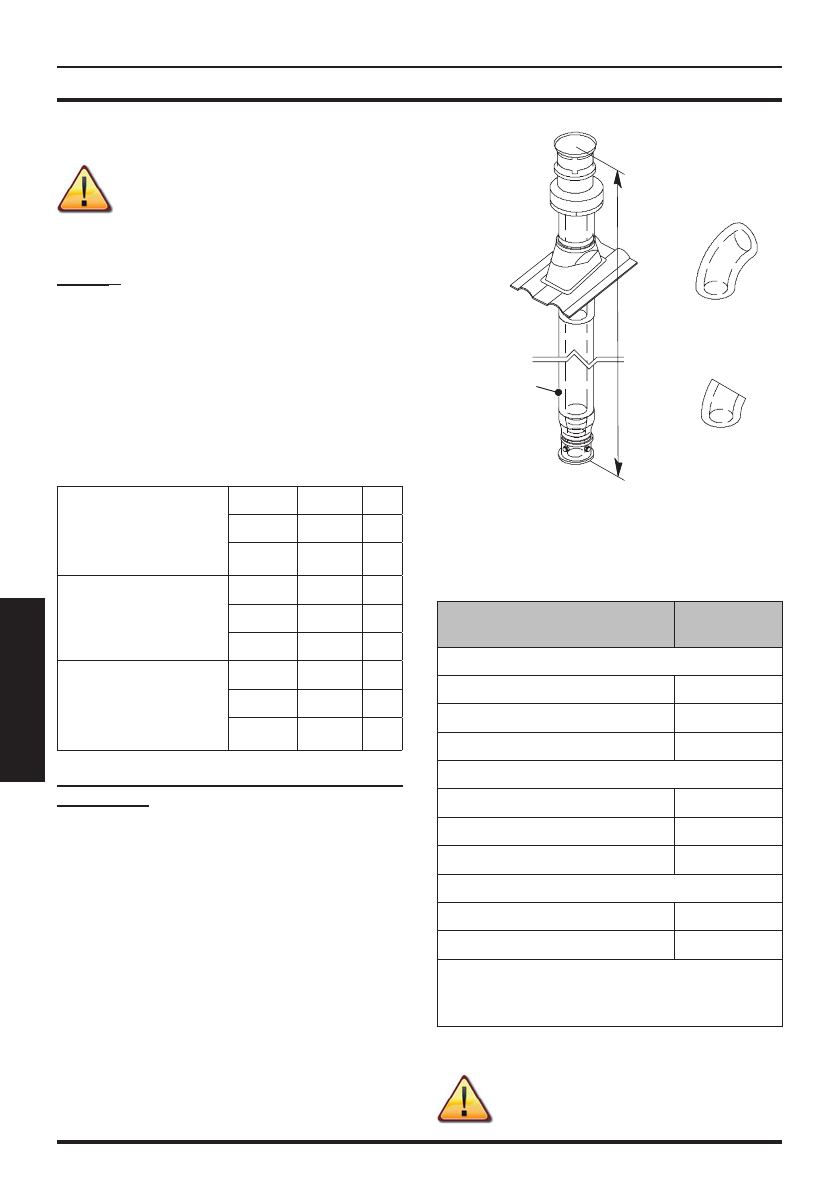

Комплект дымоотвода через крышу (Ри-
сунок 5.15)
Коаксиальная труба Ø 80/125 мм номи-
нальной высотой 0,96 м.
Этот комплект позволяет выводить дым не-
посредственно через крышу.
Рисунок 5.15
L max
90°
45°
Ø 125
C
32
Для достижения максимальной высоты в
наличии имеются удлинители.
Максимальная высота (Рисунок 5.15) с уд-
линителями составляет:
Рисунок 5.16
Коаксиальные Ø 80/125 мм
(Дымоотвод через крышу) Диафрагма
24 кВт
Для длины от 0,5 до 2,0 м
ø 38 мм
Для длины от 2,0 до 6,5 м
ø 47 мм
Для длины от 6,5 м до 8,5 м
без
28 кВт
Для длины от 0,5 м до 1,0 м
ø 38 мм
Для длины от 1,0 м до 6,5 м
ø 47 мм
Для длины от 6,5 м до 8,5 м
без
32 кВт
Для длины от 0,5 м до 1,0 м
ø 41 мм
Для длины от 1,0 м до 6,0 м
без
При длине, превышающей 1 метр, не-
обходимо установить устройство для
сбора конденсата
При установке или снятии диа-
фрагмы необходимо выпол-
нить инструкции, приведенные
