- 33 -
МОНТ
АЖ
МОНТАЖ

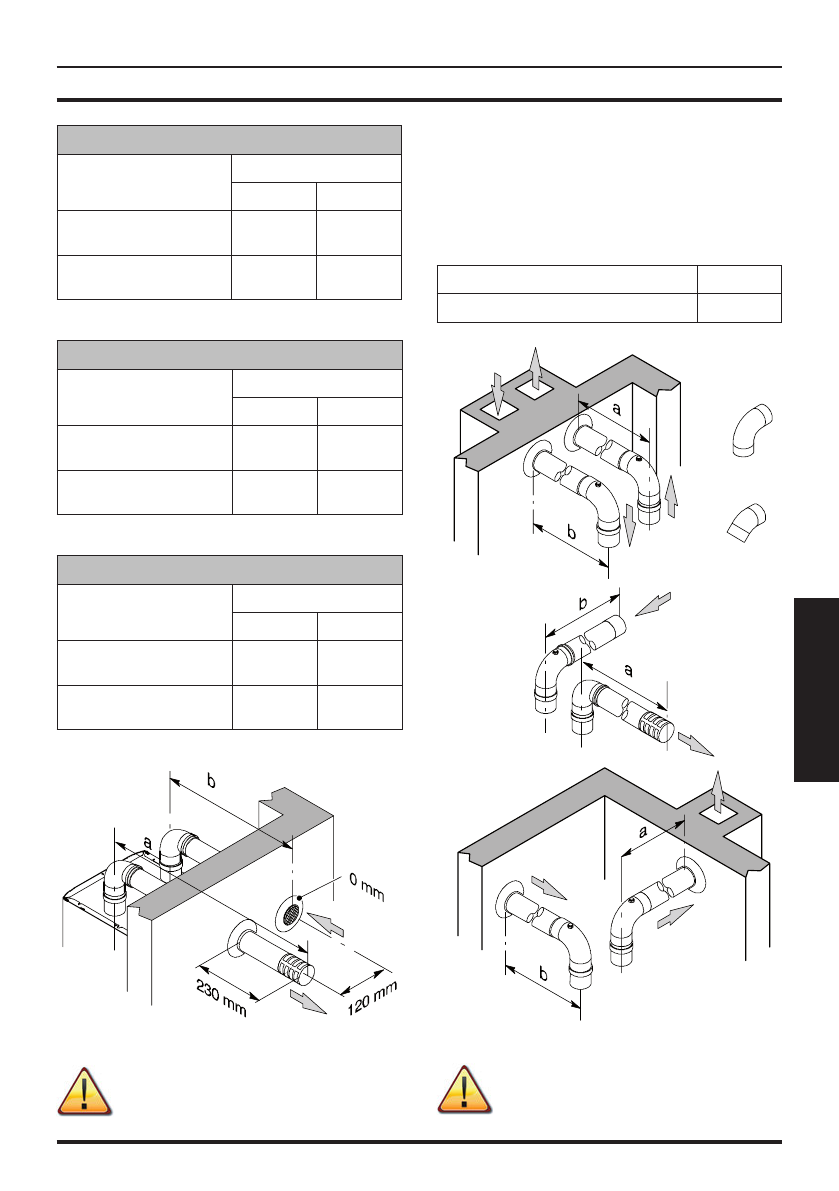

Рисунок 5.10
24 кВт
Двойные
Ø 80/80 мм
Диафрагма
Дым
Воздух
Для длины от 0,5 м
до 15 м
Ø 38 мм
Ø нет
Для длины от 15 м
до 30 м
Ø 47 мм Ø 50 мм
Рисунок 5.11
28 кВт
Двойные
Ø 80/80 мм
Диафрагма
Дым
Воздух
Для длины от 0,5 м
до 15 м
Ø 38 мм
Ø нет
Для длины от 15 м
до 30 м
Ø 47 мм
Ø нет
Рисунок 5.12
32 кВт
Двойные
Ø 80/80 мм
Диафрагма
Дым
Воздух
Для длины от 0,5 м
до 3,5 м
Ø 50 мм
Ø нет
Для длины от 3,5 м
до 15 м
Ø нет
Ø нет
Рисунок 5.13
C
12
Если труба для отвода дыма
проходит через стены из легко-
воспламеняющихся материа-
лов, необходимо ее изолиро-
вать слоем изоляционного
материала толщиной 5 см мин.
Предусмотрены также колена 90° и 45° для
уменьшения общей максимальной длины
труб на:
Для колена 45° уменьшение
0,9 м
Для колена 90° уменьшение
1,65 м
Рисунок 5.14
90°
45°
C
42
C
52
C
82
Нельзя устанавливать воздухо-
заборник и дымоотвод на про-
тивоположных стенах здания
