5.5 Размеры
Котел соответствует следующим размерам:

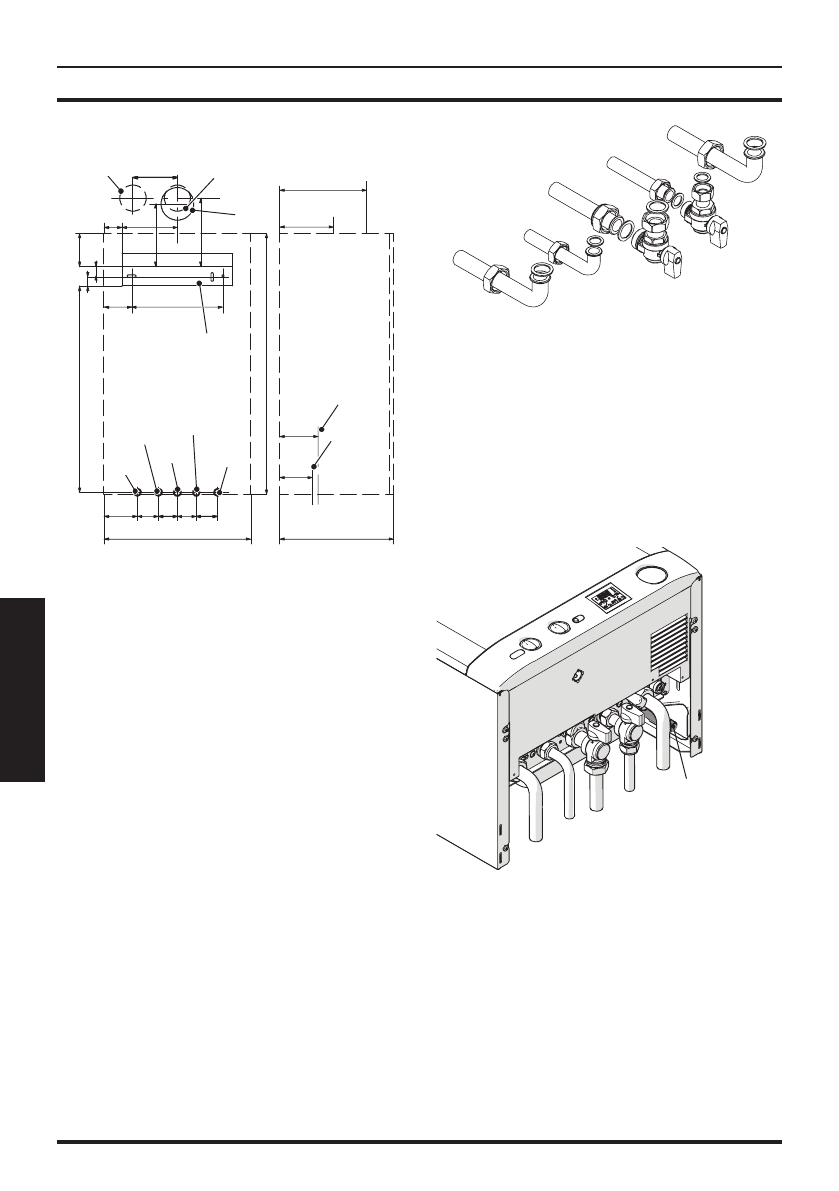

Рисунок 5.2
400
5
6
2
5
4
6
5
6
85
255
703
56
1
20
193
250
95
83
35 165
101
20
325
147
237
115
105
A
B
C
E-F
H
-
I
AB
D
E
F
G
G
H
I
C
A
Дымоотвод / забор воздуха (коаксиаль-
ная ø 60/100)
B
Дымоотвод (двойная ø 80)
C
Забор воздуха (двойная ø 80)
D
Крепежный кронштейн котла
E
MR - Подача контура отопления
F
US - Выход системы горячего водо-
снабжения
G
Газ
H
ES - Вход контура горячего водоснаб-
жения
I
RR - Возврат контура отопления
Все значения приведен в мм.
5.6 Монтаж котла
• Снимите защитные заглушки с труб кот-
ла.
• Прикрепите котел к кронштейну.
• Привинтите краны к котлу.
Рисунок 5.3
• Прикрепите или приварите патрубки ø 15
мм на входе, выходе системы горячего
водоснабжения и ø 18 мм на газе, нагне-
тании, возврате системы отопления.
• Подключите трубопроводы к соответству-
ющим кранам и соединениям котла.
• Проверьте герметичность системы пода-
чи газа.
• Подсоедините предохранительный кла-
пан к сливной воронке, Рисунок 5.4.
Рисунок 5.4
Слив клапана
безопасности
5.7 Размеры и длина дымоотводов
Дымоотвод/воздухозаборное устройство
могут быть следующих видов:
C
12
C
32
C
42
C
52
C
62
C
82
B
22
См. инструкцию в соответствующем ком-
плекте, упакованном отдельно.
Горизонтальные участки дымовых труб
должны иметь наклон около 1,5 градусов
(25 мм на м).
