МОНТ
АЖ
МОНТАЖ

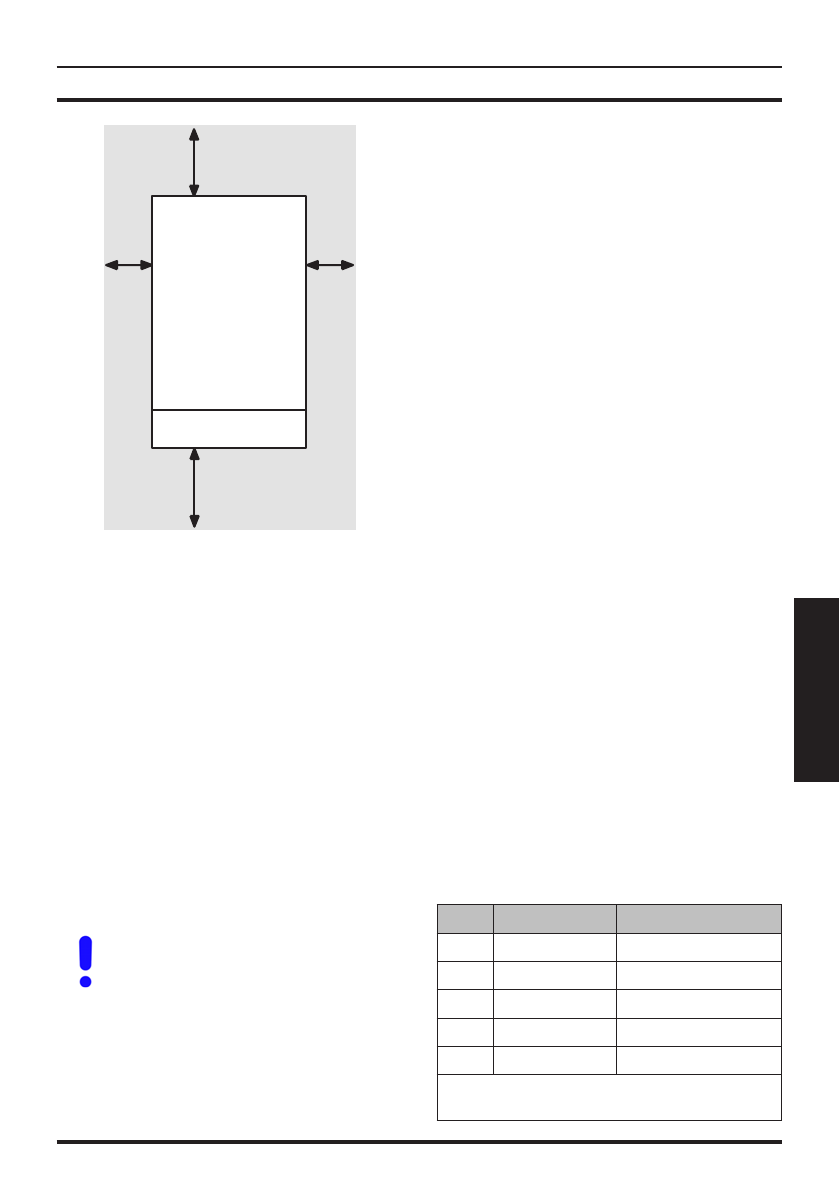

Рисунок 5.1
25
25
Все значения приведены в мм
250
200
• Оставить 5 см свободного пространства
перед котлом в случае его установки в
шкафу, панели, нише.
• Если котел устанавливается на место
предыдущего, следует тщательно про-
мыть и очистить место установки.
• Рекомендуется оснастить систему соот-
ветствующим осадочным фильтром или
использовать средство для подготовки
циркулирующей в ней воды. В частности,
последнее решение не только очистит си-
стему, но и будет оказывать антикоррози-
онное действие, способствуя образова-
нию защитной пленки на металлических
поверхностях, и осуществлять нейтрали-
зацию газов, присутствующих в воде.
Наполнение системы отопле-
ния:
• В случае установки котла в помещениях,
в которых комнатная температура мо-
жет опуститься ниже 0 °C, рекомендует-
ся принять необходимые меры для того,
чтобы не повредить котел.
• Не добавлять в воду системы отопления
средства защиты от замерзания и анти-
коррозионные средства в несоответству-
ющих концентрациях и/или обладающие
физико-химическими характеристиками,
несовместимыми с гидравлическими ком-
понентами котла.
Производитель не несет ответственности
за причиненный в таком случае ущерб.
Необходимо уведомить пользователя о
функции защиты от замерзания котла и
химических средствах, введенных в си-
стему отопления.
5.3 Установка кронштейна котла
Котел оснащен монтажным кронштейном.
Используйте бумажный шаблон (входящий
в комплект поставки), в котором указаны
все размеры и информация для правиль-
ной установки кронштейна.
Гидравлическая и газовая системы должны
заканчиваться соединениями ВР 3/4" для
газового трубопровода и трубопровода на
подаче и возврате контура отопления, а
также 1/2" для входа и выхода контура го-
рячего водоснабжения, или медными тру-
бами для сварки диаметром ø 18 мм и ø 15
мм соответственно.
Чтобы узнать размеры и другие полезные
данные, см. раздел «Размеры» на стр.
30, «Соединения» на с. 29, «Размеры
и длина дымоотводов» на с. 30.
5.4 Соединения
В котле используются следующие соедине-
ния:
Кран
ø трубы
MR
-
ø 16/18
US
-
ø 13/15
Газ
G 3/4 M
ø 16/18
ES
G 1/2 M
ø 13/15
RR
-
ø 16/18
Соединение предохранительного клапа-
на 3 бар G1/2F
