МОНТ
АЖ
МОНТАЖ
Отводящая труба должна быть
спроектирована таким образом,
чтобы ни в коем случае не допу-
скать как застоя конденсата
внутри трубы, так и противото-
ка конденсата внутрь камеры
сгорания, поэтому отводящий
патрубок котла должен распо-
лагаться выше, чем входящий
патрубок со стороны котла.
Необходимо соблюдать общие
инструкции по установке гори-
зонтальных участков и преду-
смотреть одно или несколько
приспособлений для сбора кон-
денсата в соответствующих ме-
стах.

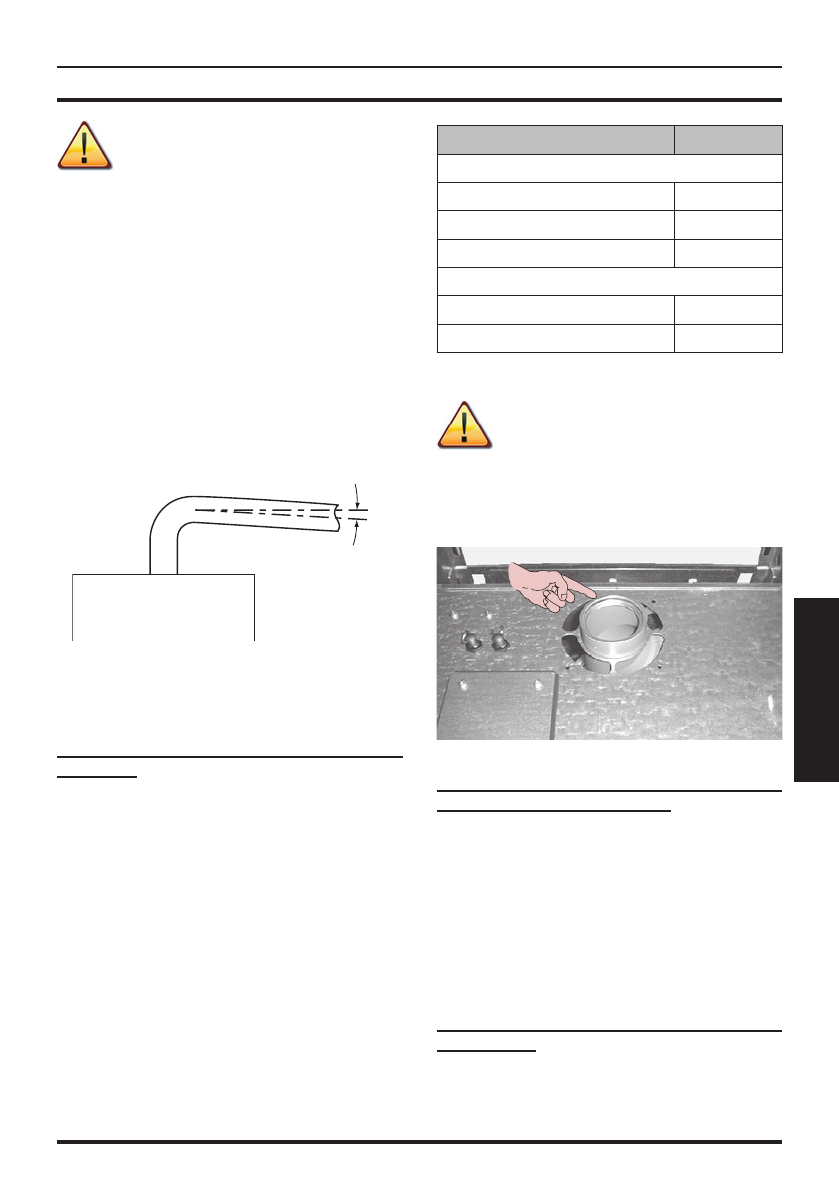

Рисунок 5.5
1,5°
В наличии имеются описанные ниже ком-
плекты для подсоединения к котлу.
Настенный комплект дымоотвода (Рису-
нок 5.8 A)
Коаксиальная труба Ø 60/100 мм номи-
нальной длиной (L Рисунок 5.8) 915 мм.
Этот комплект позволяет осуществлять ды-
моотвод в стену сзади или сбоку от котла.
Минимальная, а также максимальная дли-
на трубы при использовании удлинителей
должны соответствовать следующим пара-
метрам:
Рисунок 5.6
Коаксиальные Ø 60/100 мм Диафрагма
24 - 28 кВт
Для длины от 0,5 м до 1 м
ø 38 мм
Для длины от 1 м до 2 м
ø 47 мм
Для длины от 2 м до 4 м
без
32 кВт
Для длины от 0,5 м до 1 м
ø 41 мм
Для длины от 1 до 3 м
без
При установке или снятии диа-
фрагмы необходимо выпол-
нить следующие инструкции,
см. Рисунок 5.6. Диафрагму не-
обходимо расположить следую-
щим образом, см. Рисунок 5.7.
Рисунок 5.7
Вертикальный комплект дымоотвода с
коленом 90° (Рисунок 5.8 В)
Коаксиальная труба Ø 60/100 мм (Рисунок
5.8). Этот комплект позволяет поднять ось
отвода котла на 635 мм. Минимальная, а
также максимальная длина трубы при ис-
пользовании удлинителей должны соответ-
ствовать параметрам, приведенным в пре-
дыдущих таблицах.
Вывод трубы должен располагаться строго
горизонтально.
Дополнительные колена 45° или 90° (Ри-
сунок 5.8 C)
Коаксиальные колена Ø 60/100 мм. При
установке этих колен в трубе максималь-
ная длина дымоотвода уменьшается таким
образом:
