ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

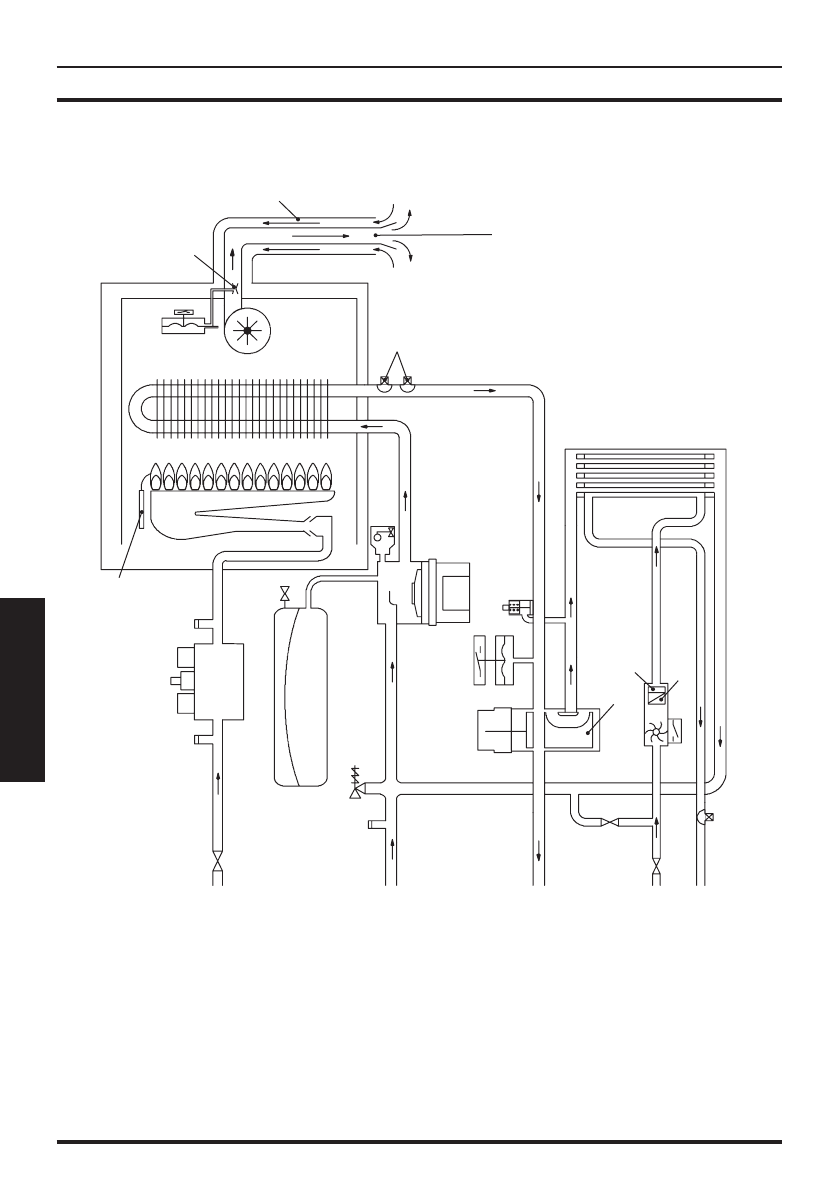

4.2 Принципиальная схема
Рисунок 4.2
4
Подающая труба системы отопления
5
Труба выхода воды системы горячего
водоснабжения
6
Газовый кран
7
Кран входа воды системы горячего во-
доснабжения
8
Труба возврата контура отопления
9
Кран наполнения контура отопления
15
Реле давления дыма
16
Отводы замера перепада давления,
создаваемого трубкой Вентури
17
Вентилятор
18
Датчик NTC в системе горячего водо-
снабжения
19
Кран опорожнения первичного контура
20
Пробка спускного отверстия насоса
43
44
18
39
31
21
32
22
28
27
36
30
24
6
7
8
4
5
9
17
37
34
35
25
26
45
15
23
33
42
40
41
19
