- 39 -
МОНТ
АЖ
МОНТАЖ

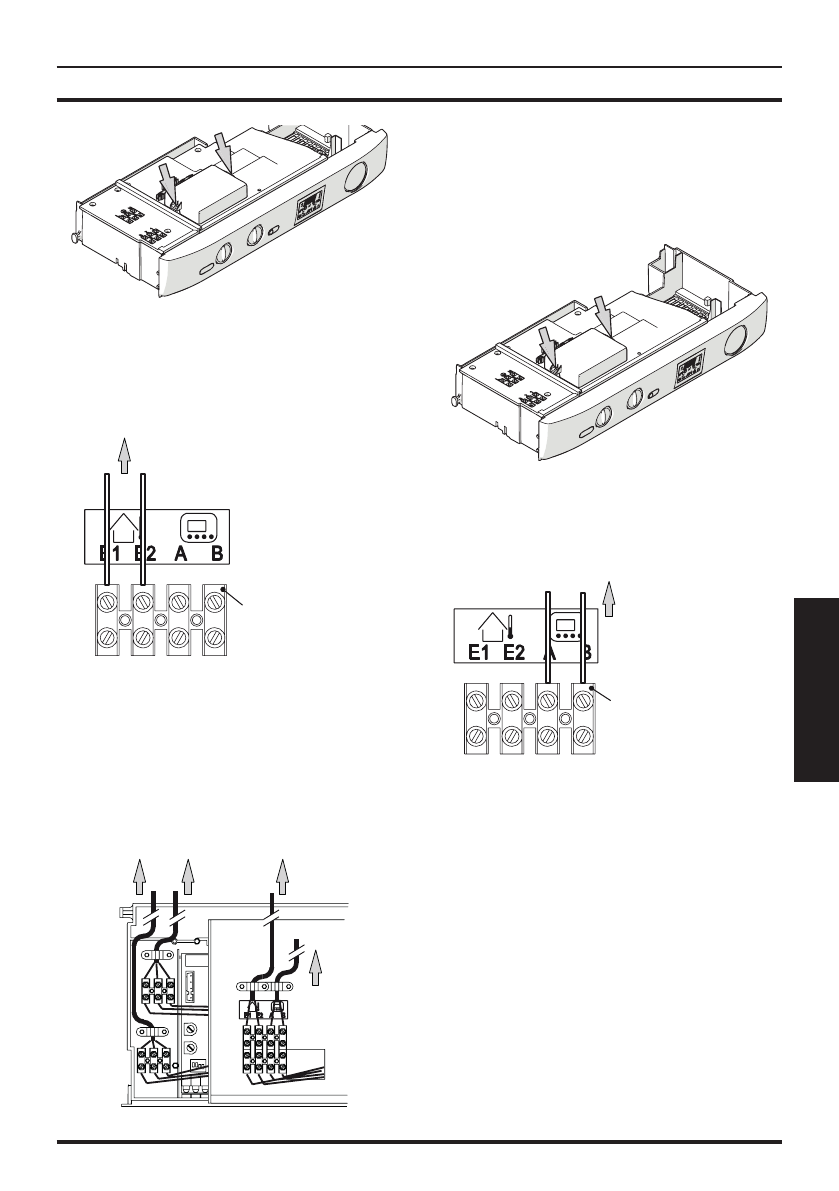

Рисунок 5.28
• Соедините клеммы
E1
и
E2
клеммной
колодки с двумя электропроводами, см.
Рисунок 5.29.
• Вставьте эти же два провода в клеммы
внешнего датчика.
Рисунок 5.29
К ВНЕШНЕМУ ДАТЧИКУ
Клеммная колодка
для подключения
внешнего датчика
Траектория кабеля или проводов внешне-
го датчика должна следовать траектории,
изображенной на рисунке Рисунок 5.30.
Рисунок 5.30
к дистанционному
управлению
к внешнему датчик
у
к двухполюсному
выключателю
к комнатному
термостату
5.12 Электрическое соединение
пульта дистанционного
управления (опция)
Отвинтите соответствующие винты и сни-
мите крышку клеммной колодки (Рисунок
5.31).
Рисунок 5.31
Для подключения пульта дистанционного
управления к котлу см. также руководство
к ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕ-
НИЯ.
Рисунок 5.32
К
ДИСТАНЦИОННОМУ
УПРАВЛЕНИЮ
Клеммная
колодка для
дистанционного
подключения
Вставьте в клеммы
A
и
B
клеммной колод-
ки два провода, см. Рисунок 5.32.
Электрическую перемычку, подсоеди-
ненную в клеммной колодке комнатно-
го термостата между клеммами “1 и 3”,
снимать не нужно Рисунок 5.33.
