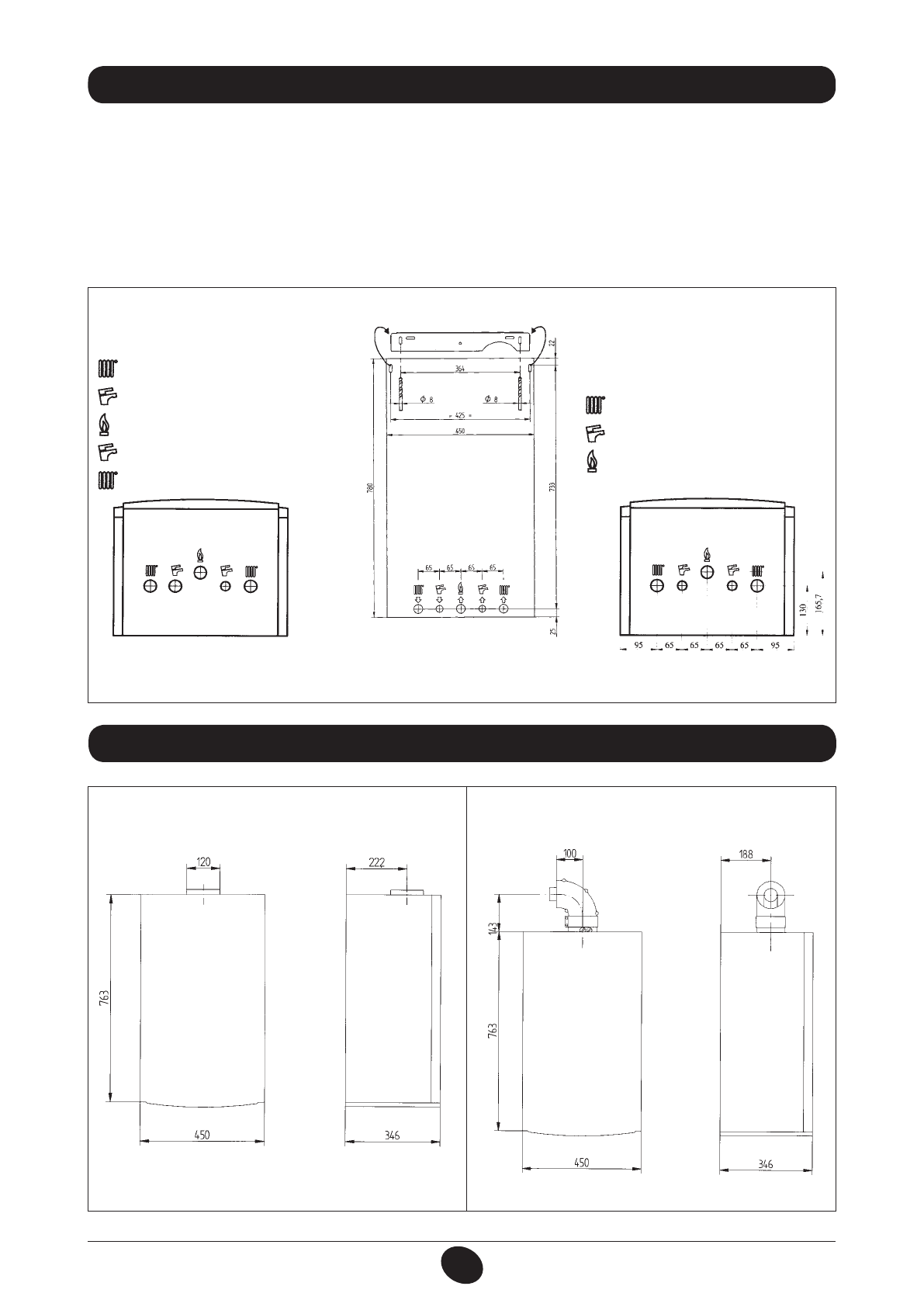

14. РАЗМЕРЫ КОТЛА

13. МОНТАЖ КОТЛА

Определившись с местом установки котла, прикрепите к стене опорную плиту котла. Подсоедините трубопроводы газа и водопроводной воды

к впускным отверстиям, заранее установленным на нижней стороне плиты. Рекомендуется установить два 3/4” отсечных крана (поставляются

по отдельному заказу) на трубопроводы прямого и обратного ходы системы отопления. Эти краны позволят проводить все важные работы

на системы без её полного осушения. В случае если котёл устанавливается на место ранее существовавшего, или проводится замена агрегата,

рекомендуется установить ёмкость для сбора осадка на трубопроводе обратного хода, а также под самим котлом для сбора осадка и окалины,

которые могут остаться даже после промывки системы.

После того, как котёл зафиксирован на опорной плите, подсоедините воздуховоды притока воздуха и удаления продуктов сгорания

(установочные элементы поставляются производителем) согласно инструкциям, изложенным в следующих разделах.

При монтаже котла модели

24 MI

 (котёл с естественной тягой), выполняйте соединение с дымовой трубой, используя металлическую трубу,

что обеспечит длительную защиту от механических воздействий, тепла и агрессивного влияния продуктов сгорания и их конденсатов.

Рисунок 6

0512_0506/C

G1747

0512_0507/C

G1747

minim

24 MI

24 MI FF - 28 MI FF - 31 MI FF - 24 FF - 31 FF

Рисунок 5.

    :

выход воды/возврат из системы отопления диам. 3/4”

:

подвод водопроводной воды/выход воды ГВС диам. 1/2”

      :

подвод газа диам. 3/4”

0512_0505/CG1769

0512_0503/CG1769

1

   : выход воды из системы отопления диам. 3/4”

2

   : Подача змеевика бойлера G3/4”

3        : подвод газа диам. 3/4”

4

   : Заполнение котла G1/2”

5

   : Возврат отопления + возврат змеевика бойлера G3/4”

24 FF - 31 FF

(Рисунок 18)

24 MI FF - 28 MI FF

31 MI FF - 24 MI
