15.5 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

ВНИМАНИЕ

: Убедитесь в наличии уклона минимум в 1 см в сторону от котла наружу на каждый метр длины воздуховода.

В случае установки ёмкости для сбора конденсата, уклон воздуховодов должен быть в сторону котла.

ПРИМЕЧАНИЕ: При использовании терминалов марки С52, устья воздуховодов притока воздуха и удаления продуктов

сгорания ни в коем случае не должны располагаться по разные стороны здания.

Максимальная длина воздуховода притока воздуха не должна превышать 10 м. В случае, если длина воздуховода удаления

продуктов сгорания превышает 6 м, в непосредственной близости от котла должна быть установлена ёмкость для сбора

конденсата (поставляется в качестве дополнительного оборудования)..

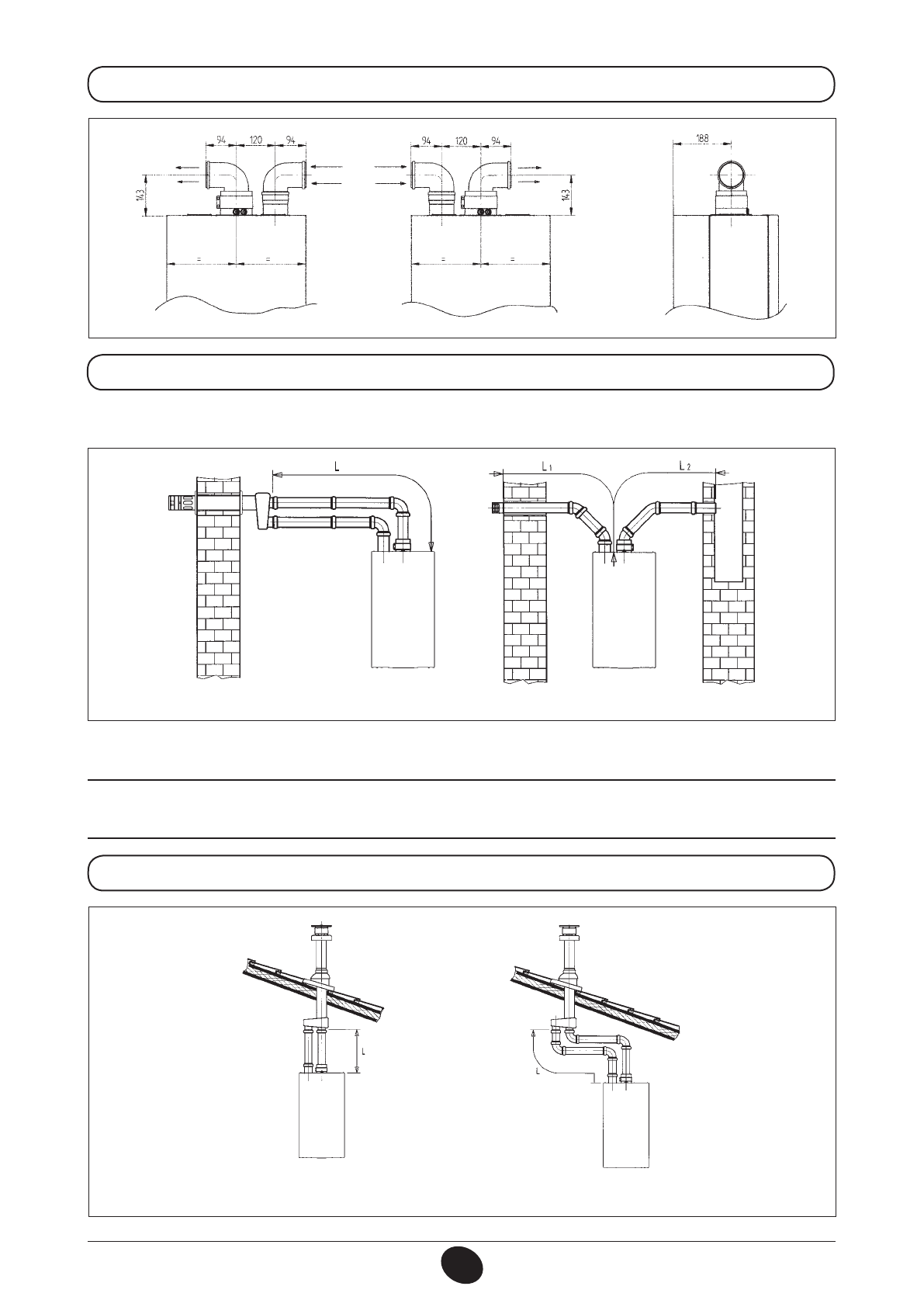

15.4 ГАБАРИТНЫЕ РАЗМЕРЫ РАЗДЕЛЬНОЙ СИСТЕМЫ

0504_1806/C

G_1794

15.6 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ

0503_2201/C

G1643

0503_0911/C

G1644

(L1 + L2) max  =

40 m

   24 MI FF - 24 FF

(L1 + L2) max  =

25 m

   28 MI FF - 31 MI FF - 31 FF

L max =

10 m

     24 MI FF - 24 FF

L max =

8 m

    28 MI FF - 31 MI FF - 31 FF

L max =

15 m

   24 MI FF - 24 FF

L max =

12 m

    28 MI FF - 31 MI FF - 31 FF

L max =

14 m

   24 MI FF - 24 FF

L max =

10 m

   28 MI FF - 31 MI FF - 31 FF
