84
7221813.02 - ru
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

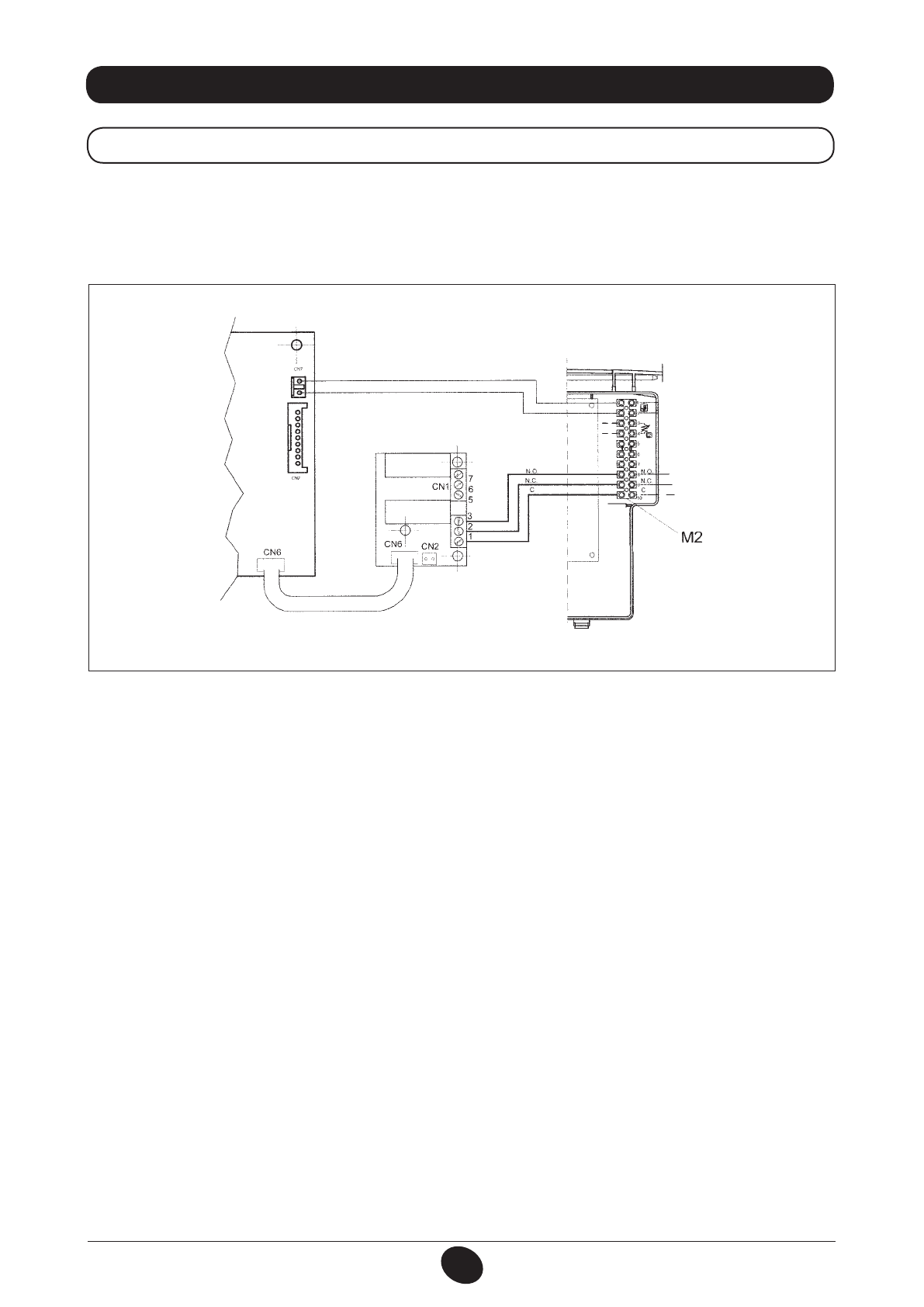

27. ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ С ЗОНАЛЬНОЙ УСТАНОВКОЙ
Плата реле не входит в комплект котла, поскольку поставляется в качестве дополнительной принадлежности. Соединить клеммы
1-2-3 (общее - нормально замкнутый- нормально разомкнутый) соединителя Cn1 платы реле, с соответствующими клемма-
ми 10-9-8 клеммника m котла (рисунок 21).
Реле могут быть запрограммированы для разных применений, в зависимости от настройки параметров F04 – F05.
27.1 СОЕДИНЕНИЕ ПЛАТЫ РЕЛЕ
ПЛАТА КОТЛА
ПРИНАДЛЕЖНОСТЬ ПЛАТЫ РЕЛЕ
РЕЛЕ 2
РЕЛЕ 1
Рисунок 21
0801_0204 / (CG_1840)
