ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

ПРЕДУПРЕЖДЕНИЕ: В том случае, если оборудование напрямую соединено системой напольного отопления, необходимо

предусмотреть, силами монтажника, предохранительный термостат для защиты оборудования от слишком высоких

температур.

16. ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ

Электробезопасность агрегата обеспечивается только в случае выполнения эффективного заземления, согласно нормам и

правилам эксплуатации электроустановок.

Подсоедините котёл к однофазной сети переменного тока 230 В с дополнительным гнездом заземления с помощью входящего

в комплект поставки трёхпроводного кабеля, при этом убедитесь в правильности подключения “фаза-ноль”.

Установите двухполюсный прерыватель с расстоянием между разомкнутыми контактами не менее 3 мм для обоих

контактов

.

В случае необходимости замены кабеля питания, используйте кабель типа “HAR H05 VV-F” 3x0.75 мм

2

 с максимальным

диаметром 8 мм.

…доступ к клеммной коробке

•   отключите котёл с помощью двухполюсного прерывателя;

•   отверните два крепёжных винта, крепящих панель управления к котлу;

•   разверните панель управления;

•   отсоедините крышку, получив доступ к электрической проводке (см. рис.10).

Б ы с т р оп е р е г о р а ющ и е   п л а в к и е   в с т а в к и   2 А

встроены в клеммную коробку. Для проверки или

замены предохранителя, потяните за держатель

чёрного цвета.

В Н И М А Н И Е :

  у б е д и т е с ь   в   п р а в и л ь н о с т и

соединения

L

 (ФАЗА) -

N

 (НОЛЬ).

(L) =

Фаза

Л (коричневый провод)

(N) =

Ноль

 (голубой провод)

    =

Земля

 (жёлто-зелёный провод)

(1) и (2) =

подключение термостата

температуры в помещении

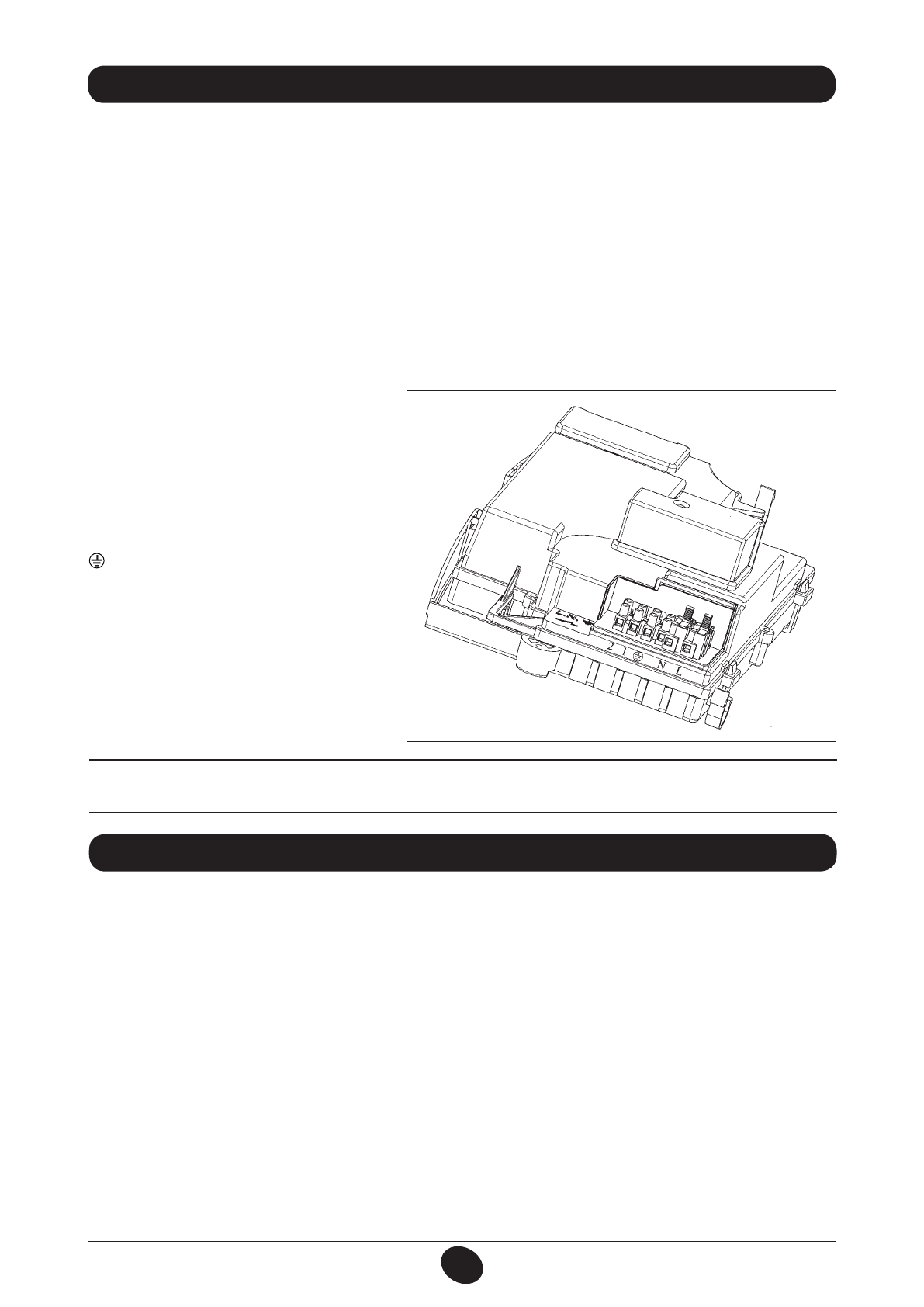

Рисунок 10.

CG_1770 / 0904_0707

17. УСТАНОВКА КОМНАТНОГО ТЕРМОСТАТА

Чтобы подключить комнатный термостат к клеммной колодке котла, проделайте следующее:

• откройте клеммную коробку котла (рисунок 10);

• подсоедините комнатный термостат к клеммам (1) - (2) и удалите имеющуюся перемычку.
