ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

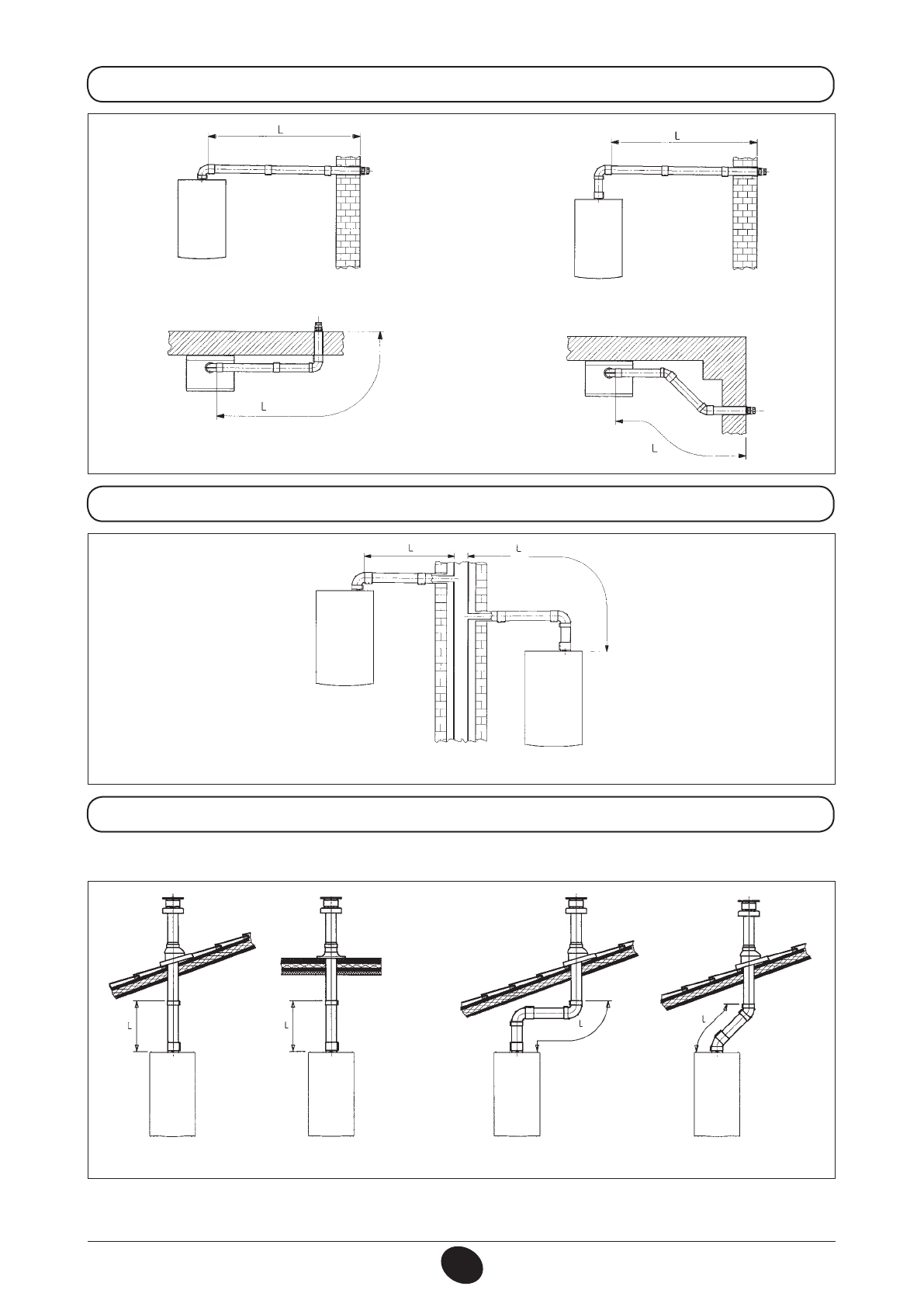

15.1 ВАРИАНТЫ УСТАНОВКИ ДЫМОХОДОВ С ГОРИЗОНТАЛЬНЫМ ТЕРМИНАЛОМ

15.2 ВАРИАНТЫ ПОДСОЕДИНЕНИЯ ДЫМОХОДОВ К LAS-СИСТЕМЕ

15.3 ВАРИАНТЫ УСТАНОВКИ ДЫМОХОДОВ С ВЕРТИКАЛЬНЫМ ТЕРМИНАЛОМ

Данный вариант монтажа применим как на плоских, так и на скатных крышах путём установки терминала, соответствующей

всепогодной защиты и переходной муфты (дополнительные соединительные элементы поставляются по отдельному заказу).

Для получения детальной информации по монтажу соединительных элементов, обратитесь к соответствующей сопроводительной

документации.

0611_2101

L max =

2 m

 Ø 60/100 mm

8 m

 Ø 80/125 mm

L max =

4 m

 Ø 60/100 mm

10 m

 Ø 80/125 mm

L max =

3 m

 Ø 60/100 mm

9 m

 Ø 80/125 mm

0512_2001

0512_2002

24 MI FF - 24 FF : L max =

5 m

 Ø 60/100 mm -

9 m

 Ø 80/125 mm

28 MI FF : L max =

4 m

 Ø 60/100 mm -

 8 m

 Ø 80/125 mm

31 MI FF - 31 FF : L max =

3 m

 Ø 60/100 mm -

7 m

 Ø 80/125 mm

24 MI FF - 24 FF : L max =

4 m

 Ø 60/100 mm -

8 m

 Ø 80/125 mm

28 MI FF : L max =

3 m

 Ø 60/100 mm -

7 m

 Ø 80/125 mm

31 MI FF - 31 FF : L max =

2 m

 Ø 60/100 mm -

6 m

 Ø 80/125 mm

24 MI FF - 24 FF : L max =

5 m

 Ø 60/100 mm -

9 m

 Ø 80/125 mm

28 MI FF : L max =

4 m

 Ø 60/100 mm -

8 m

 Ø 80/125 mm

31 MI FF - 31 FF : L max =

3 m

 Ø 60/100 mm -

7 m

 Ø 80/125 mm
