7221813.02 - ru
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
(*) Первое 90° колено не учитывается в максимальной возможной длине воздуховода
Модель
котла
Длина, м
Установка ДИАФРАГМЫ
для ВОЗДУХА
B
Установка ДИАФРАГМЫ
для ПРОДУКТОВ СГОРАНИЯ
A
24 MI FF
24 FF
0 ÷ 1
ДА
ДА
1 ÷ 2
НЕТ
2 ÷ 5
НЕТ
НЕТ
28 MI FF
0 ÷ 1
НЕТ
ДА
1 ÷ 2
ДА
НЕТ
2 ÷ 4
НЕТ
НЕТ
31 MI FF
31 FF
0 ÷ 1
НЕТ
ДА
1 ÷ 2
ДА
НЕТ
2 ÷ 3
НЕТ
НЕТ

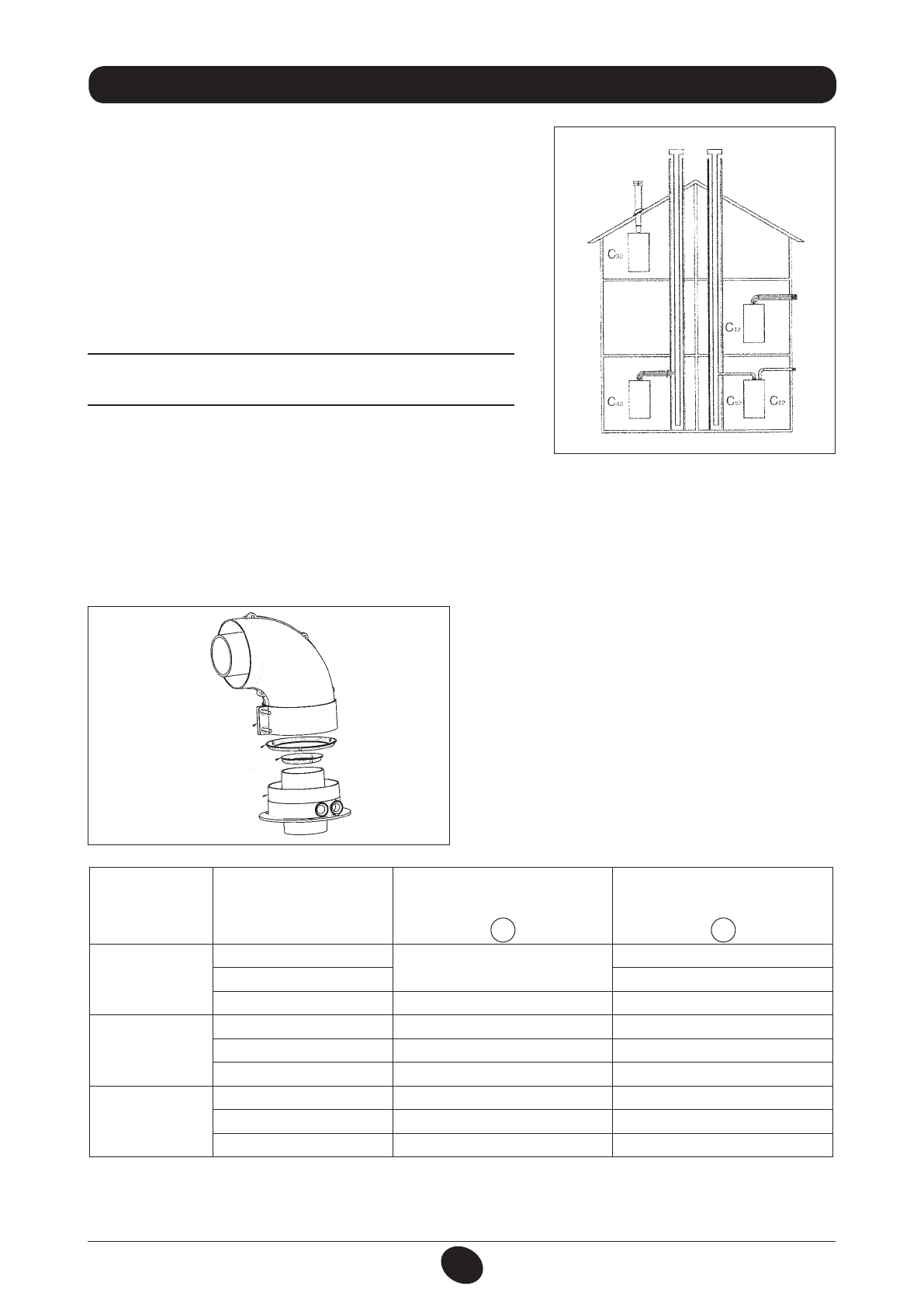

15. МОНТАЖ ВОЗДУХОВОДОВ УДАЛЕНИЯ ПРОДУКТОВ СГОРАНИЯ И ПРИТОКА ВОЗДУХА
… КОАКСИАЛЬНЫЙ (КОНЦЕНТРИЧЕСКИЙ) ПРИТОЧНО-ВЫТЯЖНОЙ ВОЗДУХОВОД
Данный тип воздуховода позволяет удалять продукты сгорания и обеспечивать приток воздуха для горения как снаружи
здания, так и с использованием коллективных дымоходных LAS-систем.
Способность 90° коаксиального колена поворачиваться на 360° обеспечивает возможность подключения воздуховода к котлу
с любой стороны. Кроме того, оно может использоваться в качестве дополнительного для коаксиального воздуховода или 45°
колена.
Если окончание (устье) воздуховода притока воздуха и удаления
продуктов сгорания расположено снаружи здания, оно должно
выходить как минимум на 18 мм за стену здания, что позволит
герметично установить алюминиевый всепогодный колпак для
предотвращения попадания воды.
Убедитесь, что обеспечивается уклон в 1 см в направлении от
котла наружу на каждый метр длины воздуховода.
•
Ис поль зов а ние 9 0 ° коле н а у м е нь ш ае т в оз м ож ну ю
суммарную длину воздуховода на 1 м.
•
Ис поль зов а ние 4 5 ° коле н а у м е нь ш ае т в оз м ож ну ю
суммарную длину воздуховода на 0,5 м.
Рисунок 8.
0511_2701/C
G1750
крепёжный хомут
концентрическая
выпускная муфта
A
B
Модели 24 MI FF - 28 MI FF - 31 MI FF - 24 FF - 31 FF
Пр о с то т а и гибко с ть мон т ажа ко тла с прин уди тельной тяг ой
гарантируется за счет использования поставляемых соединительных
элементов и арматуры, которые описаны ниже.
Котёл ра зраб от ан для присоединения к в озд у хов одам притока
воздуха/удаления продуктов сгорания с коаксиальным, вертикальным
или горизонт а льным термина лами. Используя ра зделительный
комплект, можно смонтировать двухтрубную систему (с разделёнными
воздуховодами).
Используйте только оригинальные, поставляемые производителем,
соединительные элементы.
Предупреждение: Для гарантии наибольшей безопасности при работе
котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене.
Рисунок 7.
CG_1638 / 1010_2601
