81
7221813.02 - ru
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

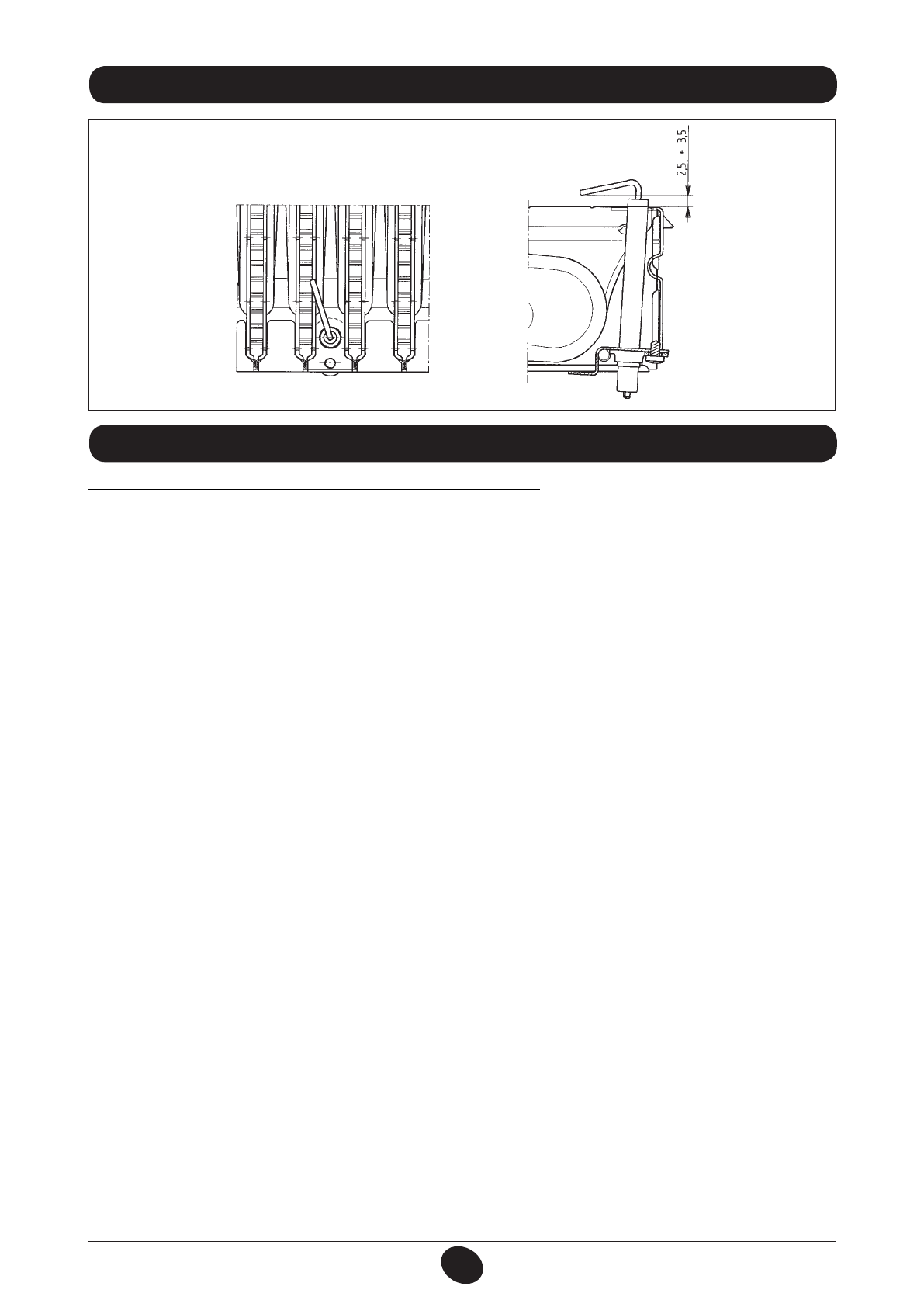

22. РАЗМЕЩЕНИЕ ПОДЖИГАЮЩЕГО ЭЛЕКТРОДА И ДЕТЕКТОРА ПЛАМЕНИ
Рисунок 16.
9912070100
Котлы с принудительной тягой (24 MI FF, 28 MI FF, 31 MI FF, 24 FF, 31 FF)
Данный котёл имеет два патрубка, специально предназначенных для того, чтобы позволить техническим специалистам после
монтажа изделия измерить эффективность сгорания и гарантировать, что продукты сгорания не будут оказывать вредного
влияния на здоровье людей.
Первый патрубок расположен в канале удаления продуктов сгорания и предназначен для измерения состава продуктов сгорания
и определения эффективности горения.
Другой, расположенный на приточном воздуховоде, позволяет, при использовании коаксиальных воздуховодов, проверить
факт возврата продуктов сгорания в подаваемый для горения воздух.
В указанных контрольных точках можно измерить следующие параметры:
• температуру продуктов сгорания;
• концентрацию кислорода (O
2
) или двуокиси углерода (CO
2
);
• концентрацию окиси углерода (СО).
Температура подаваемого для горения воздуха должна измеряться путём помещения щупа прибора в соответствующий
патрубок на глубину около 3 см.
Котлы с естественной тягой (24 MI)
Для моделей котла с естественной тягой для замеров должно быть выполнено отверстие в дымоходе на расстоянии от котла,
равном удвоенному внешнему диаметру трубы дымохода.
Через это отверстие можно измерить следующие параметры:
• температуру продуктов сгорания;
• концентрацию кислорода (O
2
) или двуокиси углерода (CO
2
);
• концентрацию окиси углерода (СО).
Температура подаваемого для горения воздуха должна измеряться в непосредственной близости от точки поступления воздуха
в котёл.
После проведения измерений отверстие, выполненное лицом, ответственным за эксплуатацию котла, должно быть тщательно
заделано, чтобы обеспечить герметичность системы удаления продуктов сгорания в процессе нормальной работы котла.
23. ПРОВЕРКА ПАРАМЕТРОВ СГОРАНИЯ
