ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

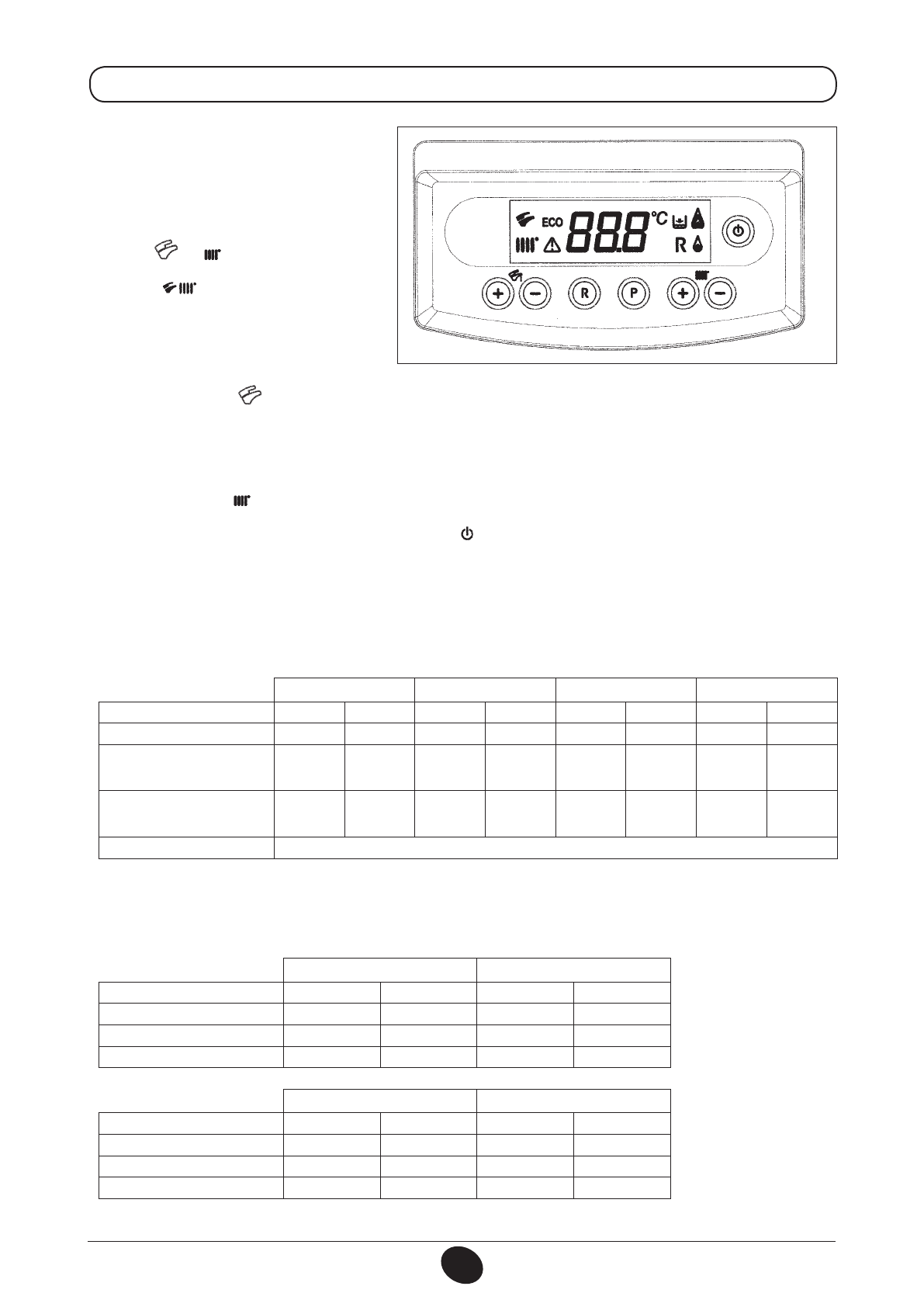

18.1 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА

Примечание

Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается

к предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.

Для облегчения операций калибровки газового

клапана, существует возможность настройки

ф у н к ц и и   к а л и б р ов к и   п ря м о   н а   п а н е л и

управления котлом. Необходимо выполнить

перечисленные далее действия:

a)  Ну жно одновр еменно нажать и держать

нажатыми в течение как минимум 3 секунд
кнопки

+

 и

–

;

b) По ис те чении приблизительно 3 с ек у нд,

символы

 начинают мигать;

c)  С интервалом в 1 секунду на дисплее появляются

черед ующиеся надписи, “100” и величина

температуры подачи.

  На этом этапе котел работает при максимальной

мощности на нагреве (100%).

0801_0201 / CG_2015

d)  Нажав на кнопки

+/-

 можно немедленно настроить (100% или 0%) мощность котла;

e)  Отрегулировать винт

“а или b

”

 (рисунок 11) до получения величины давления, указанной в Таблице 1.

  Для настройки давления на максимальной мощности используйте регулировочный винт “

a

” (рис. 11), поверните его по

часовой стрелке для увеличения давления на горелке и против часовой для уменьшения.

  Для настройки давления на минимальной мощности используйте регулировочный винт “

b

” (рис. 11), поверните его против

часовой стрелки для увеличения давления на горелке и по часовой для уменьшения.

f )  Нажав на кнопки +/-   можно постепенно настраивать требуемый уровень мощности (промежуток = 1%).

Для того, чтобы выйти из функции, следует нажать на кнопку  .

Таблица значений давления на главной горелке

24 MI FF - 24 FF

24 MI

28 MI FF

31 MI FF - 31 FF

Используемый газ

G20

G31

G20

G31

G20

G31

G20

G31

диаметр форсунки (мм

)

1,18

0,74

1,18

0,74

1,28

0,77

1,28

0,77

Давление на горелке (мбар*

)

ПОНИЖЕННАЯ ТЕПЛОВАЯ

МОЩНОСТЬ

1,9

4,9

1,9

4,7

1,8

4,9

1,8

4,9

Давление на горелке (мбар*

)

НОМИНАЛЬНАЯ

ТЕПЛОВАЯ МОЩНОСТЬ

11,3

29,4

10,0

26,0

11,3

31,0

13,0

35,5

число форсунок

15

* 1 мбар = 10,197 мм H

2

O (мм водяного столба)

Таблица 1

24 MI FF - 24 FF

24 MI

Расход газа при 15°C - 1013 мбар

G20

G31

G20

G31

Номинальная тепловая мощность

2,84 м3/ч

2,09 кг/ч

2,78 м3/ч

2,04 кг/ч

Пониженная тепловая мощность

1,12 м3/ч

0,82 кг/ч

1,12 м3/ч

0,82 кг/ч

Теплота сгорания

34,02 МДж/м3

46,3 МДж/кг

34,02 МДж/м3

46,3 МДж/кг

28 MI FF

31 MI FF - 31 FF

Расход газа при 15°C - 1013 мбар

G20

G31

G20

G31

Номинальная тепловая мощность

3,18 м3/ч

2,34 кг/ч

3,52 м3/ч

2,59 кг/ч

Пониженная тепловая мощность

1,26 м3/ч

0,92 кг/ч

1,26 м3/ч

0,92 кг/ч

Теплота сгорания

34,02 МДж/м3

46,3 МДж/кг

34,02 МДж/м3

46,3 МДж/кг

Таблица 2
