ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
Специалист Сервисного центра может провести переналадку котла для работы на природном газе (
G. 20
), или на сжиженном
газе (
G. 31
).
Действия по калибровке регулятора давления могут различаться в зависимости от типа используемого в агрегате газового
клапана (HONEY WELL или SIT; см. рис.11).
Проделайте следующие действия в указанной последовательности:
А) замените форсунки главной горелки;
Б) измените модулирующее напряжение;
В) заново проведите калибровку максимального и минимального давления.
А) Замена форсунок главной горелки
• осторожно отсоедините главную горелку;
• замените форсунки горелки и убедитесь, что присоединили их достаточно плотно для предотвращения утечки. Значения
диаметров форсунок приведены в таблице 1.
Б) Изменение модулирующего напряжения
• установите параметр
F02
в соответствие с видом используемого газа, как описано в разделе 20.
В) Калибровка регулятора давления
• подсоедините положительный вход дифференциального манометра (возможно использование водяного манометра) к
контрольной точке газового клапана (
Pb
) (см. рис.11); подсоедините (только для котлов с герметичной камерой сгорания)
отрицательный вход манометра к тройнику
“T”
, объединяющему регулировочный выпускной канал котла, регулировочный
канал клапана (
Pc
) и собственно манометр. Это же измерение можно провести путём подсоединения манометра к
контрольной точке (
Pb
) после снятия передней панели котла с герметичной камерой;
Если измерение выполняется способом отличным от вышеописанного, возможно получение ошибочного результата из-за
непринятия в расчет разрежения в герметичной камере котла, создаваемого вентилятором.
В1) Регулировка номинальной тепловой мощности
• откройте вентиль подачи газа;
• нажмите кнопку (см. рис.1) и установите режим работы котла “Зима”(
см. раздел 3.2
);
• Увеличьте мощность котла до 100% (раздел 18.1).;
• снимите крышку модулятора;
• вращая трубчатый латунный винт (
a
) - см. рис.12в - установите величины давления согласно Таблице 1;
• убедитесь, что динамическое давление подачи газа, измеренное в контрольной точке на входе клапана (
Pa
) (см. рис.11),
соответствует норме (
37 мбар
для пропана
G.31
,
20 мбар
для природного газа
G20
);
В2) Регулировка пониженной тепловой мощности
• отсоедините кабель питания модулятора и вращайте винт (
b
) - см. рис.11 - до получения параметров давления,
соответствующих режиму пониженной мощности (см. табл.1);
• подсоедините кабель питания модулятора на место;
• установите крышку модулятора и уплотнитель.
В3) Заключительные проверки
• прикрепите к агрегату дополнительную табличку с указанием вида газа и произведенных настроек.
18. СМЕНА ВИДА ИСПОЛЬЗУЕМОГО ГАЗА
КЛАПАН SIT - SIGMA 845
КЛАПАН HONEYWELL - VK 4105 M

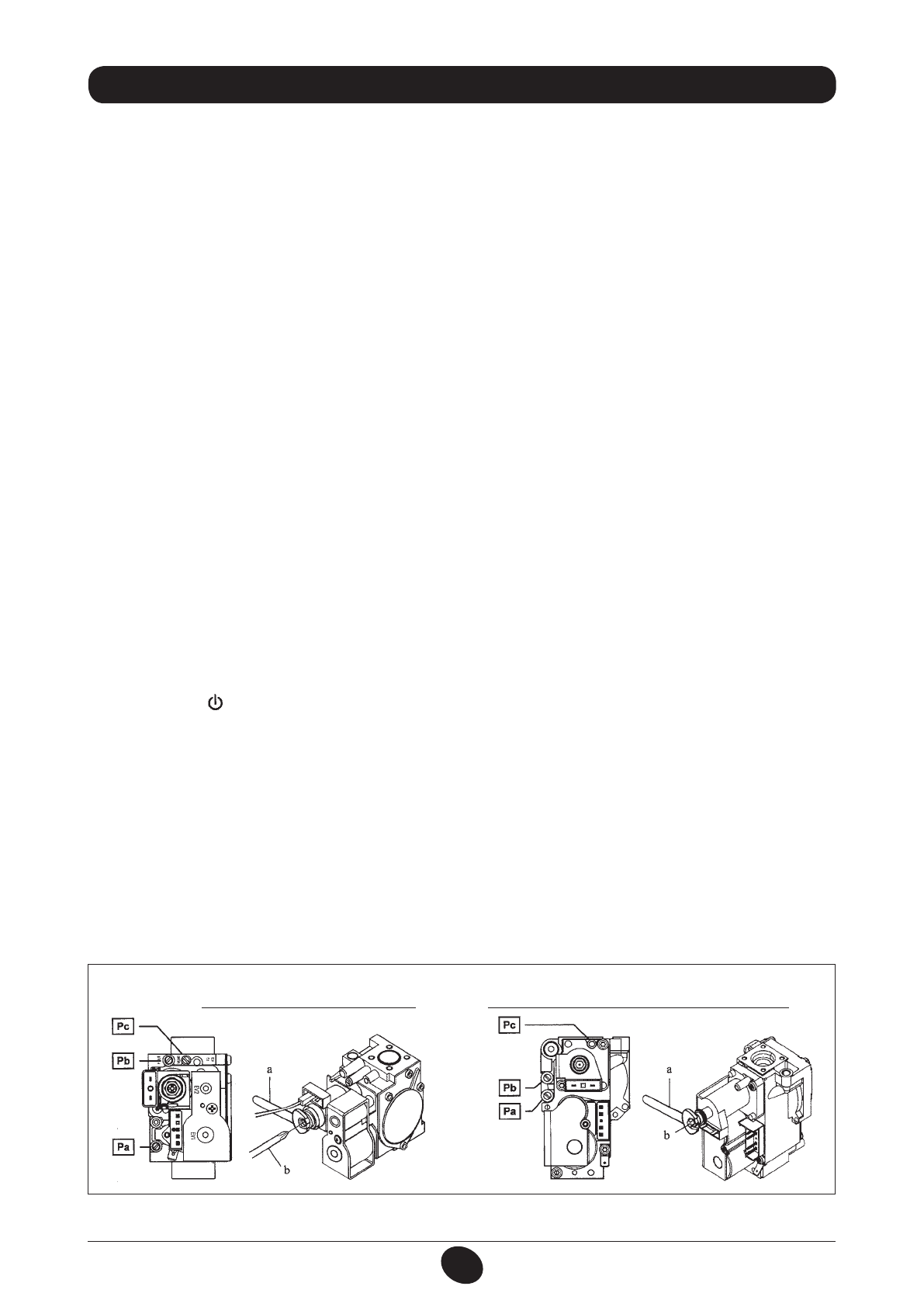

Рис. 11
0904_0701
