LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Руководство по монтажу
6

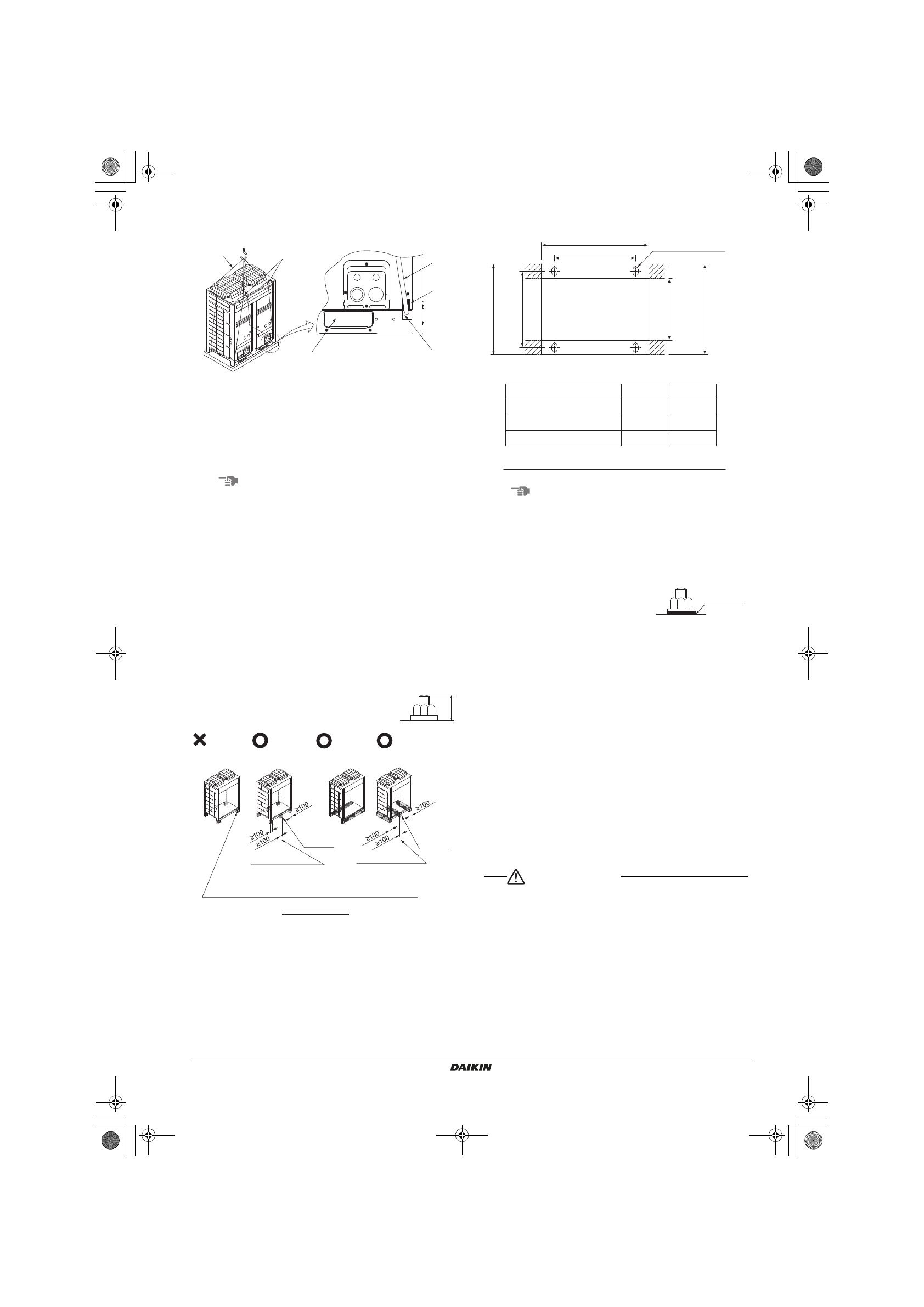

• Поднимите блок, удостоверяясь, что он поднимается
по месту центра тяжести.
1
Стропа ременная
2
Подкладочный материал
3
Отверстие (большое): используется для LREQ5 или LREQ6
4
Стропа ременная
5
Подкладочный материал
6
Отверстие (малое): используется для LREQ8~20
3.
После установки снимите зажим для транспортировки
(желтый) прикрепленный к большим открытиям.
Note
Используйте прокладочную ткань на вилку для предотвращения
повреждения покрытия нижнего кронштейна и появления
ржавчины, при перемещении блока с антикоррозионным типом
обработки с использованием подъемника.
5. ПЕРЕМЕЩЕНИЕ БЛОКА
• Обеспечьте ровную установку блока на достаточно надежной
поверхности для предотвращения вибрации и шума.
• Основание должно быть больше во все стороны, чем ширина
опор блока (66 мм), и должна поддержать блок.
Если должна быть прикреплена изолирующая резина,
прикрепить ее ко всей лицевой поверхности основания.
• Высота основания должна составлять, по крайней мере,
150 мм от пола.
• Закрепите блок на свое основание, используя фундаментные
болты. (Используйте четыре доступных для приобретения
фундаментных болта М12, гайки и шайбы.)
• Фундаментные болты должны быть
вставлены на 20 мм.
Note
• При установке на крыше, удостоверьтесь, что перекрытие
крыши достаточно прочное и проведите водонепроницаемую
обработку всех работ.
• Убедитесь, чтобы дренаж зоны вокруг машины осуществлялся
должным образом, с помощью дренажных канавок вокруг
основания.
Дренажные воды иногда выпускаются из наружного блока,
когда он работает.
• Если кондиционер имеет
исполнение с сопротивлением
повреждению морской водой или
тяжелой морской водой, используйте
гайки, снабженные резиновыми
шайбами, для крепления изделия
к фундаментным болтам (см. рис. на правой стороне).
Антикоррозионный эффект гайки будет потерян, если
покрытие на затягивающихся частях гаек будут повреждены.
6. ТРУБКИ ДЛЯ ХЛАДАГЕНТА
Подрядчикам работ по укладке трубопроводов
• Не открывайте запорный клапан до момента, определенного
"7. МЕСТНАЯ ПРОВОДКА" на странице 12
3 Профилактический контроль устройства и условий монтажа"
на странице 18
трубопровода.
• Не используйте флюс во время пайки и соединения трубок
хладагента. Используйте фосфористый медный припой
(BCuP-2), не требующий флюса. Припой на основе хлора
вызывает коррозию по трубок. Кроме того, если содержится
фтористое соединение, то припой будет оказывать
неблагоприятное влияние на трубопровод хладагента,
а именно ухудшение масла холодильной установки.
ПРЕДОСТЕРЕЖЕНИЕ
• Монтаж трубок на месте установки должен выполняться
только аттестованным специалистом по ремонту
холодильного оборудования в строгом соответствии
с местными и государственными стандартами и правилами.
1
2
3
4
5
6
20
Ɉɫɧɨɜɚɧɢɟɭɝɥɨɜɨɝɨɨɬɜɟɪɫɬɢɹɤɨɬɨɪɨɟɫɤɪɟɩɥɹɟɬɛɥɨɤɫɨɬɜɟɪɫɬɢɹɦɢɧɚɷɬɢɯ
ɱɟɬɵɪɟɯɭɝɥɚɯɧɟɞɨɫɬɭɩɟɧɞɥɹ/5(4ɢɥɢ
Ɍɟɦɧɟɦɟɧɟɟɨɫɧɨɜɚɧɢɟɭɝɥɨɜɨɝɨɨɬɜɟɪɫɬɢɹɞɨɫɬɭɩɧɨɞɥɹ/5(4ɢ/5(4
Ȼɚɡɨɜɚɹɮɨɪɦɚ
ɐɟɧɬɪɢɡɞɟɥɢɹ
ɐɟɧɬɪɢɡɞɟɥɢɹ
ɇɟɬɪɟɛɭɟɬɫɹ
ɞɥɹ/5(4
ɢɥɢ/5(4
ɇɟɬɪɟɛɭɟɬɫɹ
ɞɥɹ/5(4
ɢɥɢ/5(4
ȼɟɪɬɢɤɚɥɶɧɨɟ
ɥɭɱɟɜɨɟ
ɨɫɧɨɜɚɧɢɟ
Ƚɨɪɢɡɨɧɬ
ɚɥɶɧɨɟ
ɥɭɱɟɜɨɟ
ɨɫɧɨɜɚɧɢɟ
ɇɟɡɚɜɢɫɢɦɨ
ɟɨɫɧɨɜɚɧɢɟ
Ɉɫɧɨɜɚɧɢɟ
ɭɝɥɨɜɨɝɨ
ɨɬɜɟɪɫɬɢɹ
ȿɞɢɡɦɟɪɟɧɢɹɦɦ
B
A
Ɇɨɞɟɥɶ
497
792
1102
635
930
1240
/5(4/5(4
/5(4/5(4/5(4
/5(4/5(4
Ɇɟɫɬɨɞɥɹɛɨɥɬɚ
ɨɫɧɨɜɚɧɢɹ
î
ɒɢɪɢɧɚɜɨɫɧɨɜɚɧɢɢɢɩɨɥɨɠɟɧɢɹɛɨɥɬɨɜɨɫɧɨɜɚɧɢɹ
ɢɥɢɛɨɥɟɟ
ȼɧɟɲɧɢɣɪɚɡɦɟɪ
ɨɫɧɨɜɚɧɢɹ
631
ȼɧɭɬɪɟɧɧɢɟ
ɪɚɡɦɟɪɵɨɫɧɨɜɚɧɢɹ
765
Ƚɥɭɛɢɧɚɢɡɞɟɥɢɹ
729
B
A
Ɋɟɡɢɧɨɜɵɟ
ɲɚɣɛɵ
4PWRU74302-1C.book Page 6 Thursday, March 10, 2016 11:28 AM
