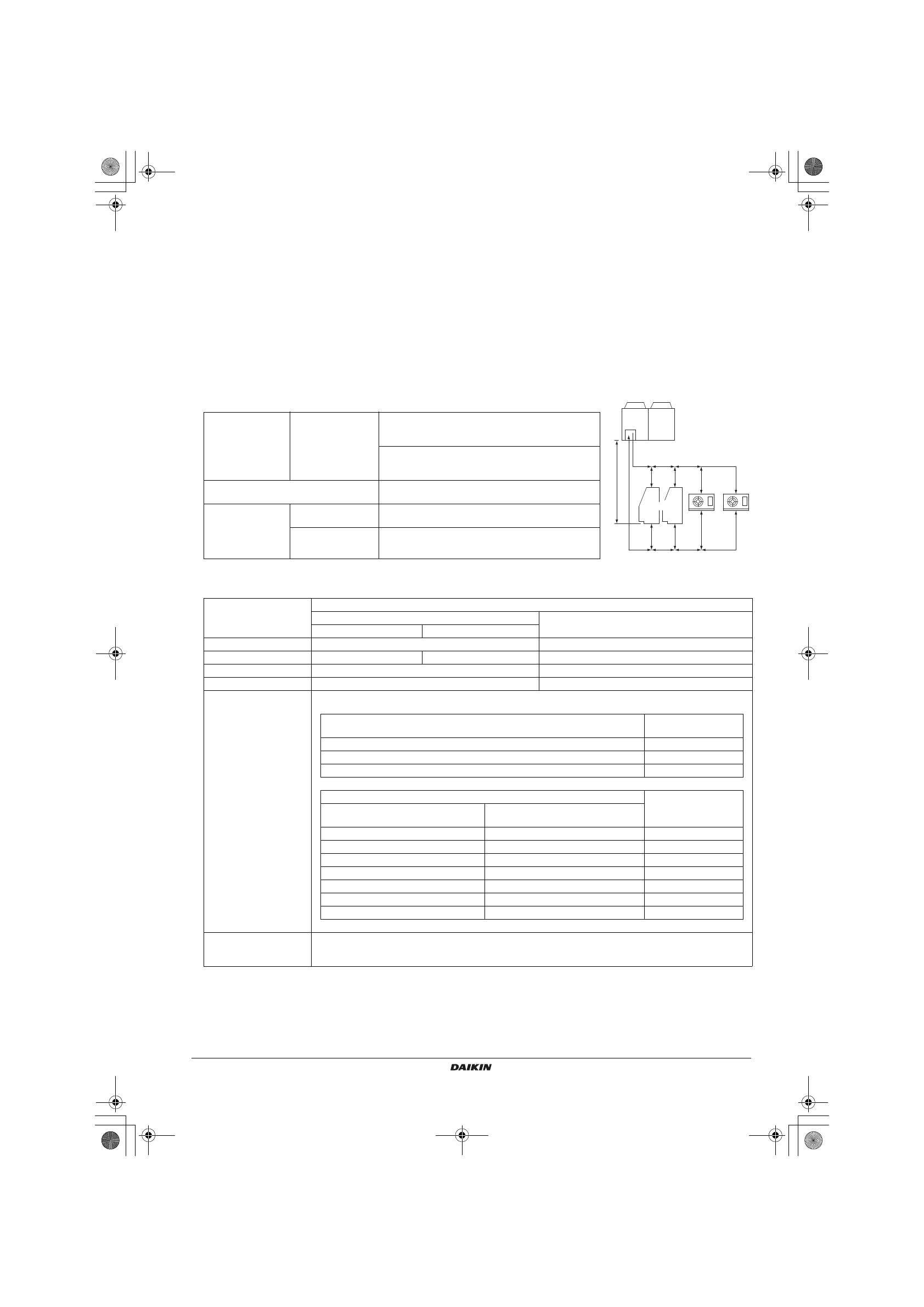

6-1 Выбор материала трубопровода

• Убедитесь, что внутренняя и внешняя сторона используемого трубопровода чистая и не содержит загрязняющих веществ, таких как

сера, оксид, пыль, стружка, масло и солидол и вода.

Желательно, чтобы максимальная адгезия масла в трубопроводе составила 30 мг на 10 м.

• В контуре циркуляции хладагента используйте трубы,

имеющие следующие конструкционные характеристики:
Mатериал: Раскисленная фосфором медная бесшовная труба (C1220T-O для максимального внешнего диаметра 15,9 мм и C1220T-1/2H

для минимального внешнего диаметра 19,1 мм)

Размер трубопровода хладагента и толщина стенок:Выберите размер и толщину из следующей таблицы.

(Данное изделие использует R410A. Выдерживаемое давление типа O может быть недостаточным, если используется для
транспортировки по трубопроводу с минимальным диаметром 19,1 мм. Поэтому, убедитесь, используется тип 1/2 H с
минимальной толщиной 1,0 мм.
Если будет использоваться тип O для транспортировки по трубопроводу с минимальным диаметром 19,1 мм, то потребуется
минимальная толщина 1,2 мм. В этом случае убедитесь, что выполнили пайку каждого соединения.)

• Обязательно выполните работы по прокладке трубок

в пределах указанных в следующей таблице

Длина трубопровода хладагента

Макс. допустимая
длина
однонаправленного
трубопровода
(эквивалентная
длина)

LREQ5~20

Te = –20~+10°C
a + b + c + d ≤130 м (d - d1 или d2 какой из них
длиннее)
Te = –45~–20°C
a + b + c + d ≤100 м (d - d1 или d2 какой из них
длиннее)

Макс. длина ответвления трубопровода
(фактическая длина)

b + c + d ≤30 м (d - d1 или d2 какой из них длиннее)

Макс. расстояние
высоты между
внешним
и внутренним
блоками

блок ниже
наружного блока

H ≤35 м (Примечание)

блок выше
наружного блока

H ≤10 м

Требуется установка сифона в 5 м интервалы от внешнего блока.

d1

e

B

d2

C

c

D1

F

E

f

D2

A

b

a

H

Ɍɪɭɛɨɩɪɨɜɨɞɠɢɞɤɨɫɬɢ

Ƚɚɡɨɩɪɨɜɨɞ

Ȼɥɨɤ

ɨɯɥɚɞɢɬɟɥɶ

ȼɢɬɪɢɧɚ

ɇɚɪɭɠɧɵɣɛɥɨɤ

Размер трубки для хладагента

(Ед. изм.: мм)

Сторона внешнего блока Размер трубки

Жидкостная линия

Газовая трубка

50 м или менее

50~130 м

LREQ5, LREQ6

Ø9,5 x 0,8 (тип O)

Ø22,2 x 1,0 (тип 1/2 H или тип H)

LREQ8, LREQ10

Ø9,5 x 0,8 (тип O)

Ø12,7 x 0,8 (тип O)

Ø28,6 x 1,0 (тип 1/2 H или тип H)

LREQ12

Ø12,7 x 0,8 (тип O)

Ø28,6 x 1,0 (тип 1/2 H или тип H)

LREQ15, LREQ20

Ø12,7 x 0,8 (тип O)

Ø34,9 x 1,2 (тип 1/2 H или тип H)

Разводка трубок между
зонами отвода (B, b, C, c)

Выберите трубку из следующей таблицы в соответствии с суммарной емкостью внутренних блоков,
подключенных по направлению потока

Общая мощность внутренних блоков после разветвления

Изоляция жидкостной
линии

Менее 4,0 кВт

Ø6,4 x 0,8 (тип O)

Более 4,0 кВт и менее 14,0 кВт

Ø9,5 x 0,8 (тип O)

14,0 кВт и более

Ø12,7 x 0,8 (тип O)

Общая мощность внутренних блоков после разветвления

Размер газовой трубки

Средняя температура

(не менее –20°C)

Низкая температура

(–20°C или менее)

Менее 1,0 кВт

—

Ø9,5 x 0,8 (тип O)

Более 1,0 кВт и менее 6,0 кВт

Менее 2,3 кВт

Ø12,7 x 0,8 (тип O)

Более 6,0 кВт и менее 9,9 кВт

Более 2,3 кВт и менее 4,4 кВт

Ø15,9 x 1,0 (тип O)

Более 9,9 кВт и менее 14,5 кВт

Более 4,4 кВт и менее 6,4 кВт

Ø19,1 x 1,0 (тип O)

Более 14,5 кВт и менее 25,0 кВт

Более 6,4 кВт и менее 10,8 кВт

Ø22,2 x 1,0 (тип O)

Более 25,0 кВт и менее 31,0 кВт

Более 10,8 кВт и менее 13,4кВт

Ø28,6 x 1,0 (тип O)

31,0 кВт и более

13,4 кВт и более

Ø34,9 x 1,2 (тип O)

Никакой размер после ответвления не может превышать размер любой предшествующей трубки.

Трубопровод между
областями ответвления
и каждым блоком

Подгоните размер трубопровода так, чтобы он совпал с размером трубопровода соединеняющегося
с внутренним блоком
