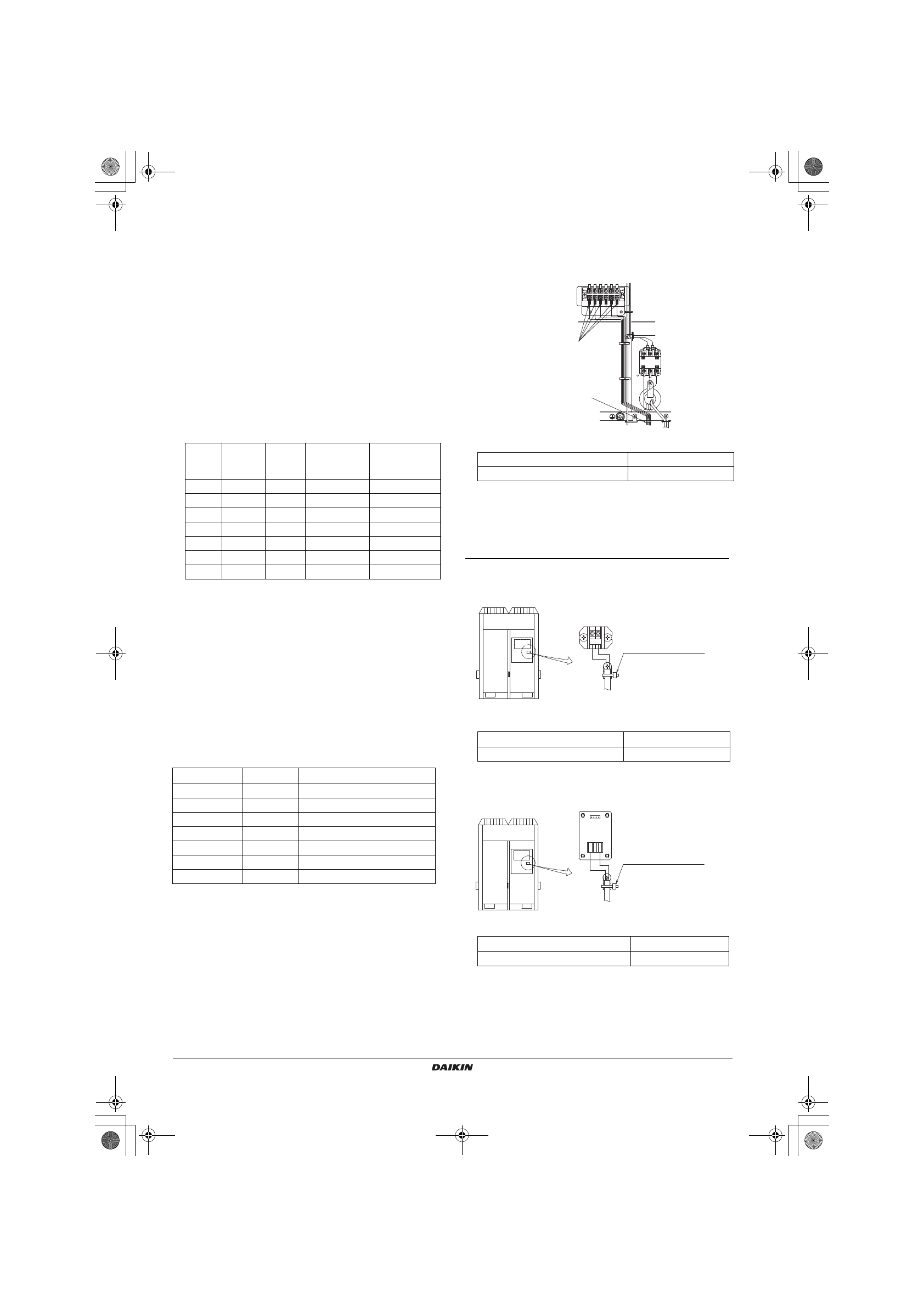

Руководство по монтажу
15
LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Требования к сети электропитания, защитному устройству
и кабелю
• Должен быть предусмотрен источник питания (см. следующую
таблицу) для подключения блока. В этой цепи должны быть
установлены необходимые защитные устройства, а главный
выключатель, инерционные плавкие предохранители на
каждой фазе и прерыватель утечки на землю.
• При использовании прерывателей управляемых остаточным
током, обязательно используйте быстрый тип (1 секунда или
меньше), номинальный остаточный рабочий ток 200 мА.
• Используйте только медные провода.
• Используйте изолированный провод для шнура питания.
• Тип и размер кабеля электропитания необходимо выбирать
в соответствии с местными и общегосударственными нормами.
• Спецификации для существующей проводки должны
удовлетворять IEC60245.
• Используйте тип провода H05VV, когда используются
защищенные трубопроводы.
• Используйте тип провода H07RN-F, когда защищенные
трубопроводы не используются.
Важные замечания о качестве сети электропитания общего
пользования
Данное оборудование соответствует требованиям:
Q
EN/IEC61000-3-11
(1)
при условии, что полное сопротивление
системы Z
sys
меньше или равно Z
max
и
Q
EN/IEC 61000-3-12
(2)
при условии того, что мощность
короткого замыкания S
sc
больше или равно минимальному
значению S
sc
в точке подключения между подачей пользователю и системой
общего пользования. Ответственность за подключение
оборудования только к подводу питания несет исполнитель монтажа
или пользователь оборудования. При необходимости следует
проконсультироваться с оператором распределительной сети.
Q
Z
sys
меньше либо равно Z
max
и
Q
S
sc
больше или равно минимальному значению S
sc
.
(1)
Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения,
колебаниям напряжения и мерцанию в низковольтных
системах электропитания для оборудования с номинальным
током ≤75 A.
(2)
Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным
к низковольтным системам общего пользования, со входным
током >16 A и ≤75 A на фазу.
Предупреждение, сигнализация и выходные рабочие
соединения прводов
• Соедините проводку сигналов предупреждения, сигнализации
и рабочую к клеммному выводу X2M и зажмите как указано на
следующей диаграмме:
Технические требования к проводу X2M
Обязательно изолируйте соединительное оборудование.
• Обратитесь к
"7-1 Пример электропроводки всей системы" на
любыми средствами, соединении выходного
операционного провода.
Компрессор может выйти из строя, если рабочий выходной
кабель не подключен.
Соединение проводов дистанционного выключателя
• При установке дистанционного выключателя, зафиксируйте
как указано следующей диаграммой:
Технические требования провода X3M
Монтаж проводов для режима с низким уровнем помех
• Проводка для режима с низким уровнем шума: зафиксируйте
как указано следующей диаграммой:
Технические требования к проводу X1M (A5P)
Фаза
и частота
Напря-
жение
Минимальная
сила тока
цепи.
Рекомендуемые
плавкие
предохранители
LREQ5
3~ 50Гц
380-415В
12,8A
15A
LREQ6
3~ 50Гц
380-415В
13,7A
15A
LREQ8
3~ 50Гц
380-415В
19,3A
25A
LREQ10
3~ 50Гц
380-415В
22,0A
25A
LREQ12
3~ 50Гц
380-415В
24,0A
25A
LREQ15
3~ 50Гц
380-415В
31,4A
40A
LREQ20
3~ 50Гц
380-415В
35,0A
40A
Z
max
(Ω)
Минимальное значение S
sc
LREQ5
–
–
LREQ6
–
–
LREQ8
0,27
655 кВА
LREQ10
0,27
899 кВА
LREQ12
0,27
1097 кВА
LREQ15
0,24
761 кВА
LREQ20
0,24
945 кВА
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа
130 м
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа
130 м
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа
130 м
C 1 W 1
C
P 2
P 1
X 2 M
Ɂɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭ
ɫɩɨɦɨɳɶɸɡɚɠɢɦɚ
ɜɤɨɦɩɥɟɤɬɟ
Ɂɚɤɪɟɩɢɬɟ
ɩɥɚɫɬɦɚɫɫɨɜɵɟ
ɢɡɨɥɢɪɭɸɳɢɟ
ɨɛɨɥɨɱɤɢ
X3M
2
1
Ɂɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭ
ɞɢɫɬɚɧɰɢɨɧɧɨɝɨ
ɜɵɤɥɸɱɚɬɟɥɹɧɚ
ɪɟɡɢɧɨɜɵɣɡɚɰɟɩ
ɢɫɩɨɥɶɡɭɹɡɚɠɢɦ
ɡɚɤɭɩɚɟɬɫɹɧɚɦɟɫɬɟ
ɉɪɨɜɨɞɤɚɞɥɹɪɟɠɢɦɚ
ɫɧɢɡɤɢɦɢɩɨɦɟɯɚɦɢ
Ɂɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭɧɚ
ɪɟɡɢɧɨɜɵɣɡɚɰɟɩ
ɢɫɩɨɥɶɡɭɹɡɚɠɢɦ
ɡɚɤɭɩɚɟɬɫɹɧɚɦɟɫɬɟ
X1A
X1M
A5P
A B C
