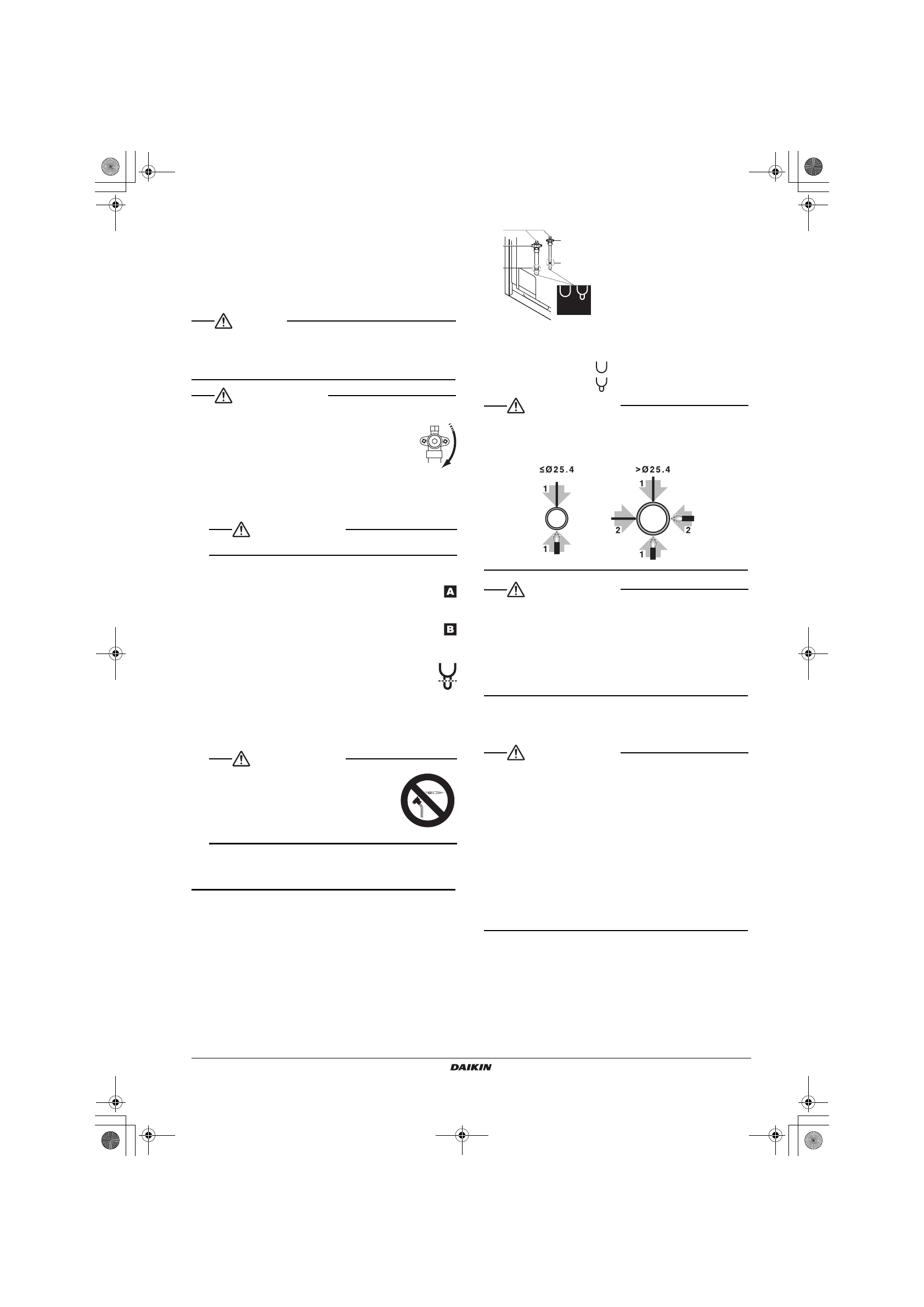

LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Руководство по монтажу
10
• После выбивания отверстий мы рекомендуем, чтобы вы
убрали все заусенцы и окрасили их используя краску для
восстановления для предотвращения ржавчины.
• При прохождении электропроводки через пробитые отверстия,
предохраните электропроводку с помощью изоляционной трубки
или втулок, убедитесь, что электропроводка не повреждена.
2.
Снятие сплющенной трубки
ВНИМАНИЕ
Не допускается снимать сплющенные края пайкой.
Нарушение нижеприведенных инструкций может привести
к порче имущества или травмам, вплоть до серьезных
в зависимости от обстоятельств.
ПРЕДОСТЕРЕЖЕНИЕ
Для удаления сплющенных труб следуйте следующей процедуре:
1
Снимите с запорного вентиля крышку и убедитесь,
что он полностью закрыт.
2
Подсоедините зарядный шланг к сервисным портам всех
запорных вентилей.
3
Используя установку по сбору фреона, удалите газ и масло из
сплющенных труб.
4
После того, как газ и масло были удалены из сплющенных труб,
отсоедините зарядный шланг и закройте сервисный порты.
5
Если нижняя часть сплющенных труб выглядит как деталь
на нижнем рисунке, следуйте инструкциям для шагов 7+8
процедуры.
Если нижняя часть сплющенных труб выглядит как деталь
на нижнем рисунке, следуйте инструкциям для шагов 6+7+8
процедуры.
6
Отрежьте нижнюю часть меньшей сплющенной трубы,
используя подходящий инструмент (например,
труборез, острогубцы, ...), так чтобы открылось
пересечение, и если удаление масла не было
выполнено полностью, дождитесь, пока стекут остатки масла.
Подождите, пока стечет все масло.
7
Отрежьте труборезом сплющенные трубы чуть выше места
припоя или отметки при отсутствии места припоя.
8
В случае, если удаление масла не было выполнено
полностью, подождите, пока все масло стечет, и только после
этого продолжайте соединение трубопроводов.
1 Сервисное отверстие
2 Запорный вентиль
3 Место отреза трубы чуть выше места припоя или отметки
А Сплющенные трубы
В Сплющенные трубы
ПРЕДОСТЕРЕЖЕНИЕ
Меры предосторожности при соединении частей трубопровода.
• Выполните пайку у газового запорного клапана прежде, чем
делать пайку в жидкостном запорном клапане.
• Подавайте паечные материалы, как показано на рисунке.
ПРЕДОСТЕРЕЖЕНИЕ
• При прокладке трубопровода необходимо использовать
прилагаемые вспомогательные трубы.
• Следите, чтобы трубы не касались других труб, нижней или
боковой панелей. Обязательно необходимо закрыть трубы
соответствующей изоляцией, особенно при нижнем и боковом
соединениях, для предотвращения контакта с корпусом.
• Убедитесь, что трубы и соединения трубопровода не
находятся под нагрузкой.
Метод работы запорных клапанов
Следуйте инструкциям приведенным ниже, при управлении
каждым запорным клапаном.
ПРЕДОСТЕРЕЖЕНИЕ
• Не открывайте запорный клапан до тока пор пока,
определенные в "
8-3 Проверка устройства и условий
установки
" не будут выполнены.
Не оставляйте запорный клапан открытым, без включения
питания, иначе хладагент может быть конденсироваться
в компрессоре и изоляция главной цепи источника питания
может ухудшится.
• Обязательно используйте специальный инструмент для
управления запорным клапаном. Запорный клапан не
относится к опрделенному типу. Чрезмерная приложенная
сила может сломать клапан.
• Используйте заправочный шланг используя сервисное
отверстие.
• Удостоверьтесь, что нет утечки хладагента после закрепления
пробки клапана и крышки.
ПРЕДОСТЕРЕЖЕНИЕ
Не выпускайте газы в атмосферу.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается снимать сплющенные края
пайкой.
1
2
3
2
3
B
A
