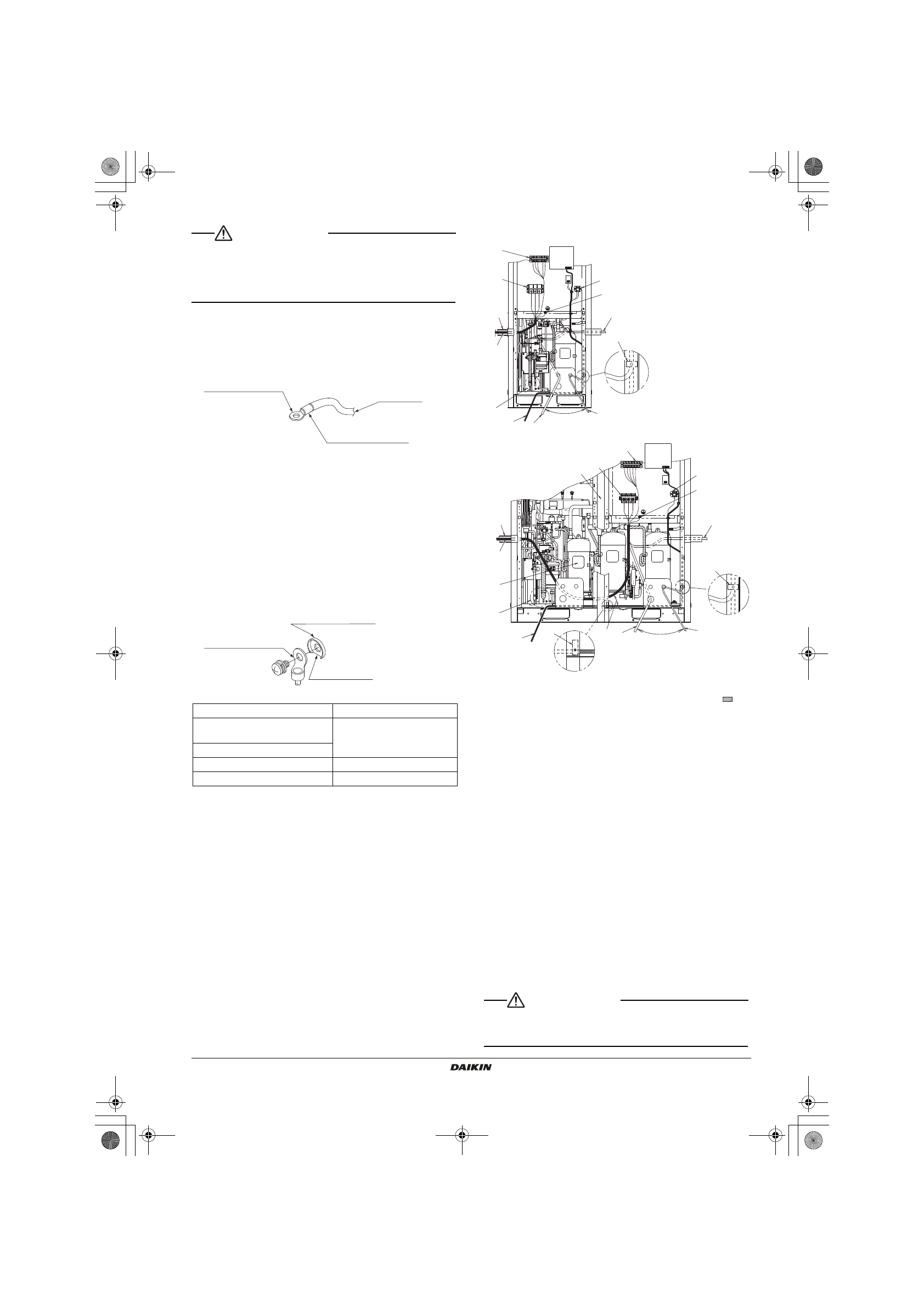

LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Руководство по монтажу
16
ПРЕДОСТЕРЕЖЕНИЕ
• Для дистанционного переключателя используйте контакт без
напряжения для микротока (не более 1 мА, 12 В пост. ток)
• Если будет использоваться дистанционный переключатель
для запуска и остановки блока, установите рабочий
переключатель в режим "REMOTE" (ДИСТАНЦИОНО).
Меры предосторожности для оконечных соединений
• Обязательно используйте кольцевые обжимные клеммы,
поставляемые с пластиковыми изолирующими оболочками.
• Используйте указанные электрические провода для монтажа
и закрепите провод так, чтобы внешнее усилие не могло быть
приложено на клеммную колодку.
• Используйте отвертку, отвечающую требованиям, для
затягивания винтов на клеммах.
Отвертка маленького размера повредит головки винта и не
сможет затянуть винты должным образом.
• Не затягивайте контактный винт с чрезмерным усилием, иначе
винт может быть поврежден.
• Требуемые значения крутящего момента затяжки винтов
клемм указаны в следующей таблице.
• Выньте провод заземления из паза шайбы пробки и проложите
провод тщательно так, чтобы другие провода не были
захвачены шайбой. И в ином случае, провод заземления,
не сможет обеспечить контакт в достаточной мере
и заземляющий эффект провода может быть потерян.
• Не заканчивайте многожильный провод припоем.
7-4 Порядок действий для прокладки проводов
внутри блоков.
• Что касается следующего рисунка, закрепите и выполните
монтаж проводов питания и передающих, используя
дополнительный зажим (1), (2).
• Уложите провод заземления так, чтобы он не входил в контакт
с выводами компрессора. На другое оборудование будет
оказано неблагоприятное воздействие, если заземляющий
провод придет в соприкосновение с выводами компрессора.
• Убедитесь, что вся проводка не контактирует к трубками
(Заштрихованные детали на рисунке).
• Передающие провода должны находиться на расстоянии
по крайней мере 50 мм от силовой проводки.
• После завершения монтажа, проверьте, чтобы убедиться,
что нет неплотных соединений среди электрических частей
в блоке управления.
1
изоляционная трубка
2
Выполните монтаж тщательно так, чтобы провод не вошел
в соприкосновение с входным отверстием и деталью
.
3
При прокладке провода высокого напряжения (проводка
источника питания, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с левой стороны
4
Соединение местного трубопровода
5
Клеммная колодка электропитания(X1M)
6
Клеммная колодка X2M для ввода провода
предупредительного, аварийного, запуска и выход рабочего
7
Клеммная колодка заземления
8
При прокладке провода высокого напряжения (проводка
источника питания, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с правой стороны
9
При прокладке провода высокого напряжения (проводка
источника питания, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с передней стороны
10
При прокладке проводки дистанционного рабочего
выключателя с лицевой стороны.
11
Клеммная колодка удаленного выключателя (X3M)
12
При монтаже проводки дистанционного выключателя через
монтажное отверстие
13
Отделите, по крайней мере, на 50 мм
14
Прикрепленный к тыльной стороне опоры с помощью
поставляемого в комплекте зажима (2)
15
Выполните монтаж тщательно так, чтобы звукоизоляция
компрессора не оторвалась
16
Основание
ПРЕДОСТЕРЕЖЕНИЕ
После завершения электротехнических работ, проверьте, что нет
разъединенных соединений или выводовкаких-либо электрических
частей в блоке управления.
Размер винта
Момент затяжки (Н•м)
M8 (Клеммная колодка
электропитания)
5,5 - 7,3
M8 (Заземление)
M4 (X2M)
2,39 - 2,91
M3,5 (X3M)
0,79 - 0,97
ɋɢɥɨɜɨɣ
ɩɪɨɜɨɞ
ɂɡɨɥɢɪɭɸɳɢɣɪɭɤɚɜ
Ɉɛɠɢɦɧɚɹɤɥɟɦɦɚ
ɋɪɟɡɚɧɧɚɹɫɟɤɰɢɹ
Ʉɨɥɩɚɱɤɨɜɚɹɲɚɣɛɚ
Ɉɛɠɢɦɧɚɹɤɥɟɦɦɚ
LREQ5, LREQ6
1
9
10
4
A1P
X3M
X2M
6
14
7
2
12
A5P
5
8
X1M
13
3
11
LREQ8~20
8
11
12
13
15
16
9
6
X1M
X1M
X3M
A5P
A1P
X2M
14
3
1
2
10
5
4
7
13
14
