Руководство по монтажу
19
LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02

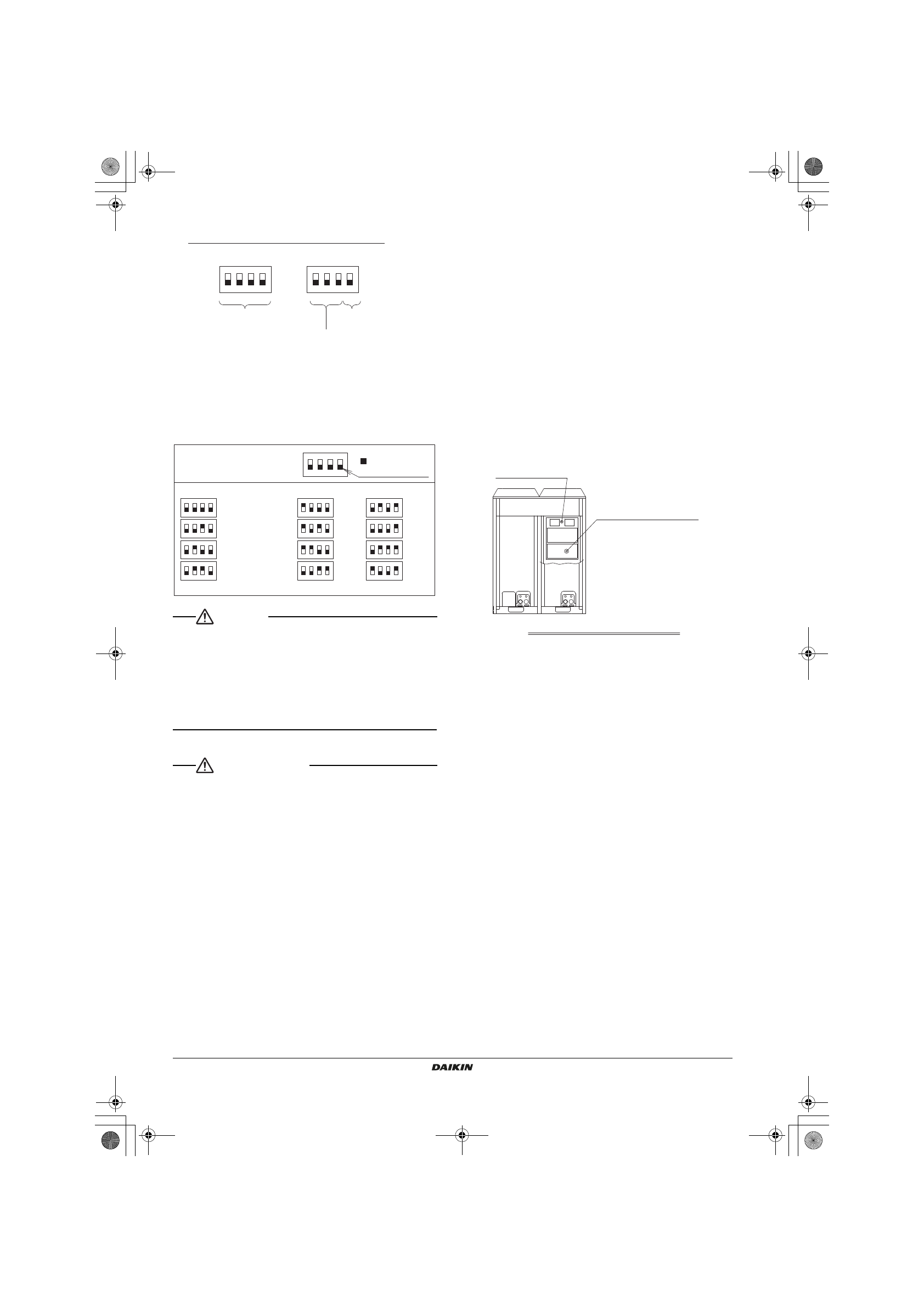

[Настройка температуры испарения]
Обратитесь к следующей таблице для получения информации
о температуре испарения.
• Температура испарения настроена с помощью
двухпозиционных переключателей (DS1) (ON=ВКЛ, OFF=ВЫКЛ).
ВНИМАНИЕ
• Используйте защитное устройство (например, защитные
перчатки и очки) во время закачки хладагента.
• Обратите внимание на вращение вентилятора всякий раз,
когда передняя панель открыта, во время работы.
Вентилятор может вращаться непрерывно некоторое время
после того, как наружный блок прекращает работать.
• Убедитесь в том, что в системе отсутствует кислород.
Хладагент можно заправлять только после выполнения
проверки на утечки и осушки вакуумом.
[Работа по заполнению хладагента]
ПРЕДОСТЕРЕЖЕНИЕ
"Метод работы запорных клапанов" на
для того, чтобы узнать метод контроля запорных
клапанов.
• Никогда не заполняйте жидкий охладитель непосредственно
из газопровода. Жидкое прессование может вызвать выход
компрессора из строя.
• В момент завершения или приостановки процедуры заправки
хладагента немедленно закройте клапан резервуара
хладагента. В противном случае имеющееся давление может
стать причиной заправки дополнительного хладагента.
Возможные последствия:
Неверное количество хладагента.
1. Хладагент должен быть разрешен для данного изделия.
Рассчитайте объем для пополнения хладагента согласно
наклейке для расчета объема пополнения хладагента.
При необходимости дозаправки смотрите паспортную табличку
на блоке. В табличке указан тип хладагента и необходимый
объем.
(5) Выполните следующий порядок работ по пополнению
хладагента.
"8-1 Проверка на герметичность/вакуумная
для получения информации
о соединении баллона хладагента.
(6) Включите внутренний блок и пульт управления.
Не включайте наружный блок.
(7) Пополните охладитель из сервисного отверстия запорного
клапана на жидкостной стороне.
(8) Если не может быть заполнено расчетный объем хладагента,
выполните следующие шаги для работы устройства
и продолжайте пополнение хладагента.
а. Откройте газовый запорный клапан полностью
и отрегулируйте отверстие жидкостного запорного
клапана (*1).
b.
[Предупреждение/предупреждение о поражении
электрическим током]
Включите наружный блок.
c.
[Предупреждение/предупреждение о поражении
электрическим током]
Включите рабочий выключатель наружного блока
и пополните хладагент во время работы наружного блока.
d. Выключите рабочий выключатель наружного блока после
того, как указанный объем хладагента заполнен.
(Чтобы предотвратить жидкое сжатие)
e.
[Предостережение]
Полностью немедленно откройте запорные клапаны на
газовой и жидкостной сторонах. В противном случае, может
последовать взрыв трубопровода из жидкого уплотнения.
*1Внутреннее давление цилиндра понизится, когда в цилиндре
останется немного хладагент, и зарядка блока станет
невозможна, даже если отрегулировано жидкостное отверстие
запорного клапана. В этой ситуации, замените цилиндр тем,
у которого осталось больше хладагента.
Кроме того, если длина трубопровода большая, при
заполнении, когда жидкостный запорный клапан полностью
закрыт, может произойти включение системы защиты,
вызывая остановку блока.
1. После того, как работа закончена, примените средство
фиксации винтовой резьбы (для конусных гаек) к винтам
сервисных отверстий и запорных клапанов. Обратитесь к
предосторожности при обращении с пробкой клапана" на
странице 11
и
"Меры предосторожности при обращении
с сервисным отверстием" на странице 11
труб трубопровода хладагента" на странице 9
для получения
информации об обращении с крышками клапана и сервисных
отверстий.
(9) После завершения заполнения хладагентом, заполните поз.
"общий объем заполнения хладагентом" на наклейке
инструкций относительно заполнения хладагентом наружного
блока фактическим объемом заполнения хладагента.
Сошлитесь на рисунок положения лейбла для инструкций
относительно заполнения хладагентом (см. рисунок выше).
[Меры предосторожности в отношении баллона
с хладагентом]
Во время заполнения хладагентом, проверьте, предоставлена ли
трубка сифона. Тогда определите местонахождение баллона так,
чтобы хладагент был заполнен в состоянии жидкости
(см. таблицу ниже).
R410A - смешанный охладитель, состав которого может
измениться и нормальное функционирование устройства не
будет возможным, если Хладагент заполнен в газообразном
состоянии.
DS2
4
2
1
4
3
2
DS1
3
1
ɇɟɢɫɩɨɥɶɡɭɟɬɫɹ
ɇɚɫɬɪɨɣɤɚɞɜɭɯɪɹɞɧɵɦɢɩɟɪɟɤɥɸɱɚɬɟɥɹɦɢ
ɇɚɫɬɪɨɣɤɚɬɟɦɩɟɪɚɬɭɪɵ
ɢɫɩɚɪɟɧɢɹ
OFF
ON
ON
OFF
Ɂɚɩɨɞɪɨɛɧɨɣɢɧɮɨɪɦɚɰɢɟɣ
ɩɨɠɚɥɭɣɫɬɚɨɛɪɚɬɢɬɟɫɶɤ
ɂɇɋɌɊɍɄɐɂɂɉɈɊȿɆɈɇɌɍ
ɋɁȺɉȺɋɇɕɆɂɗɅȿɆȿɇɌȺɆɂ
ɍɫɬɚɧɨɜɤɚɡɚɩɚɫɧɵɯɱɚɫɬɟɣ
4
2 3
1
3
1
4
2
3
1 2
4
(
)
OFF
ON
DS1
DS1
–40°C
–30°C
–45°C
+5°C
–25°C
ɇɚɫɬɪɨɣɤɚɬɟɦɩɟɪɚɬɭɪɵ
ɢɫɩɚɪɟɧɢɹ
–35°C
0°C
ɡɚɜɨɞɫɤɚɹɭɫɬɚɧɨɜɤɚ
–5°C
DS1
–20°C
–15°C
–10°C
ɩɨɥɨɠɟɧɢɟ
ɜɵɤɥɸɱɚɬɟɥɟɣ
+10°C
Ȼɥɨɤɭɩɪɚɜɥɟɧɢɹ
ɉɨɥɨɠɟɧɢɟɪɚɡɦɟɳɟɧɢɹɧɚɤɥɟɣɤɢ
ɇɚɤɥɟɣɤɚɫɢɧɫɬɪɭɤɰɢɣ
ɨɬɧɨɫɢɬɟɥɶɧɨ
ɩɨɩɨɥɧɟɧɢɹɯɥɚɞɚɝɟɧɬɨɦ
