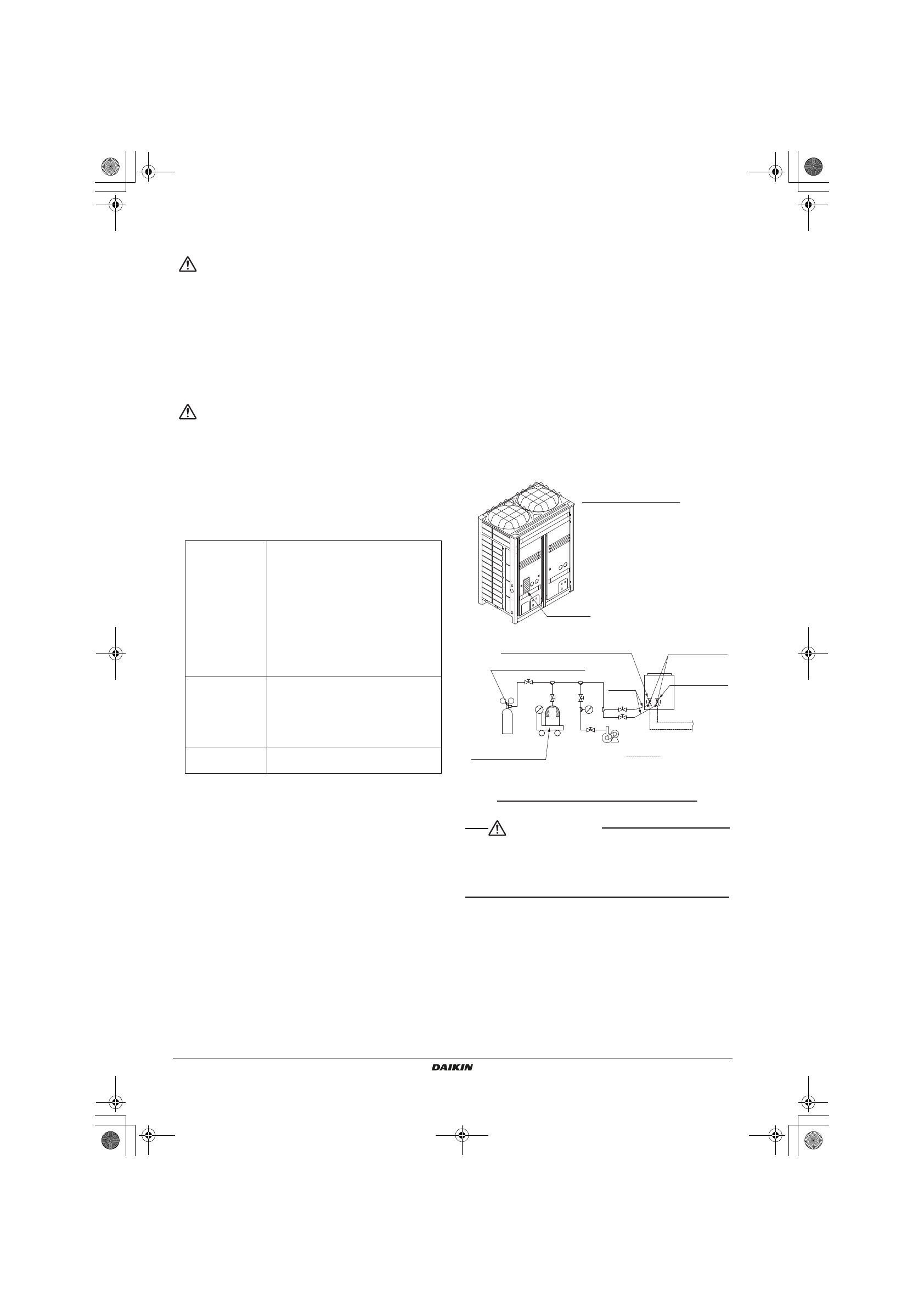

Руководство по монтажу
17
LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
8. ОСМОТР И ИЗОЛЯЦИЯ
ТРУБОПРОВОДА
Для подрядчиков по укладке трубок,
электротехнических работ и рабочих пробного
прогона
• Не открывать запорный клапан до тех пор, пока не закончится
измерение изоляции главной цепи источника питания.
Измеренное значение изоляции будет становиться ниже, если
измерение будет сделано с открытым запорным клапаном.
• По завершении осмотра и закачки хладагента, откройте
запорный клапан. Компрессор будет работать со сбоями, если
конденсационный блок будет эксплуатироваться с закрытым
запорным клапаном.
8-1 Проверка на герметичность/вакуумная сушка
Хладагент закрыт в блоке.
Обязательно оставьте закрытыми оба запорных
клапана для газа и жидкости, во время проверки
на герметичность или вакуумную сушку местных
трубок.
[Для подрядчика работ по трубопроводу]
По завершению работ по трубопроводу, сделайте следующий
осмотр точно.
• Гарантировать, что конденсационный блок выдерживает
давление должным образом и предотвращает проникновение
инородных материалов, обязательно используйте
специализированные инструменты для R410A.
•
Герметичный
Герметизируйте отделение высокого давления устройства
(трубопровод жидкости) до 3,8 МПа (38 бар), и отделение
низкого давления устройства (трубопровод газа)до расчетного
давления (*1) внутреннего блока (поставляется на месте)
от сервисного отверстия (*2) (не превышайте расчетное
давление). Система считается прошедшей испытание, если
нет снижения давления в течение 24 часов.
Если есть снижение давления, проверьте на наличие утечек
и выполните ремонт.
• Вакуумная сушка
Вакуумный насос работает более трех часов, откачивает
из сервисного отверстия как жидкостного так и газового
трубопровода (*2)давление до –100,7 кПа или менее. После
этого, (1) герметизируют наружный блок азотом до 0,2 МПа
или более, и после этого оставляют наружный блок в течение
10 минут, (2) вакуумный насос работает более часа, откачивая
давление до–100,7 кПа или менее. (Повторите шаги (1) и (2)
три или более раз.)
После окончания данных операций, оставьте наружный блок
в течение часа и затем проверьте, чтобы показания на
вакуумметре не повышались. (Если снятие показаний
на вакуумметре повышаются, тогда в устройстве может
оставаться вода или может произойти утечка. В этом случае,
выполните требуемый ремонт и затем снова проведите
проверку герметичности.)
*1Расчетное давление внутреннего блока (местного
происхождения) должно составлять 2,5 МПа или более.
Свяжитесь с изготовителем заранее для получения
информации о расчетном давлении.
*2 Обратитесь к информационно наклейке на передней панели
наружного блока (внизу), чтобы узнать положение сервисного
отверстия.
ПРЕДОСТЕРЕЖЕНИЕ
• Проведите проверку герметичности и вакуумной сушки точно
через сервисные отверстия как жидкостных так и газовых
запорных клапанов.
• Используйте зарядные шланги (предоставляемые каждый
с штоком толкателя), используя сервисные отверстия.
Манометрический
коллектор
Зарядный шланг
• Чтобы гарантировать, что
конденсационный блок выдерживает
давление должным образом
и предотвращает проникновение
инородных материалов (вода, грязь,
и пыль), используют
специализированную для R410A
магистраль и зарядный шланг.
Специализированные инструменты
для R410A и специализированные
инструменты для R407C отличаются
в спецификации винта.
Вакуумный насос
• Обратите предельное внимание тому,
чтобы масло насоса не стекло назад
в систему, пока насос не работает.
• Используйте вакуумный насос,
который может втягивать воздух
до–100,7кПа (5 торр или–755 мм рт.с.).
Газ для проверки
герметичности
• Газ азот
ɇɚɤɥɟɣɤɚ
ɉɨɥɨɠɟɧɢɟɧɚɤɥɟɣɤɢ
ɫɢɧɫɬɪɭɤɰɢɟɣ
Ʉɜɧɭɬɪɟɧɧɟɦɭ
ɛɥɨɤɭ
ɇɚɪɭɠɧɵɣ
ɛɥɨɤ
R410A
ɉɨɪɹɞɨɤɞɟɣɫɬɜɢɣɩɪɢɩɨɞɤɥɸɱɟɧɢɢɩɨ
ɦɚɧɨɦɟɬɪɢɱɟɫɤɨɝɨɤɨɥɥɟɤɬɨɪɚɢɜɚɤɭɭɦɧɨɝɨɧɚɫɨɫɚ
ɉɪɢɦɟɱɚɧɢɟ
ɂɦɟɸɳɢɟɫɹ
ɬɪɭɛɨɩɪɨɜɨɞɵ
Ȼɨɤɨɜɨɣ
ɠɢɞɤɨɫɬɧɵɣ
ɡɚɩɨɪɧɵɣɤɥɚɩɚɧ
ɋɟɪɜɢɫɧɵɣɩɨɪɬ
ɡɚɩɨɪɧɨɝɨɜɟɧɬɢɥɹ
Ȼɨɤɨɜɨɣɝɚɡɨɜɵɣɡɚɩɨɪɧɵɣɤɥɚɩɚɧ
Ɂɚɪɹɞɧɵɣ
ɲɥɚɧɝ
ȼɟɧɬɢɥɶ
ȼɚɤɭɭɦɧɵɣɧɚɫɨɫ
ɂɡɦɟɪɢɬɟɥɶɧɵɣ
ɩɪɢɛɨɪ
ɫɫɢɮɨɧɨɦ
Ɋɟɡɟɪ
ɂɫɩɨɥɶɡɭɟɦɵɣɞɥɹ
ɧɚɩɨɥɧɟɧɢɹ
ɯɥɚɞɚɝɟɧɬɨɦ
Ⱥɡɨɬ
Ɋɟɞɭɤɰɢɨɧɧɵɣɤɥɚɩɚɧ
