LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Руководство по монтажу
18

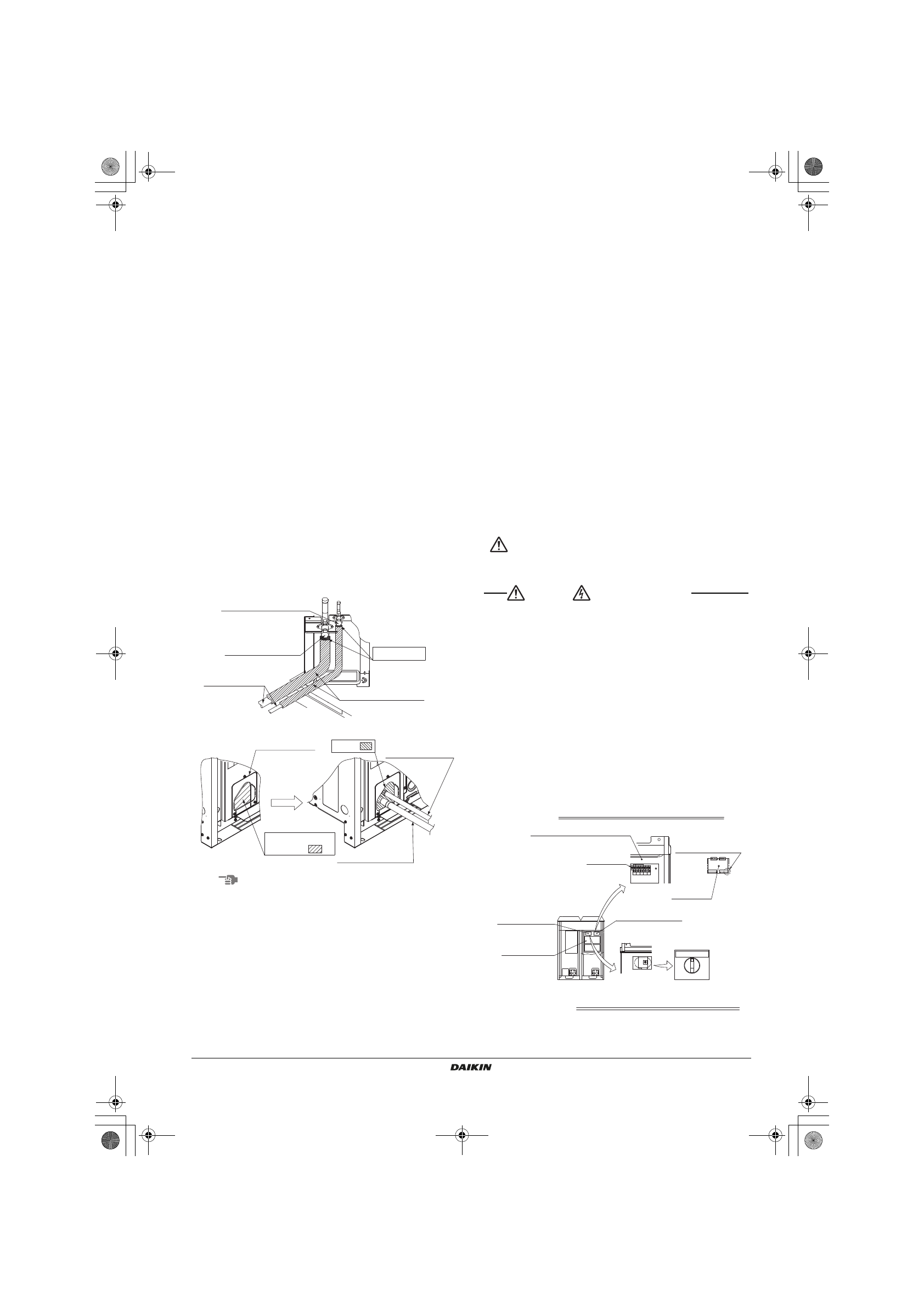

8-2 Работы по тепловой изоляции
• Обязательно выполняйте тепловую изоляцию трубопровода
после проверки герметичности и вакуумной сушки.
• Обязательно выполняйте тепловую изоляцию жидкостных
и газовых трубопроводов в соединительном трубопроводе.
В противном случае может возникнуть утечка воды.
• Обязательно изолируйте газовый и жидкостный
соединительный трубопровод. В противном случае может
произойти утечка. Обратитесь к следующей диаграмме как
к общему руководству, при выборе толщины изоляции.
• Минимальная температура входа жидкостной трубы 0°C
минимальная температура входа газовой трубы: –45°C
• Укрепите изоляционный материал на трубопроводе
хладагента в соответствии с местными условиями тепловой
изоляции. В противном случае, поверхность изоляционного
материала может привести к конденсации росы.
• Если конденсат росы на запорных клапанах, вероятно, будет течь
внутренней стороне блока через зазор между изоляционным
материалом и трубопроводом, потому что наружный блок
установлен выше внутреннего блока или по некоторым другим
причинам, выполните соответствующую обработку, например,
зачеканивание соединения (см. рисунки ниже).
• Присоедините крышку выхода трубопровода с открытым
пробитым отверстием. Если существуют мелкие животные,
проникающие через выходное отверстие трубопровода,
закройте выходное отверстие трубопровода материалом
препятствующим этому (закупается на месте) при завершении
шагов
"10. ПОВТОРНОЕ НАПОЛНЕНИЕ ХЛАДАГЕНТОМ" на
(см. рисунки ниже).
Используйте выходное отверстие трубопровода для работ,
требуемых во время шагов
(например, работы
по вставке в зарядного шланга).
Note
• После освобождения выбивных отверстий рекомендуется
удалить заусеницы в пробитых отверстиях и покрасить края
используя ремонтную краску.
8-3 Профилактический контроль устройства
и условий монтажа
Обязательно соблюдайте следующее.
Для тех, кто выполняет электротехнические работы
"7-2 Порядок выполнения входящей электропроводки" на
1.
Убедитесь, что нет дефектной силовой проводки или
ослабших гаек.
См.
"7-3 Порядок выполнения электропроводки питания" на
.
2.
Не ухудшена ли изоляция основной сети электропитания?
Измерьте изоляцию и проверьте, чтобы изоляция выше
обычного значения в соответствии с действующим местными
и государственными нормами.
Для тех, кто выполняет работы по трубопроводу
1.
Убедитесь, что размера трубопровода правильный.
См.
"6-1 Выбор материала трубопровода" на странице 8
2.
Убедитесь, что изоляция сделана.
См.
"8-2 Работы по тепловой изоляции" на странице 18
3.
Убедитесь, что нет дефектов трубопровода хладагента.
См.
"6. ТРУБКИ ДЛЯ ХЛАДАГЕНТА" на странице 6
9. ПРОВЕРКИ ПОСЛЕ ЗАВЕРШЕНИЯ
РАБОТЫ
• Убедитесь, что следующие работы выполнены в соответствии
с инструкцией по монтажу.
Q
Работы по трубопроводу
Q
Работы по проводке
Q
Проверка герметичности / вакуумная сушка
Q
Монтажные работы для внутреннего блока
10. ПОВТОРНОЕ НАПОЛНЕНИЕ
ХЛАДАГЕНТОМ
Для подрядчика заполняющего хладагент
Используйте хладагент R410A для заполнения.
Баллон хладагента R410A окрашивается розовой полосой.
Warning
Electric Shock Warning
• Надежно закройте крышку блока управления перед
включением питания.
• Перед включением питания, проверьте через смотровое
отверстие (слева) крышки блока управления, рабочий
выключатель установленный на ВЫКЛ.
Если рабочий выключатель установлен в ВКЛ., вентилятор
может вращаться.
• Проверьте СИД индикаторы на печатной плате (A1P)
наружного блока через смотровое отверстие (на правой
стороне) крышки блока управления после того, как наружный
блок будет включен (см. рисунок).
(Компрессор не будет работать в течение приблизительно
2 минут после того, как будет включен наружный блок.
H2P мигает в течение первых пяти секунд, когда включен
источник питания. Если оборудование в порядке, то H2P
выключится через пять секунд. H2P горит в случае
ненормальной работы.)
Ɂɚɤɨɤɫɨɜɵɜɚɧɢɟ
ɢɬɩ
ɂɡɨɥɹɰɢɨɧɧɵɣɦɚɬɟɪɢɚɥ
ȼɧɭɬɪɟɧɧɢɟɧɚɪɭɠɧɵɟ
ɦɟɠɛɥɨɱɧɵɟ
ɬɪɭɛɨɩɪɨɜɨɞɵ
Ȼɨɤɨɜɨɣɝɚɡɨɜɵɣ
ɡɚɩɨɪɧɵɣɤɥɚɩɚɧ
Ȼɨɤɨɜɨɣɠɢɞɤɨɫɬɧɵɣ
ɡɚɩɨɪɧɵɣɤɥɚɩɚɧ
Ȼɥɨɤɟ
Ɉɬɤɪɨɣɬɟɜɵɛɢɜɧɵɟ
ɨɬɜɟɪɫɬɢɹɜ
Ɍɪɭɛɨɩɪɨɜɨɞ
ɠɢɞɤɨɫɬɧɵɣ
ɫɬɨɪɨɧɵ
Ɍɪɭɛɨɩɪɨɜɨɞɫɝɚɡɨɜɨɣ
ɫɬɨɪɨɧɵ
Ʉɪɵɲɤɚɜɵɯɨɞɧɨɝɨ
ɨɬɜɟɪɫɬɢɹɬɪɭɛɤɢ
Ɋɚɛɨɱɢɣɜɵɤɥɸɱɚɬɟɥɶ
ɡɚɜɨɞɫɤɚɹɭɫɬɚɧɨɜɤɚ2))
ȼɕɄɅ
21
2))
5(027(
ȾɂɋɌȺɇɐɂɈɇɇɕɃ
Ʉɪɵɲɤɚ
ɫɦɨɬɪɨɜɨɝɨ
ɨɬɜɟɪɫɬɢɹ
ɉɨɞɧɢɦɢɬɟɷɬɭ
ɩɟɬɥɸɢɨɬɤɪɨɣɬɟ
ɤɪɵɲɤɭ
ɋɜɟɬɨɞɢɨɞ
+3a3
Ʉɪɵɲɤɚɛɥɨɤɚɭɩɪɚɜɥɟɧɢɹ
ɋɦɨɬɪɨɜɨɟɨɤɧɨɫɩɪɚɜɚ
ɜɟɪɯɧɹɹɩɪɚɜɚɹɫɬɨɪɨɧɚɛɥɨɤɚɭɩɪɚɜɥɟɧɢɹ
ɋɦɨɬɪɨɜɨɟɨɤɧɨɫɥɟɜɚ
ɜɟɪɯɧɹɹɥɟɜɚɹɫɬɨɪɨɧɚɛɥɨɤɚɭɩɪɚɜɥɟɧɢɹ
Ȼɥɨɤɭɩɪɚɜɥɟɧɢɹ
ɋɦɨɬɪɨɜɨɟɨɤɧɨ
ɫɩɪɚɜɚ
ɋɦɨɬɪɨɜɨɟ
ɨɤɧɨɫɥɟɜɚ
