LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1C – 2016.02
Руководство по монтажу
4
2-3 Пример конфигурации системы
1
Инструкция по эксплуатации
2
Инструкция по монтажу
3
Зажимы
4
Дополнительные трубки (Установлены на нижней раме)
2-4 Ограничения внутреннего блока
• Установите механический термостатический расширительный
клапан R410A на каждый внутренний блок.
• Изолируйте блок чувствительного элемента механического
термостатического расширительного клапана.
• Установите электромагнитный клапан R410A (максимальное
операционное дифференциальное давление 3,5 MPa [35 бар]
или более) со стороны первого контура механического
термостатического расширительного клапана, описанного
выше на каждом внутреннем блоке.
• Установите фильтр со стороны первого контура
электромагнитного клапана, описанного выше на каждый
внутренний блок. Определите номер ячейки фильтра,
на основании размера, определенного электромагнитным
клапаном и используемым механическим термостатическим
расширительным клапаном.
• Направьте канал к внутреннему теплообменнику блока так,
чтобы движение хладагента направлялось сверху вниз.
• При установке большого количества внутренних блоков,
убедиться, что они установлены на одном уровне.
• Используйте либо размораживание в нерабочий период цикла
или размораживание электрообогревателем, в качестве вида
размораживания. Модели с размораживанием горячим газом
использовать нельзя.
• Установите общее значение внутреннего объема испарителя
(холодильник/морозильник) для соединения и общий объем
хладагента в испарителе, который может восстанавливаться
в блоке кондиционера, закрыванием жидкостного
электромагнитного клапана, установленного на стороне
охлаждения до минимального количества или ниже.
LREQ5, 6: 22 l или ниже
LREQ8, 10, 12: 33 l или ниже
LREQ15, 20: 42 l или ниже
3. ВЫБОР МЕСТА УСТАНОВКИ
Выберите место для установки, удовлетворяющее следующим
условиям. Получите разрешение клиента.
1.
На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
2.
Чиллер должен быть размещен так, чтобы выходящий из него
поток воздуха и издаваемый им шум не беспокоили
окружающих.
3.
Основание, на котором устанавливается чиллер, должно быть
достаточно прочным, чтобы выдержать его вес, и ровным,
чтобы исключить возникновение излишних шумов и вибрации.
4.
Длина трубопровода между наружным блоком и внутренним
блоком не могут превышать допустимую длину трубопровода.
(см. раздел
"6. ТРУБКИ ДЛЯ ХЛАДАГЕНТА" на странице 6
)
5.
Места, где клапан всасывания блока и клапан выхода вообще
не обращены в сторону ветра.
Ветер, направленный непосредственно на клапаны
всасывания или выхода, будет препятствовать работе блока.
В случае необходимости установите какое-либо заграждение,
чтобы оградить от ветра.
6.
Вокруг чиллера должно быть достаточно места для про ведения
сервисного обслуживания и свободной циркуляции воздуха.
"Примеры пространства для установки" на странице 4
минимальных требований по пространству.)
Примеры пространства для установки
• Требование к пространству для установки, показано на
следующем рисунке, является эталоном для процесса
охлаждения, когда наружная температура 32°C.
Если расчетная наружная температура превышает 32°C или
тепловая нагрузка, превышает максимальную емкость во всем
наружном блоке, займите еще большее место на входе,
показанное на следующем рисунке.
• Во время монтажа, установите блоки, используя наиболее
подходящий из образцов, показанных на следующем рисунке
для рассматриваемого размещения, учитывающий
передвижение людей и ветер.
• Если количество установленных блоков больше, чем показано
на образце на следующем рисунке, установите блоки, таким
образом, чтобы не было коротких замыканий.
• Что касается пространства перед блоком, при установке
блока, рассчитайте пространство необходимое для местной
трубки для хладагента.
• Если не применяются условия эксплуатации как на
следующем рисунке, свяжитесь с Вашим дилером или
непосредственно с Daikin.

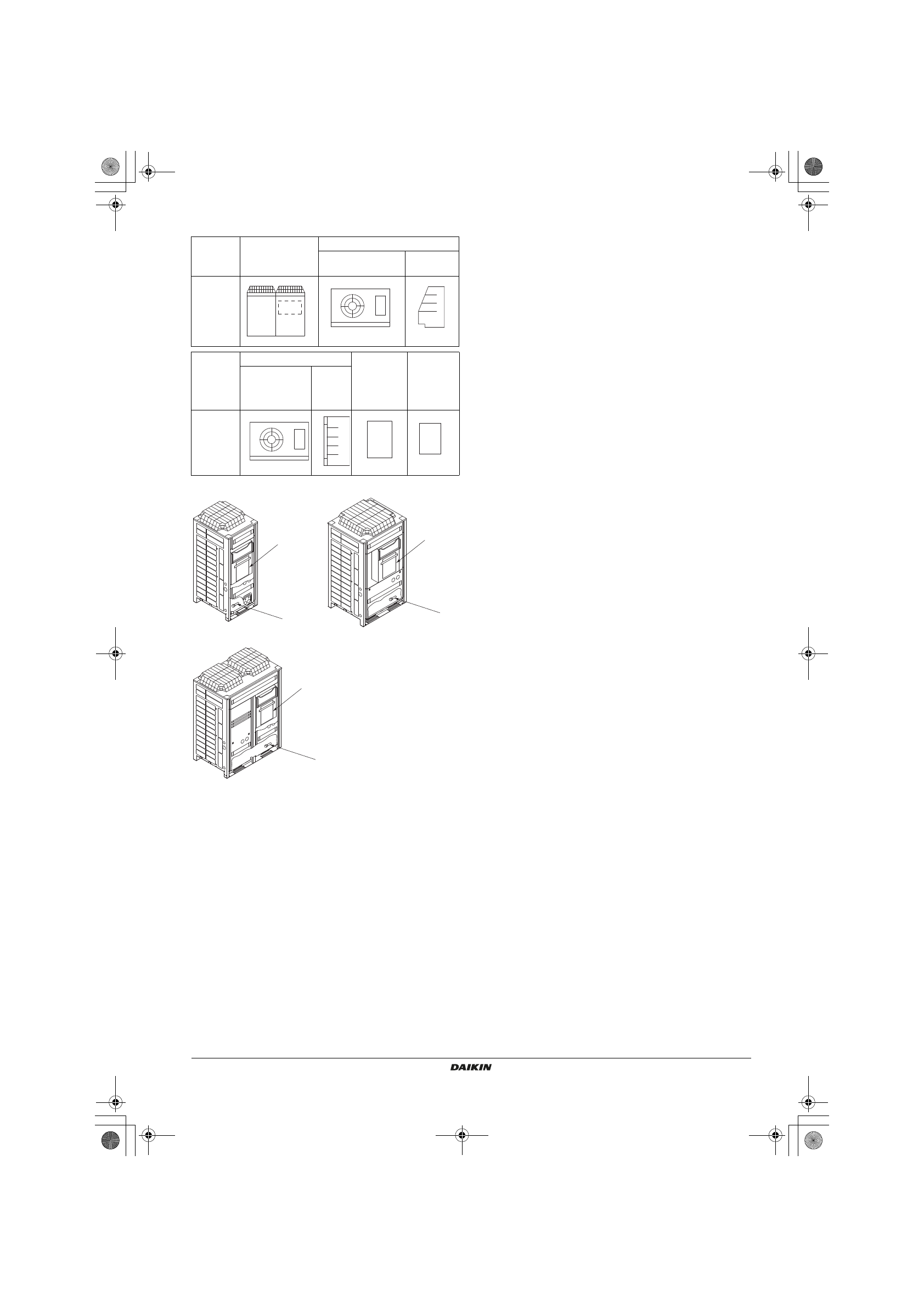

Наиме-
нование
Наружный
агрегат
Внутренний агрегат
Охладитель
блока
Витрина
Форма
Наимено-
вание
Внутренний агрегат
Панель
управления
(Размора-
живание)
Панель
предупре-
дительной
сигнализа-
ции
Охладитель
блока
Витрина
Форма
1, 2, 3
1, 2, 3
4
4
LREQ5, LREQ6
LREQ8, LREQ10, LREQ12
1, 2, 3
4
LREQ15, LREQ20
