                                                                         INGLÊS - INSTRUÇÕES ORIGINAIS
Este manual constitui um importante documento de suporte para as pessoas qualificadas mas nunca poderá substituí-las.

Agradecemos por ter adquirido este chiller

LER  CUIDADOSAMENTE  O  PRESENTE  MANUAL
ANTES  DE  EFETUAR  A  INSTALAÇÃO  E  A  ATIVAÇÃO
DA UNIDADE.
A

INSTALAÇÃO

IMPRÓPRIA

PODE

CAUSAR

CHOQUES

ELÉTRICOS,

CURTO-CIRCUITOS,

VAZAMENTOS,  INCÊNDIOS  OU  OUTROS  DANOS
PARA  A  APARELHAGEM,  ALÉM  DE  LESÕES  PARA
AS PESSOAS.
A  UNIDADE  DEVE  SER  INSTALADA  POR  UM
OPERADOR/TÉCNICO PROFISSIONAL.
A

ATIVAÇÃO

DEVE

SER

EFETUADA

POR

PROFISSIONAIS AUTORIZADOS E PREPARADOS.
PORÉM,  AS  ATIVIDADES  DEVEM  SER  EFETUADAS
DE ACORDO COM AS LEIS E NORMATIVAS LOCAIS.
A  INSTALAÇÃO  E  A  ATIVAÇÃO  DA  UNIDADE  SÃO
PROIBIDAS  SE  TODAS  AS  INSTRUÇÕES  CONTIDAS
NO PRESENTE MANUAL NÃO FOREM CLARAS.
EM

CASO

DE

DÚVIDAS,

INFORMAÇÕES

E

CONSELHOS  CONTACTAR  O  REPRESENTANTE  DO
PRODUTOR.

Descrição

A  unidade  adquirida  é  um  “chiller  refrigerado  a  ar”,  uma
máquina  pensada  para  resfriar  a  água  (ou  mistura  de  água-
glicol)  dentro  dos  limites  descritos  a  seguir.  O  funcionamento
da  unidade  é  baseado  na  compressão,  condensação  e
evaporação do vapor de acordo com o ciclo de Carnot inverso.
Os principais componentes são:
-

Compressor  de  parafuso  para  aumentar  a  pressão  do
vapor refrigerante da evaporação a da condensação.

-

Evaporador,  onde  o  refrigerante  líquido  a  baixa  pressão
evapora arrefecendo a água.

-

Condensador, onde o vapor de alta pressão se condensa
eliminando  na  atmosfera  o  calor  removido  da  água
arrefecida  graças  a  um  permutador  de  calor  arrefecido  a
ar.

-

Válvula  de  expansão  que  permite  reduzir  a  pressão  do
líquido condensado de condensação a de evaporação.

Informações gerais

Todas  as  unidades  são  designadas  com  esquemas
elétricos, desenhos certificados placa de identificação e
DOC  (Declaração  de  conformidade).  Estes  documentos
mostram  todos  os  dados  técnicos  da  unidade  que  foi
adquirida  e  DEVEM  SER  CONSIDERADOS  PARTE
INTEGRANTE E ESSENCIAIS DESTE MANUAL.

Em  caso  de  discrepância  entre  o  presente  manual  e  os
documentos  da  aparelhagem  referir-se  aos  documentos  que
se  encontram  na  máquina.  Em  caso  de  dúvida  contactar  o
representante do produtor.

O  presente manual  tem como  objetivo  garantir  ao  instalador  e
operador o funcionamento, ativação e manutenção corretos da
unidade, sem causar riscos às pessoas, animais e ou objetos.

Recebimento da unidade

Assim  que  a  unidade  chegar  ao  local  final  de  instalação  deve
ser  inspecionada  para  individualizar  eventuais  danos.  Todos
os  componentes  descritos  na  nota  de  entrega  devem  ser
inspecionados e controlados.
Se  a  unidade  estiver  danificada  não  remover  o  material
danificado  e  comunicar,  imediatamente,  o  dano  à  empresa
transportadora e pedir para que a unidade seja inspecionada.
Comunicar  imediatamente  o  dano  ao  representante  do
produto e enviar, se possível, fotografias que possam ser úteis
para individualizar as responsabilidades.
O  dano  não  deve  ser  consertado  até  que  o  representante  da
empresa transportadora efetue a inspeção.
Antes  de  instalar  a  unidade  verificar  se  o  modelo  e  a  tensão
elétrica  indicada  na  placa  estão  corretos.  A  responsabilidade
por  eventuais  danos,  depois  que  a  unidade  foi  aceita  e
recebida, não pode ser atribuída ao produtor.

Limites operativos

Depósito
As condições ambientais devem haver os seguintes limites:
Temperatura ambiente mínima

:

-20°C

Temperatura ambiente máxima  :

57°C

Humidade máxima relativa

:

95%

sem

condensação
O  depósito com  temperatura  inferior  ao  mínimo  pode  danificar
os  componentes  e  o  depósito  efetuado  em  temperatura
superior  ao  máximo  pode  fazer  com  que  as  válvulas  de
segurança  abram.  O  depósito  em  atmosfera  de  condensação
pode danificar os componentes elétricos.

Funcionamento
O funcionamento é permitido dentro dos limites indicados nas
figuras seguintes "Limites operacionais".
A  unidade  deve  ser  utilizada  com  capacidade  de  água  do
evaporador  entre  50%  e  140%  da  capacidade  nominal  (em
condições normais de operações).
O  funcionamento  fora  dos  limites  indicados  pode  danificar  a
unidade.
Em caso de dúvida contactar o representante do produtor.


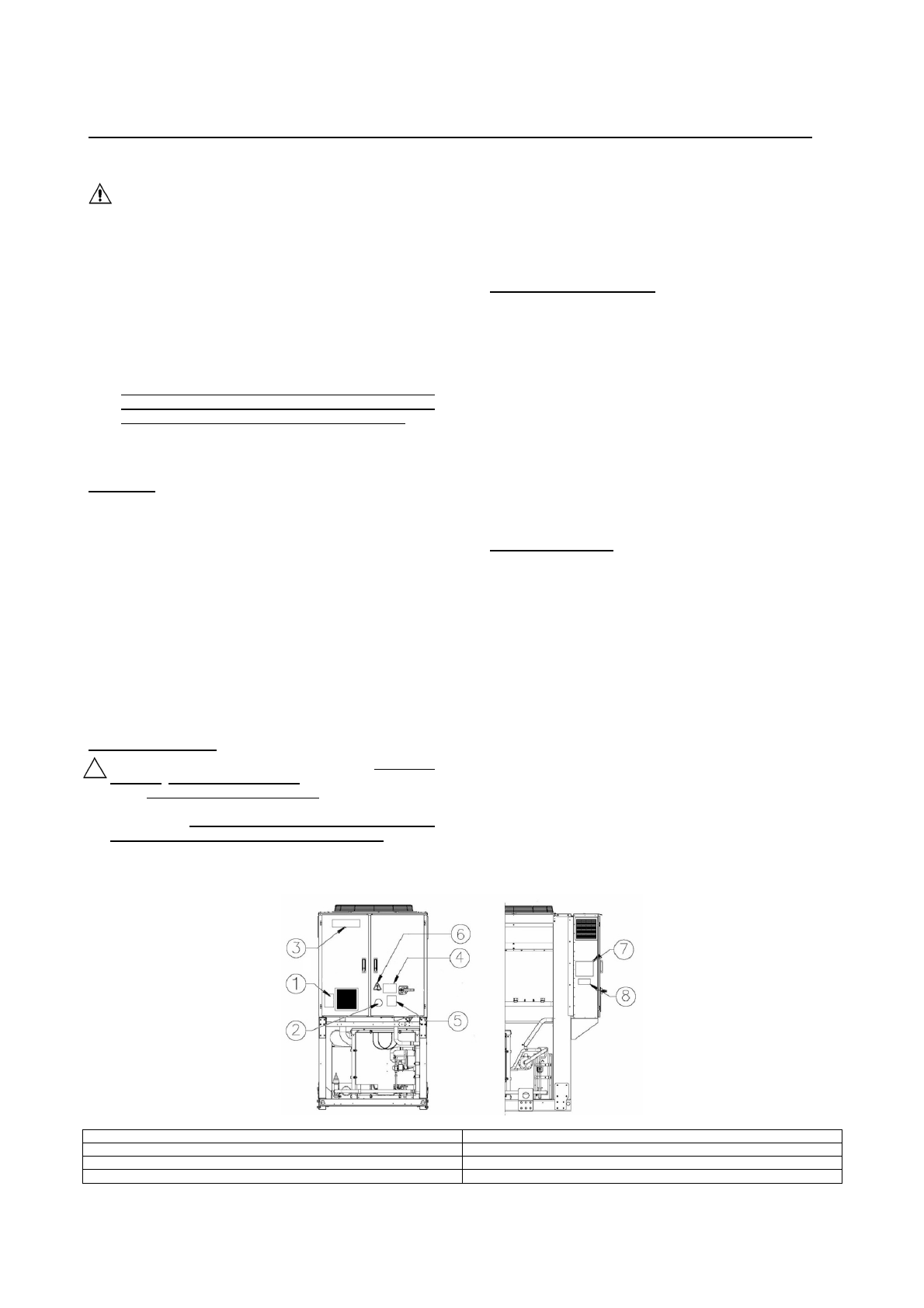

 Figura 1- Descrição das etiquetas aplicadas ao painel elétrico

Identificação da etiqueta

1 - Símbolo do gás não inflamável

5 - Advertência fixação dos cabos

2 - Tipo de gás

6 - Símbolo de perigo elétrico

3 - Logotipo do produtor

7 - Instruções de elevação

4 - Advertência de tensão perigosa

8 - Dados da placa de identificação da unidade
