 D-EIMAC00904-14EU - 31/229

ANGLAIS - INSTRUCTIONS ORIGINALES

Ce  manuel  constitue  un  document  de  support  important  pour  le  personnel  qualifié,  mais  ne  peut  toutefois  pas  remplacer  le
personnel lui-même.

Merci d'avoir choisi ce chiller

LIRE  ATTENTIVEMENT  LE  PRESENT  MANUEL  AVANT
DE  PROCEDER  A  L'INSTALLATION  ET  A  LA  MISE  EN
MARCHE DE L'UNITE.
UNE  INSTALLATION  IMPROPRE  PEUT  CAUSER  DES
DECHARGES  ELECTRIQUES,  DES  COURTS-CIRCUITS,
DES

FUITES,

DES

INCENDIES

ET

D'AUTRES

DOMMAGES

A

L'APPAREIL

OU

LESIONS

AUX

PERSONNES.
L'UNITE

DOIT

ETRE

INSTALLEE

PAR

UN

OPERATEUR/TECHNICIEN PROFESSIONNEL.
LA  MISE  EN  MARCHE  DE  L'UNITE  DOIT  ETRE
EFFECTUEE  PAR  DES  PROFESSIONNELS  AUTORISES
ET FORMES.
TOUTES  LES  ACTIVITES  DOIVENT  ETRE  EFFECTUEES
CONFORMEMENT

AUX

LEGISLATIONS

ET

AUX

NORMES LOCALES EN VIGUEUR.
L'INSTALLATION  ET  LA  MISE  EN  MARCHE  DE  L'UNITE
SONT  ABSOLUMENT  INTERDITES  SI  TOUTES  LES
INSTRUCTIONS  CONTENUES  DANS  LE  PRESENT
MANUEL NE SONT PAS CLAIRES.
EN  CAS  DE  DOUTE,  POUR  TOUTE  INFORMATION  OU
CONSEIL,

CONTACTER

LE

REPRESENTANT

DU

FABRICANT.

Description

L'unité  acquise  est  un  «groupe  de  froid  par  refroidissement  d'air»,
un  appareil  conçu  pour  refroidir  l'eau  (ou  un  mélange  eau-glycol)
dans le respect des limites décrites ci-après. Le fonctionnement de
l'unité  est  basé  sur  la  compression,  la  condensation  et
l'évaporation  de  la  vapeur,  selon  le  cycle  de  Carnot  inversé.  Ses
principaux composants sont les suivants:
-

Compresseur  à  vis  pour  augmenter  la  pression  de  la  vapeur
réfrigérante,  de  la  pression  d'évaporation  à  celle  de
condensation.

-

Évaporateur,  où  le  liquide  réfrigérant  à  basse  pression
s'évapore  pour  refroidir  l'eau  dans  le  « Mode  de
refroidissement »

-

Condensateur, où la vapeur à haute pression se condense en
éliminant  dans  l'atmosphère  la  chaleur  retirée  à  l'eau
refroidie,  grâce  à  un  échangeur  de  chaleur  refroidi  par  air
dans le mode de refroidissement.

-

Détendeur,  qui  permet  de  réduire  la  pression  du  liquide
condensé,  de  la  pression  de  condensation  à  celle
d'évaporation.

Généralités

«Toutes  les  unités  sont  livrées  avec  schémas  électriques,
dessins  certifiés,  plaque  signalétique;  et  Déclaration  de
conformité  (DOC);  ces documents  comportent  les  données
techniques  de  l'unité  acquise  et  DOIVENT  ETRE

CONSIDERES

COMME

PARTIE

INTEGRANTE

ET

ESSENTIELLE DE CE MANUEL»

En cas d'incohérence entre le présent manuel et les documents de
l'appareil, se  référer  aux  documents  situés sur  la  machine.  En cas
de doute, contacter le représentant du fabricant.

L'objet  du  présent manuel  est  de  faire  en sorte  que  l'installateur  et
l'opérateur garantissent un fonctionnement, une mise en service et
un  entretien  corrects  de  l'unité,  sans  créer  de  risques  pour  les
personnes, les animaux et/ou les objets.

Réception de l'unité

L'unité  doit  être  inspectée  pour  détecter  tout  dommage  éventuel
dès  son  arrivée  sur  le  site  d'installation  définitif.  Tous  les
composants décrits sur le bon de livraison doivent être inspectés et
contrôlés.
Si l'unité est endommagée, ne pas enlever le matériel endommagé
et  communiquer  immédiatement  ce  dommage  à  la  compagnie  de
transport en lui demandant d'inspecter l'unité.
Communiquer  immédiatement  le  dommage  au  représentant  du
fabricant, en lui envoyant si possible des photos pouvant être utiles
pour déterminer les responsabilités.
Le  dommage  ne  doit  pas  être  réparé  tant  que  l'inspection  n'a  pas
été effectuée par le représentant de la compagnie de transport.
Avant  d'installer  l'unité,  vérifier  que  le  modèle  et  la  tension
électrique  indiquée  sur  la  plaque soient corrects. La  responsabilité
pour  d'éventuels  dommages  après  l'acceptation  de  l'unité  ne
pourra être imputée au fabricant.

Limites de fonctionnement

Stockage
Les  conditions  ambiantes  doivent  correspondre  aux  limites
suivantes:
Température ambiante minimum

:

-20°C

Température ambiante maximum

:

57°C

Humidité relative maximum

:

95% sans condensation

Le stockage à une température inférieure au minimum indiqué peut
endommager  les  composants  et  le  stockage  à  une  température
supérieure  au  maximum  peut  provoquer  l'ouverture  des  soupapes
de  sécurité.  Le  stockage  dans  une  atmosphère  de  condensation
peut endommager les composants électriques.

Fonctionnement
Le fonctionnement est autorisé dans les limites indiquées dans les
figures suivantes "Limites de fonctionnement".
L'unité  doit  être  utilisée  avec  un  débit  de  l'eau  de  l'évaporateur
compris entre 50% et 140% du débit nominal (dans des conditions
de fonctionnement standard).
Le  fonctionnement  hors  des  limites  indiquées  peut  endommager
l'unité.
En cas de doute, contacter le représentant du fabricant

.

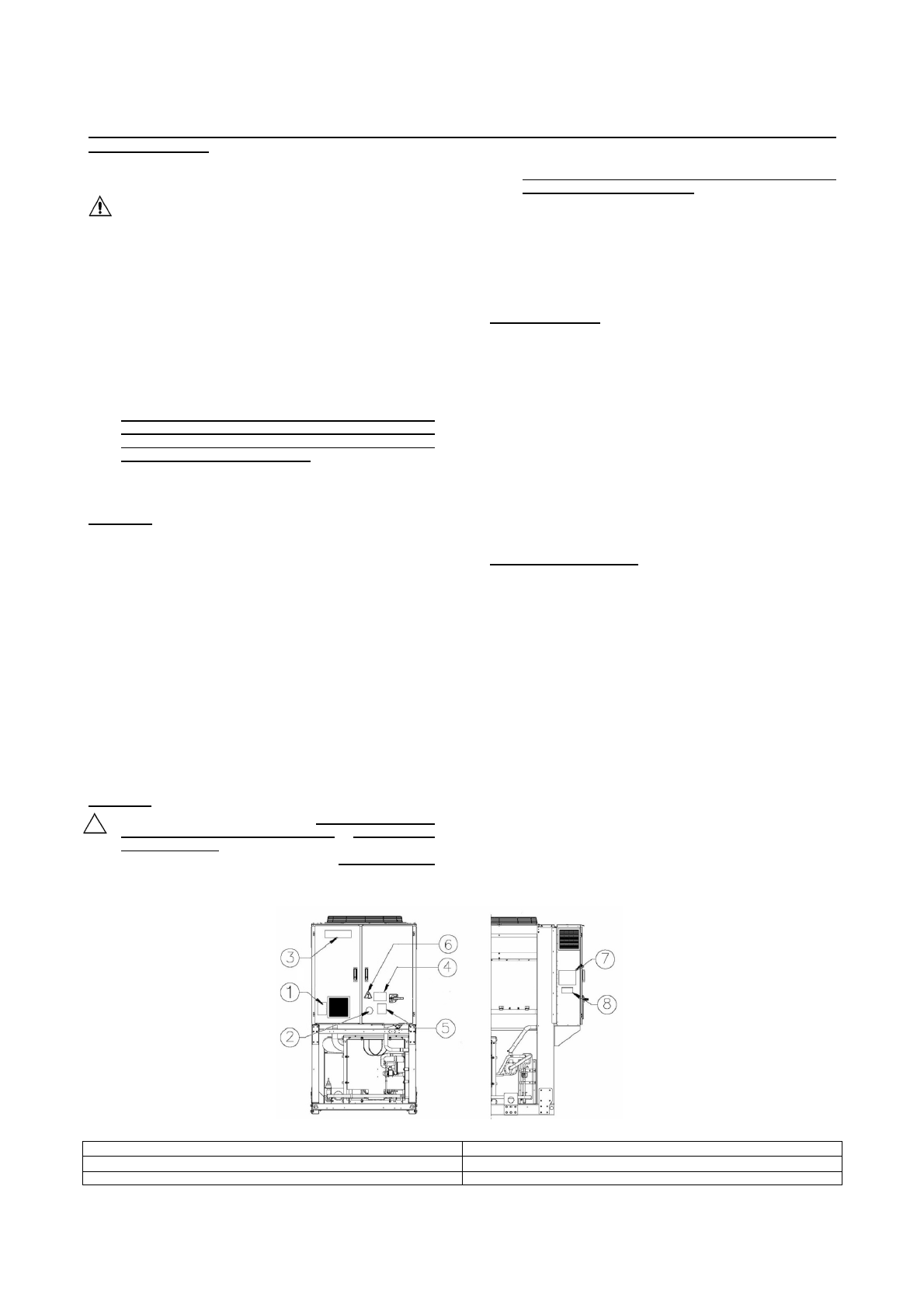

Figure 1 - Description des étiquettes appliquées sur le tableau électrique

Identification de l'étiquette

1 –

 Symbole du gaz non inflammable

5 –

Avertissement serrage des câbles

2 – Type de gaz

6 –

 Symbole indiquant un danger électrique

3 – Logo du fabricant

7 – Instructions de levage
