                                                                         INGLESE - ISTRUZIONI ORIGINALI
Questo  manuale  costituisce  un  importante  documento  di  supporto  per  il  personale  qualificato,  ma  non  può  mai  sostituirsi  a
esso.

Grazie per aver acquistato questo chiller

PRIMA  DI  PROCEDERE  CON  L’INSTALLAZIONE  E
L’AVVIO  DELL’UNITA’  LEGGERE  ATTENTAMENTE  IL
PRESENTE MANUALE.
UN’INSTALLAZIONE

IMPROPRIA

PUO’

CAUSARE

SCOSSE  ELETTRICHE,  CORTOCIRCUITI,  PERDITE,
INCENDI

O

DANNI

DI

ALTRO

TIPO

ALL’APPARECCHIATURA O LESIONI ALLE PERSONE.
L’UNITA’

DEVE

ESSERE

INSTALLATA

DA

UN

OPERATORE/TECNICO PROFESSIONISTA
L’AVVIO  DELL’UNITA’  DEVE  ESSERE  ESEGUITO  DA
PROFESSIONISTI AUTORIZZATI E PREPARATI
TUTTE  LE  ATTIVITA’  DEVONO  ESSERE  EFFETTUATE
NEL  RISPETTO  DELLE  LEGGI  E  DELLE  NORMATIVE
LOCALI.
SE  LE  ISTRUZIONI  CONTENUTE  NEL  PRESENTE
MANUALE

NON

FOSSERO

CHIARE,

E’

ASSOLUTAMENTE

VIETATO

PROCEDERE

CON

L’INSTALLAZIONE E L’AVVIO DELL’UNITA’.
IN CASO DI DUBBIO E PER MAGGIORI INFORMAZIONI E
CONSIGLI  CONTATTARE  IL  RAPPRESENTANTE  DEL
PRODUTTORE.

Descrizione

L’unità  acquistata  è  un  “chiller  raffreddato  ad  aria”,  una  macchina
pensata  per  raffreddare  l’acqua  (o  una  miscela  di  acqua-glicole)
entro i limiti descritti qui di seguito. L’unità funziona basandosi sulla
compressione,  condensazione  ed  evaporazione  del  vapore,
secondo  il  ciclo  di  Carnot  inverso,  ed  è  composta  principalmente
da:
-

Un  compressore  a  vite  che  aumenta  la  pressione  del  vapore
refrigerante  da  quella  di  evaporazione  a  quella  di
condensazione

-

Un  evaporatore  nel  quale  il  refrigerante  liquido  a  bassa
pressione evapora per raffreddare l’acqua

-

Un  condensatore  dove  il  vapore  ad  alta  pressione  si
condensa  eliminando  nell’atmosfera  il  calore  rimosso
dall’acqua  raffreddata  grazie  a  uno  scambiatore  di  calore
raffreddato ad aria.

-

Una  valvola  di  espansione  che  consente  di  ridurre  la
pressione  del  liquido condensato  da  quella di  condensazione
a quella di evaporazione.

Informazioni generali

Tutte  le  unità  vengono  consegnate  accompagnate  da
schemi  elettrici,  disegni  dotati  di  certificazione,
targhetta  identificativa  e

DOC

(Dichiarazione

di

conformità);  questi  documenti  riportano  tutti  i  dati  tecnici
dell'unità  acquistata  e  SONO  DA  CONSIDERARE  PARTE
INTEGRANTE

ED

ESSENZIALE

DEL

PRESENTE

MANUALE

In  caso  di  discrepanza  tra  il  presente  manuale  e  i  documenti
dell’apparecchiatura,

fare

riferimento

ai

documenti

che

accompagnano  la  macchina.  In  caso  di  dubbio  contattare  il
rappresentante del produttore.

Lo  scopo  del  presente  manuale  è  far  sì  che  l’installatore  e
l’operatore  qualificato  garantiscano  un  funzionamento,  una  messa
in  servizio  e  una  manutenzione  corretti  dell’unità,  senza  causare
rischi a persone, animali e/od oggetti.

Ricezione dell’unità

Non appena l’unità giunge al sito finale di installazione deve essere
ispezionata  per  individuare  la  presenza  di  eventuali  danni.  Tutti  i
componenti  descritti  nella  bolla  di  consegna  devono  essere
ispezionati e controllati.
In  caso  di  danneggiamento  dell’unità,  non  rimuovere  il  materiale
danneggiato  e  riferire  immediatamente  il  danno  all’azienda  di
trasporto, richiedendo l’ispezione dell’unità.
Riferire immediatamente il danno al rappresentante del produttore,
preferibilmente  con  delle  fotografie  che  facilitino  il  riconoscimento
della responsabilità
Il  danno  non  deve  essere  riparato  finché  non  viene  effettuata
l’ispezione  da  parte  del  rappresentante  della  compagnia  di
trasporti.
Prima  di  installare  l’unità  verificare  che  il  modello  e  la  tensione
elettrica  indicata  sulla  targhetta  siano  corretti.  Il  produttore  declina
ogni  responsabilità  per  eventuali  danni  che  si  verificano
successivamente all’accettazione dell’unità.

Limiti operative

Stoccaggio
Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima

:

-20 °C

Temperatura ambiente massima

:

57 °C

Umidità relativa massima

:

95% senza condensa

La  conservazione  al  di  sotto  della  temperatura  minima  potrebbe
danneggiare  i  componenti.  La  conservazione  al  di  sopra  della
temperatura massima provoca l’apertura delle valvole di sicurezza.
Lo  stoccaggio  in  un’atmosfera  di  condensa,  infine,  può
danneggiare i componenti elettrici.

Funzionamento
Il funzionamento è consentito entro i limiti indicati nelle seguenti
figure “Limiti operativi”.
L’unità  deve  essere  utilizzata  con  una  portata  dell’acqua
dell’evaporatore  compresa  tra  il  50%  e  il  140%  della  portata
nominale (in condizioni operative standard).
Il  funzionamento  al  di  fuori  dei  limiti  indicati  può  danneggiare
l’unità.
In caso di dubbio contattare il rappresentante del produttore.


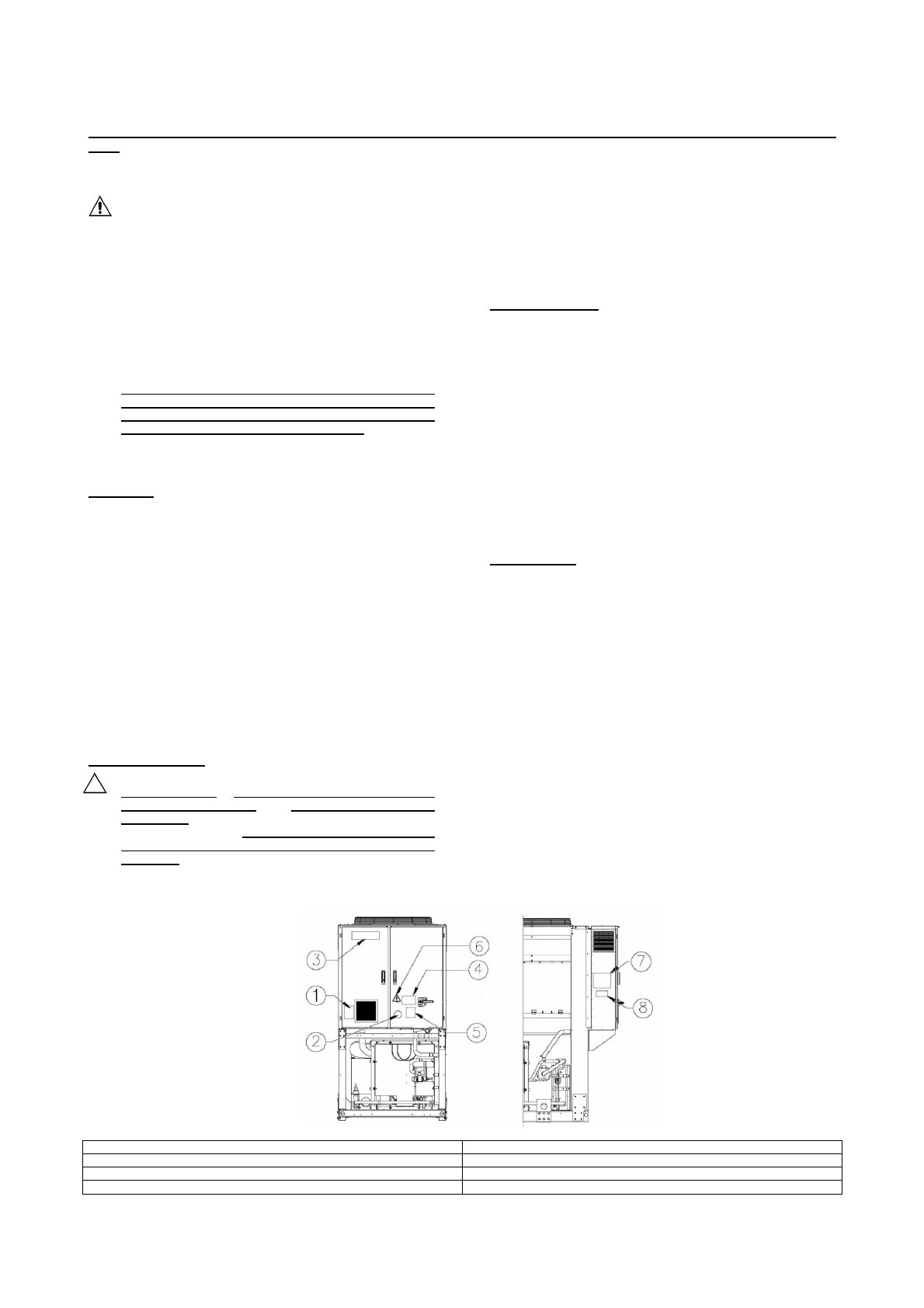

                               Figura 1 - Descrizione delle etichette applicate al pannello elettrico

Identificazione dell’etichetta

1 – Simbolo del gas non infiammabile

5 – Avviso serraggio cavi

2 – Tipo di gas

6 – Simbolo di pericolo elettrico

3 – Logo del produttore

7 – Istruzioni di sollevamento

4 – Avviso di voltaggio pericoloso

8 – Dati della targhetta dell'unità
