  D–EIMAC00904–14EU - 20/229

                                                                         ORIGINALANLEITUNG IN ENGLISCH
Diese Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dennoch kann es niemals ein Ersatz für das
Personal sein.

Vielen Dank für den Kauf dieses Chillers

DIESE ANLEITUNG BITTE VOR DER INSTALLATION UND
DER INBETRIEBNAHME AUFMERKSAM LESEN.
BEI  EINER  UNSACHGEMÄSSEN  INSTALLATION  KANN
ES  ZU  ELEKTRISCHEN  SCHLÄGEN,  KURZSCHLÜSSEN,
LECKAGEN,  BRÄNDEN  ODER  ANDEREN  SCHÄDEN  AM
GERÄT

BZW.

VERLETZUNGEN

AN

PERSONEN

KOMMEN.
DIE

EINHEIT

MUSS

DURCH

FACHPERSONAL

INSTALLIERT WERDEN.
DIE  INBETRIEBNAHME  DER  EINHEIT  MUSS  DURCH
AUTORISIERTES  UND  GESCHULTES  FACHPERSONAL
ERFOLGEN.
SÄMTLICHE  ARBEITEN  SIND  GEMÄSS  GESETZ  UND
ÖRTLICHER VORSCHRIFTEN AUSZUFÜHREN.
INSTALLATION  UND  INBETRIEBNAHME  DER  EINHEIT
SIND  STRENGSTENS  VERBOTEN,  WENN  NICHT  ALLE
IN  DER  VORLIEGENDEN  ANLEITUNG  ENTHALTENEN
ANWEISUNGEN EINDEUTIG SIND.
SICH  BITTE  BEI  ALLEN  ZWEIFELSFÄLLEN  UND  BEI
FRAGEN  AN  DEN  VERTRETER  DES  HERSTELLERS
WENDEN.

Beschreibung

Die  erworbene  Einheit  ist  ein  „luftgekühltes  Kühlaggregat“,  d.  h.
eine  Maschine  zum  Kühlen  von  Wasser  (oder  einer  Wasser-
Glykol-Mischung)  in  den  nachstehend  beschriebenen  Grenzen.
Der Betrieb der Einheit basiert auf der Kompression, Kondensation
und  Verdampfung  nach  dem  umgekehrten  Carnot-Zyklus.  Die
wichtigsten Komponenten sind:
-

Schraubenverdichter

zur

Druckerhöhung

des

Kühlmitteldampfes

vom

Verdampfungsdruck

auf

den

Kondensationsdruck.

-

Verdampfer,  in  dem  das  flüssige  Kältemittel  bei  geringem
Druck verdampft, um das Wasser im „Kühlmodus“ zu kühlen.

-

Verflüssiger,  in  dem  der  Hochdruckdampf  kondensiert  und
dadurch  die  dem  gekühlten  Wasser  entzogene  Wärme
mithilfe

eines

luftgekühlten

Wärmetauschers

in

die

Atmosphäre abführt.

-

Expansionsventil,  mit  dem  der  Druck  der  kondensierten
Flüssigkeit  vom  Kondensations-  auf  den  Verdampfungsdruck
vermindert wird.

Allgemeine Informationen

Alle  Einheiten  werden  mit  Schaltplänen,    geprüften
Zeichnungen,

Typenschild

und

DOC

(Konformitätserklärung)  ausgeliefert;  diese  Unterlagen
zeigen  alle  technischen  Daten  der  erworbenen  Einheit  und
GELTEN

ALS

FESTER

UND

WESENTLICHER

BESTANDTEIL DIESER ANLEITUNG


Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den
Unterlagen  des  Geräts  gelten  stets  die  Unterlagen  am  Gerät.  In
Zweifelsfällen bitte an den Vertreter des Herstellers wenden.

Zweck der vorliegenden Anleitung ist es, dem Installateur und dem
qualifizierten  Techniker  alle  für  die  korrekte  Installation,
Inbetriebnahme

und

Wartung

der

Einheit

erforderlichen

Informationen  an  die  Hand  zu  geben,  ohne  dass  Gefahren  für
Personen, Tiere oder Sachen entstehen.

Empfang der Einheit

Sobald  die  Einheit  am  Installationsort  eintrifft,  ist  sie  auf
Beschädigungen  zu  untersuchen.  Alle  im  Lieferschein  genannten
Komponenten müssen inspiziert und kontrolliert werden.
Für  den  Fall,  dass  die  Einheit  beschädigt  sein  sollte,  darf  das
beschädigte  Material  nicht  entfernt  werden,  sondern  der  Schaden
ist  unverzüglich  der  Speditionsfirma  anzuzeigen  und  diese  ist  zur
Inspektion der Einheit aufzufordern.
Teilen  Sie  den  Schaden  unverzüglich  dem  Vertreter  des
Herstellers mit und senden Sie wenn möglich Fotos mit ein, die bei
der Ermittlung der Verantwortlichen nützlich sein können.
Der  Schaden  darf  nicht  repariert  werden,  bevor  die  Inspektion
durch den Vertreter der Speditionsfirma erfolgt ist.
Vor  dem  Installieren  der  Einheit  ist  zu  prüfen,  ob  das  Modell  und
die  auf  dem  Typenschild  angegebene  Spannung  korrekt  sind.
Nach  der  Annahme  der  Einheit  kann  der  Hersteller  nicht  mehr  für
bestehende Schäden haftbar gemacht werden.

Betriebsgrenzen

Lagerung
Die  Umgebungsbedingungen  müssen  in  folgenden  Grenzen
liegen:
Minimale Umgebungstemperatur:

-20°C

Maximale Umgebungstemperatur:  57°C
Maximale relative Luftfeuchtigkeit

:

95%

ohne

Kondensation
Die  Lagerung  bei  einer  niedrigeren  als  der  minimalen  Temperatur
kann  zur  Beschädigung  der  Komponenten  führen.  Bei  Lagerung
oberhalb

der

maximalen

Temperatur

können

sich

die

Sicherheitsventile  öffnen.  Bei  Lagerung  in  einer  Atmosphäre  mit
Kondenswasserbildung

können

die

elektrischen

Bauteile

beschädigt werden.

Betrieb
Der Betrieb ist innerhalb der in den folgenden Abbildungen
"Betriebsgrenzen" angegebenen Grenzen zulässig.
Die  Einheit  muss  mit  einem  Wasserdurchsatz  am  Verdampfer
betrieben  werden,  der  (unter  Standard-Betriebsbedingungen)
zwischen 50% und 140% des Nenndurchsatzes liegt.
Bei  Betrieb  außerhalb  der  genannten  Grenzen  kann  die  Einheit
beschädigt werden.
Sich  in  Zweifelsfällen  bitte  an  den  Vertreter  des  Herstellers
wenden.

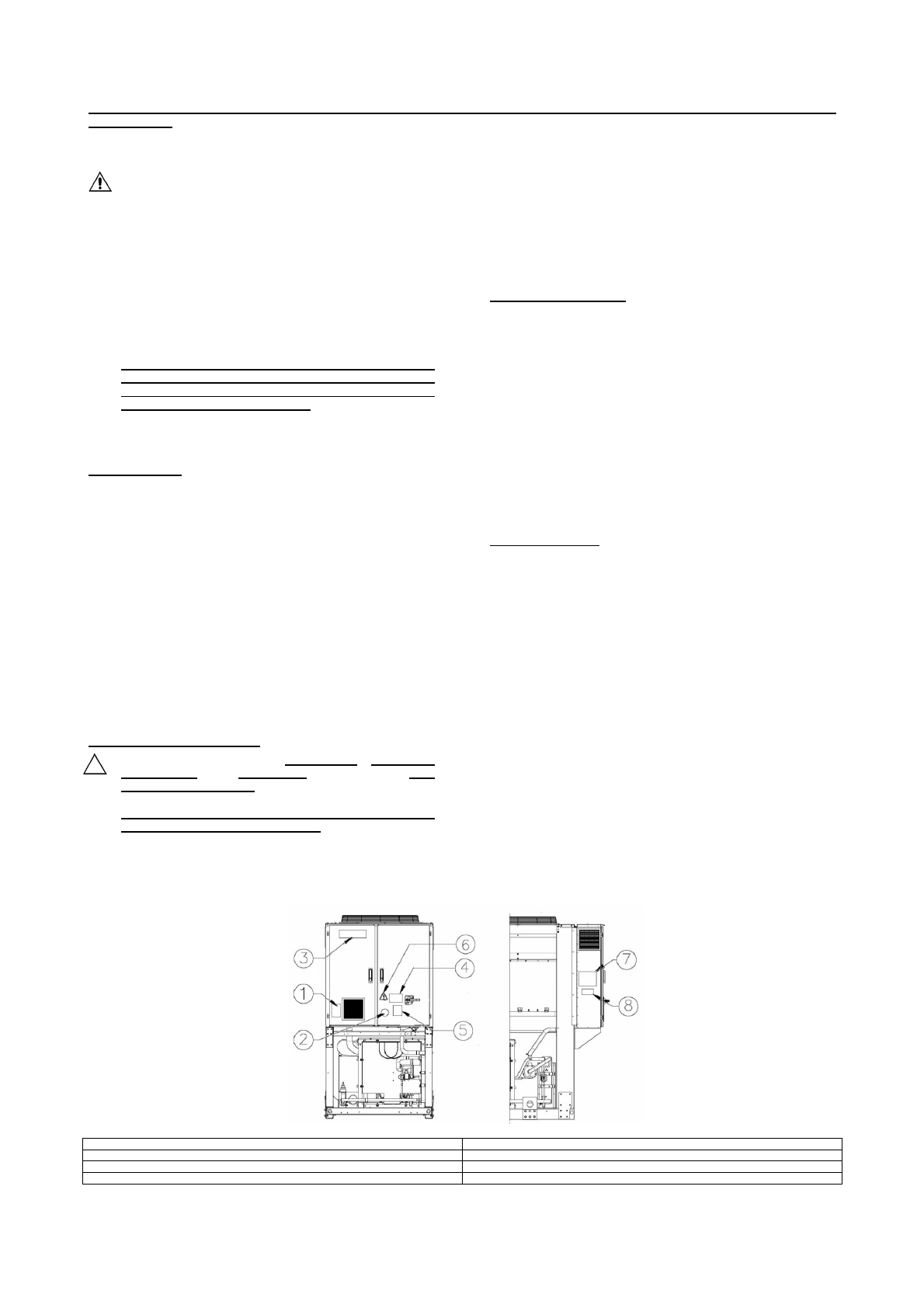

                                    Abbildung 1 - Am Schaltschrank angebrachte Klebeschilder

Angabe des Klebeschilds

1 – Symbol des nicht entzündlichen Gases

5 – Hinweis, dass der feste Sitz der Kabel kontrolliert werden muss

2 – Gasart

6 – Symbol für Stromschlaggefahr

3 – Logo des Herstellers

7 – Anweisungen zum Anheben

4 – Warnung vor gefährlicher Spannung

8 – Typenschilddaten der Einheit
