                                                                         OORSPRONKELIJKE INSTRUCTIES IN HET ENGELS
Deze  handleiding  vormt  een  belangrijk  document  ter  ondersteuning  van  het  gekwalificeerde  personeel,  niettemin  mag  het
nooit dienen als vervanging van dit personeel.

Bedankt voor uw aankoop van deze waterkoeler

LEES

AANDACHTIG

DEZE

HANDLEIDING

VOORALEER

VERDER

TE

GAAN

MET

DE

INSTALLATIE EN HET OPSTARTEN VAN DE GROEP.
EEN  ONJUISTE  INSTALLATIE  KAN  ELEKTRISCHE
SCHOKKEN,  KORTSLUITING,  LEKKEN,  BRAND  OF
ANDERE  SCHADE  AAN  APPARATUUR  OF  LETSELS
AAN PERSONEN VEROORZAKEN.
DE  GROEP  MOET  DOOR  EEN  GESPECIALISEERDE
OPERATOR/TECHNICUS

WORDEN

GEÏNSTALLEERD.
HET  OPSTARTEN  VAN  DE  GROEP  MOET  WORDEN
UITGEVOERD  DOOR  ERKENDE  SPECIALISTEN  DIE
HIERTOE OPGELEID ZIJN.
ALLE

ACTIVITEITEN

MOETEN

WORDEN

UITGEVOERD  IN  OVEREENSTEMMING  MET  DE
PLAATSELIJKE WETTEN EN NORMEN.
DE  INSTALLATIE  EN  HET  OPSTARTEN  VAN  DE
GROEP  IS  ABSOLUUT  VERBODEN  WANNEER  ALLE
INSTRUCTIES  DIE  IN  DEZE  HANDLEIDING  WORDEN
GEGEVEN NIET DUIDELIJK ZIJN.
NEEM

CONTACT

OP

MET

DE

VERTEGENWOORDIGER  VAN  DE  FABRIKANT  VOOR
INLICHTINGEN EN TIPS IN GEVAL VAN TWIJFEL.

Beschrijving

De aangekochte groep is een “luchtgekoelde waterkoeler”, een
machine  ontwikkeld  om  water  (of  een  mengsel  van  water  en
glycol)  te  koelen  binnen  de  hierna  beschreven  beperkingen.
De  werking  van  de  machine  is  gebaseerd  op  compressie,
condensatie  en  verdamping  van  de  stoom,  volgens  de
omgekeerde Carnotcyclus. De belangrijkste componenten zijn:
-

Schroefcompressor  om  de  druk  van  de  koelstoom  te
verhogen

van

de

verdampingsdruk

naar

de

condensatiedruk.

-

Verdamper,  waar  de  koelvloeistof  onder  lage  druk
verdampt en het water afkoelt in de koelmodus

-

Condensor,  waar  de  stoom  van  de  hoge  druk
condenseert  en  zo  uit  de  omgeving  de  warmte  elimineert
die  uit  het  afgekoelde  water  werd  gehaald  dankzij  een
luchtgekoelde warmtewisselaar in de koelmodus.

-

Expansieventiel

dat

toelaat

de

druk

van

de

gecondenseerde  vloeistof  te  verminderden  van  de
condensatiedruk naar de verdampingsdruk.

Algemene inlichtingen

Alle  groepen  worden  verzonden  met  elektrische
schema's,

gecertificeerde

tekeningen,

identificatielabel;  en  DOC  (Conformiteitsverklaring);
deze  documenten  vermelden  alle  technische  gegevens
van  de  groep  die  werd  aangekocht  en  MOETEN
WORDEN  BESCHOUWD

ALS  INTEGRAAL  EN

ESSENTIEEL

ONDERDEEL

VAN

DEZE

HANDLEIDING

Bij  discrepantie  tussen  de  onderhavige  handleiding  en  de
documenten  van  het  toestel,  raadpleeg  de  documenten  aan
boord  van  de  machine.  Neem  contact  op  met  de
vertegenwoordiger van de fabrikant in geval van twijfel.

Het  doel  van  deze  handleiding  is  ervoor  te  zorgen  dat  de
installateur  en  de  gekwalificeerde  operator  de  werking,
indienststelling  en  een  correct  onderhoud  van  de  groep
verzekeren,  zonder  personen,  dieren  en/of  voorwerpen  in
gevaar te brengen.

Ontvangst van de groep

Zodra  de  groep  aankomt  op  de  eindbestemming  voor
installatie,  moet  ze  geïnspecteerd  worden  om  eventuele
schade  vast  te  stellen.  Alle  componenten  beschreven  in  de
verzendingsbon  moeten  geïnspecteerd  en  gecontroleerd
worden.
Als  de  unit  beschadigd is, mag  het  beschadigde materiaal  niet
weggenomen  worden:  meld  de  schade  onmiddellijk  aan  de
vervoermaatschappij en vraag om de unit te inspecteren.
Meld de schade onmiddellijk aan de vertegenwoordiger van de
fabrikant  en  stuur  indien  mogelijk  foto's  op  die  nuttig  kunnen
zijn om de verantwoordelijkheid te bepalen.
De schade mag niet worden gerepareerd tot er een inspectie is
gebeurd

door

de

vertegenwoordiger

van

de

vervoermaatschappij.
Vooraleer  de  groep  te  installeren,  controleer  of  het  model  en
de  elektrische  spanning  vermeld  op  het  label  correct  zijn.  De
verantwoordelijkheid  voor  eventuele  schade  na  acceptatie  van
de groep kan niet op de fabrikant worden verhaald.

Werkingslimieten

Opslag
De  omgevingsomstandigheden  moeten  binnen  de  volgende
limieten vallen:
Minimum omgevingstemperatuur  :

-20°C

Maximum omgevingstemperatuur :

57°C

Maximale relatieve vochtigheid

:

95% zonder condens

De  opslag  bij  een  temperatuur  onder  het  minimum  kan  de
componenten  beschadigen,  terwijl  de  opslag  bij  een
temperatuur  boven  het  maximum  de  veiligheidskleppen  kan
doen  opengaan.  De  opslag  in  een  vochtige  omgeving  kan  de
elektrische componenten beschadigen.

Werking
De werking is toegestaan binnen de limieten aangeduid in de
onderstaande afbeeldingen “Werkingslimieten”.
De  groep  moet  gebruikt  worden  met  een  waterdebiet  van  de
verdamper  begrepen  tussen  50%  en  140%  van  het  nominale
debiet (in standaardwerkomstandigheden).
Een  werking  buiten  de  aangeduide  limieten  kan  de  groep
beschadigen.
Neem contact op met de vertegenwoordiger van de fabrikant in
geval van twijfel.


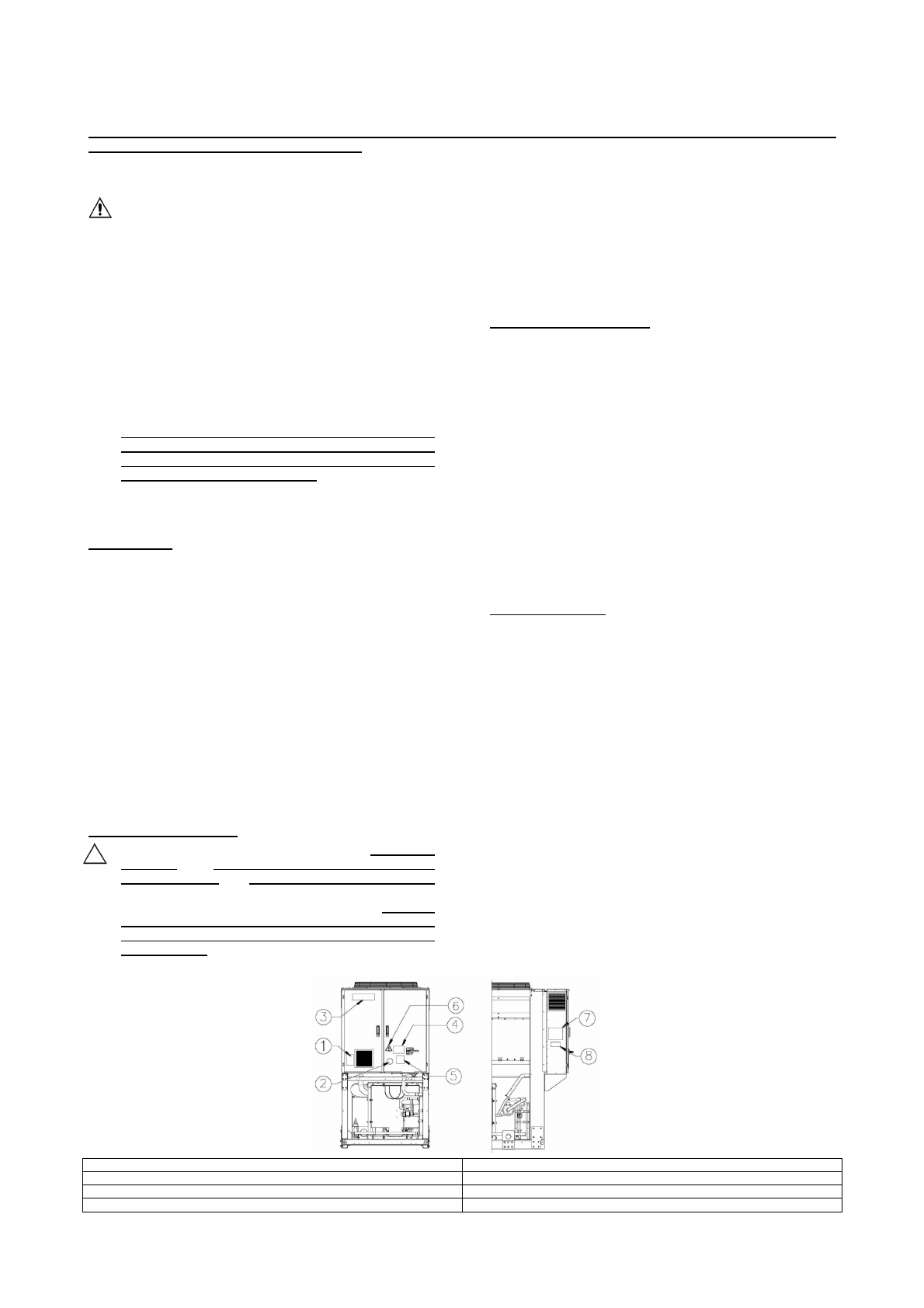

                                          Figuur 1 - Beschrijving van de etiketten op het elektrische paneel

Identificatie van het etiket

1 – Symbool van niet-ontvlambaar gas

5 – W aarschuwing spanning van de kabels

2 – Type gas

6 – Symbool voor elektrisch gevaar

3 – Logo van de fabrikant

7 – Instructies voor het optillen

4 – W aarschuwing gevaarlijke spanning

8 – Gegevens identificatielabel van de groep
