                                                                         ORIGINAL VEILEDNING PÅ ENGELSK
Denne  veiledningen  er  et  viktig  støttedokument  laget  for  kvalifisert  personell,  men  kan  ikke  på  noen  som  helst  måte  erstatte
følgende personell.

Takk for at du valgte vår chiller

LES  NØYE  GJENNOM  DENNE  VEILEDNINGEN  FØR
ENHETEN INSTALLERES OG ANVENDES.
EN  UEGNET  INSTALLASJON  KAN  FØRE  TIL
ELEKTRISKE  STØT,  KORTSLUTNING,  LEKKASJE,
BRANN  ELLER  ANDRE  SKADER  PÅ  UTSTYRET,
SAMT PERSONLIGE SKADER.
ENHETEN  MÅ  INSTALLERES  AV  EN  FAGLÆRT
OPERATØR/TEKNIKER.
ENHETENS  OPPSTART  MÅ  UTFØRES  AV  EN
AUTORISERT OG OPPLÆRT INGENIØR.
ALLE

INNGREP

MÅ

UTFØRES

I

OVERENSSTEMMELSE  MED  LOKALE  LOVER  OG
REGELVERK.
DET  ER  STRENGT  FORBUDT  Å  INSTALLERE  OG  Å
SETTE  ENHETEN  I  DRIFT  HVIS  IKKE  ALLE
INSTRUKSJONER  SOM  ER  OPPFØRT  I  DENNE
VEILEDNINGEN ER KLARE.
TA  KONTAKT  MED  PRODUSENTENS  SELGER  HVIS
DU  ER  I  TVIL  OG  HAR  BEHOV  FOR  RÅD  OG
INFORMASJON.

Beskrivelse

Enheten du har kjøpt er en "Luftkjølt kjøler", en maskin som er
laget for å kjøle ned vann (eller en blanding av vann og glykol)
innenfor de grenser som er beskrevet i veiledningen. Enhetens
funksjon  baserer  seg  på  dampkompresjon,  kondensasjon  og
evaporasjon  etter  en  omvendt  carnotprosess.  Hoveddelene  er
som følger:
-

Skruekompressor  for  å  øke  kjøledampens  trykk  fra
evaporasjonstrykk til kondensasjonstrykk.

-

Evaporator,  hvor  lavtrykkskjølevæsken  fordamper  og  på
denne måten kjøler ned vannet.

-

Kondensator,  hvor  høytrykksdampen  kondenseres  og
slipper  varmen  fjernet  fra  det  nedkjølte  vannet  ut  i
atmosfæren, takket være en luftkjølt varmeveksler.

-

Ekspansjonsventil  som  gjør  det  mulig  å  redusere  den
flytende

kondensens

trykk

fra

kondenstrykk

til

fordampningstrykk.

Generell informasjon

Alle  enheter  leveres  sammen  med  koplingsskjema,
godkjente

tegninger,

navneplate;

og

DOC

(Samsvarserklæring);  disse  dokumentene  inneholder
alle  tekniske  data  for  enheten  du  har  kjøpt  og  MÅ
BETRAKTES

SOM

EN

INTEGRERENDE

OG

VESENTLIG DEL AV DENNE VEILEDNINGEN

Hvis  det  forekommer  ulikheter  mellom  denne  veiledningen  og
utstyrets  dokumenter,  vennligst  referer  til  dokumentene  på
selve  maskinen.  Ta  kontakt  med  produsentens  selger  hvis  du
er i tvil.

Denne  veiledningen  er  laget  for  at  installatøren  og  den
kvalifiserte  operatøren  skal  kunne  utføre  en  riktig  installasjon,
drift  og  vedlikehold  av  enheten,  uten  fare  for  personer,  dyr
og/eller gjenstander.

Når man mottar enheten

Enheten  må  inspiseres  for  å  kontrollere  om  det  finnes
eventuelle

skader

med

en

gang

den

ankommer

installasjonstedet.

Alle

bestanddeler

som

beskrives

i

fraktbrevet må inspiseres og kontrolleres.
Hvis enheten skulle bli skadet må man ikke fjerne det ødelagte
materialet,

men

øyeblikkelig

rapportere

skaden

til

transportbyrået og be dem inspisere enheten.
Send  øyeblikkelig  en  rapport  om  skaden  til  produsentens
selger.  Eventuelle  bilder  av  skaden  vil  være  nyttige  for  å  finne
frem til ansvarlige.
Skaden  må  ikke  repareres  før  transportbyråets  representant
har inspisert enheten.
Før  man  installerer  enheten  må  man  kontrollere  at  modellen
og  den  elektriske  spenningen  tilsvarer  dem  som  er  oppført  på
merkeplaten.  Produsenten  kan  ikke  holdes  ansvarlig  for
eventuelle skader som oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring
Miljøvilbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur:

-20°C

Høyeste lufttemperatur:

57°C

Maksimal relativ fuktighet

:

95% uten kondens

Lagring  på  steder  med  en  temperatur  på  mindre  enn  laveste
grense,  kan  forårsake  skader  på  bestanddeler.  Lagring  ved
høyere  temperatur  en  den  maksimale,  kan  føre  til  at
sikkerhetsventilene  åpner  seg.  Lagring  på  steder  med  en
kondensaktig atmosfære kan skade elektroniske bestanddeler.

Funksjon
Drift er tillatt innenfor de begrensningene som er nevnt i
følgende figurer for "Belastningskapasitet".
Enheten må anvendes med en gjennomstrømningsmengde for
evaporator  på  mellom  50  og  140  %  av  nominell  mengde
(under standard driftsvilkår).
Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens selger hvis du er i tvil.


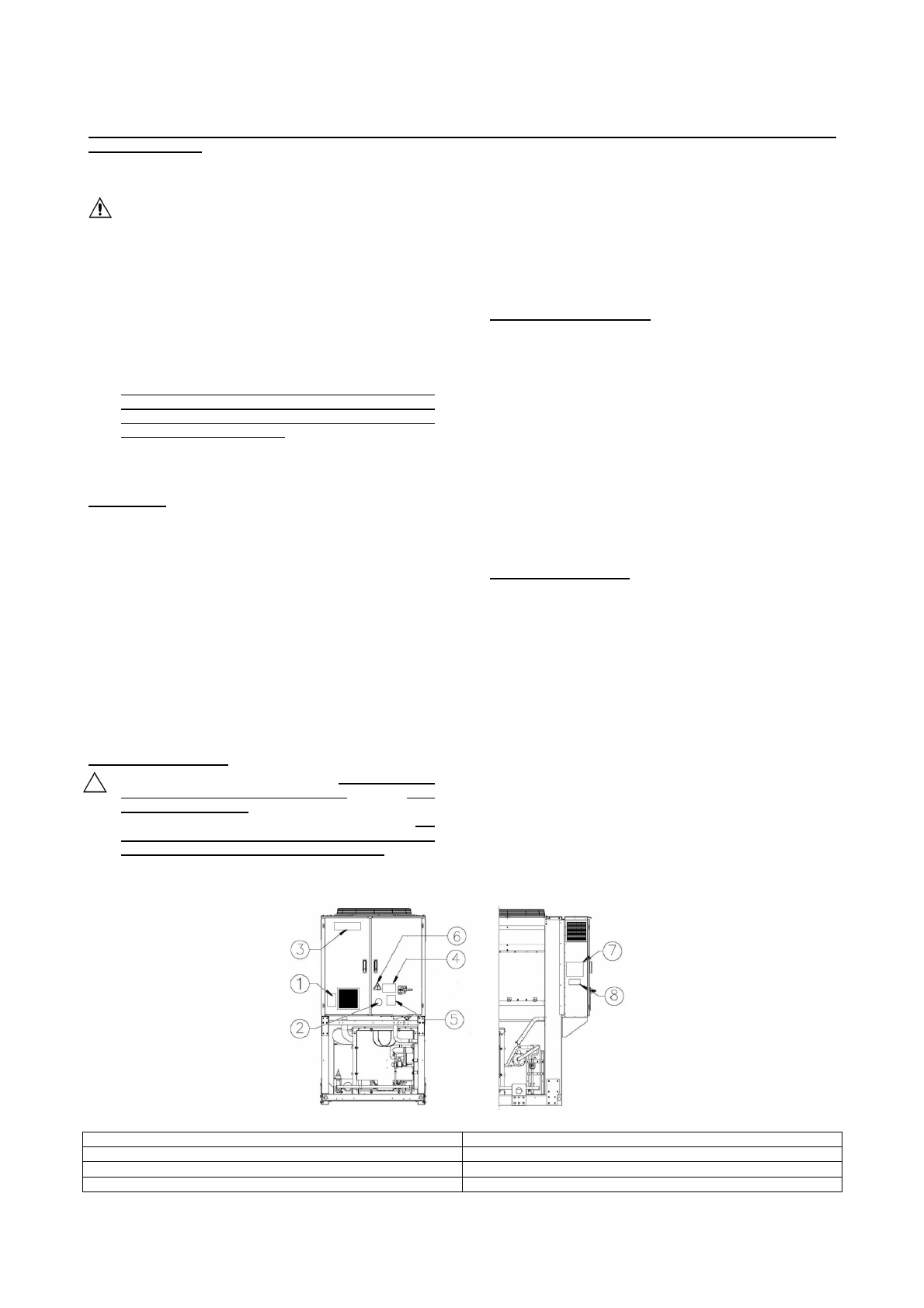

                         Figur 1 - Beskrivelse av etiketter som er festet på det elektriske panelet

Identifisering av etikett

1

 – Symbol for ikke-brennbar gass

5 –– Advarsel om stramming av kabler

2

 – Gasstype

6

 – Symbol for elektrisk fare

3

 – Fabrikantens logo

7

 – Løfteinstruksjoner

4

 – Advarsel om farlig spenning

8

 – Informasjon om enhetens merkeplate
