Русский - 9

РУССКИЙ

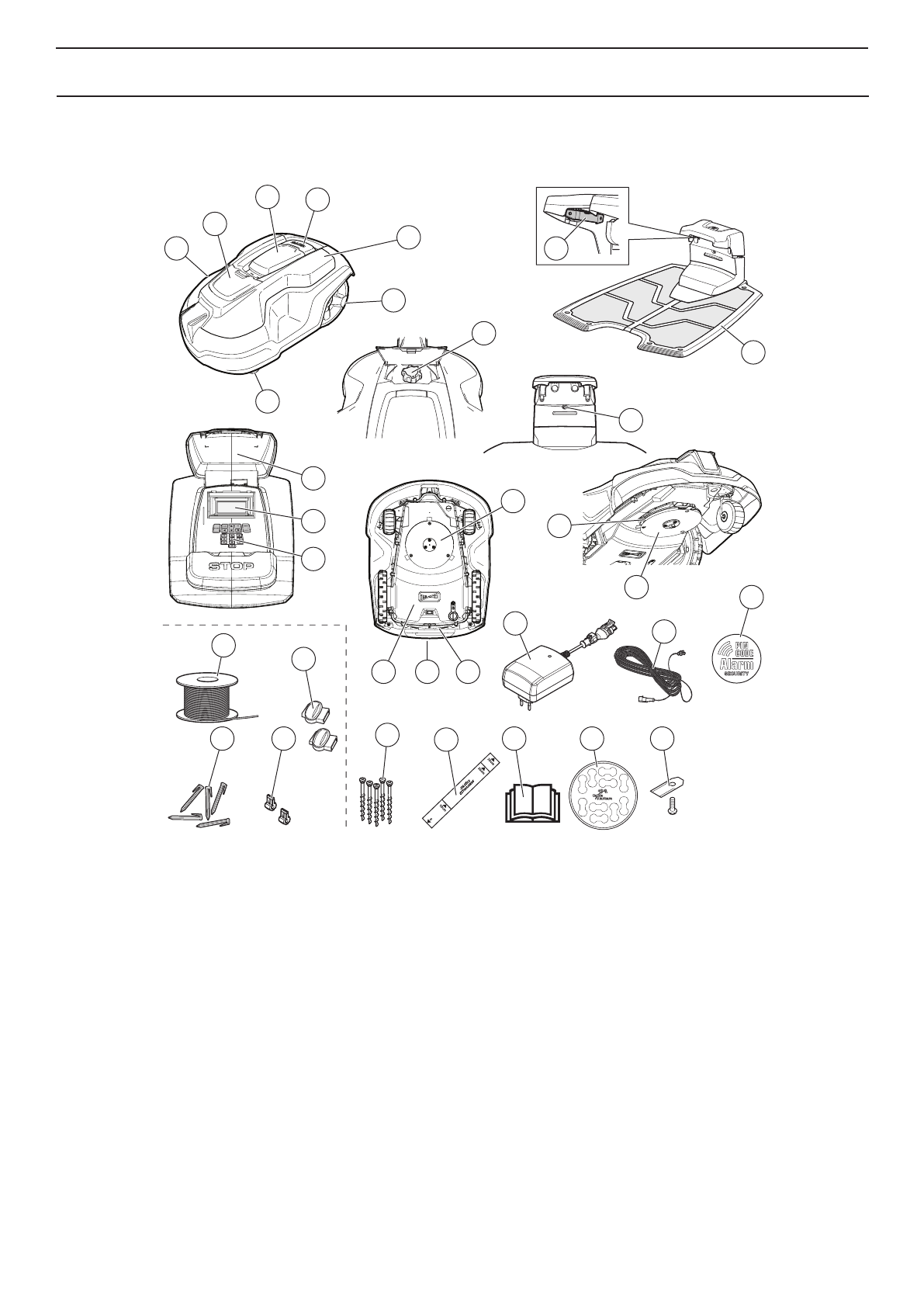

Список компонентов

Automower® 310/315

Номера на рисунке соответствуют следующим компонентам:

1.  Корпус
2.  Крышка регулятора высоты резки
3.  Крышка дисплея и кнопочной панели
4.  Кнопка STOP/защелка крышки
5.  Съемная крышка
6.  Задние колеса
7.  Передние колеса
8.  Контактные шины
9.  Регулятор высоты резки
10.  Зарядная станция
11.  Светодиодный индикатор состояния зарядной

станции, ограничительного и направляющего

проводов

12.  Паспортная табличка
13.  Дисплей
14.  Кнопочная панель
15.  Режущий механизм
16.  Блок с электрокомпонентами, аккумулятором и

моторами привода колес

17.  Рукоятка
18.  Главный выключатель

19.  Режущий диск
20.  Защитная пластина
21.  Источник питания (внешний вид источника питания

может различаться в зависимости от страны)

22.  Контурный провод для ограничения зоны работы и

направляющий провод*

23.  Разъем для контурного провода*
24.  Колышки*
25.  Соединители для контурного провода*
26.  Винты крепления зарядной станции
27.  Линейка для прокладки ограничительного провода

(линейка снимается с корпуса)

28.  Руководство по эксплуатации и краткое руководство
29.  Маркировка кабеля
30.  Дополнительные ножи
31.  Кабель низкого напряжения
32.  Наклейка с предупреждением
*Входит в комплект для установки, не входит в комплект

поставки газонокосилки-робота.

1

12

13

14

2

3

4

5

6

8

9

10

15

11

18

16

17

22

20

19

21

24

25

26

27

23

28

29

30

31

32

7
