8 - Русский

РУССКИЙ

3

Описание

3.1

Список компонентов

Automower® 105

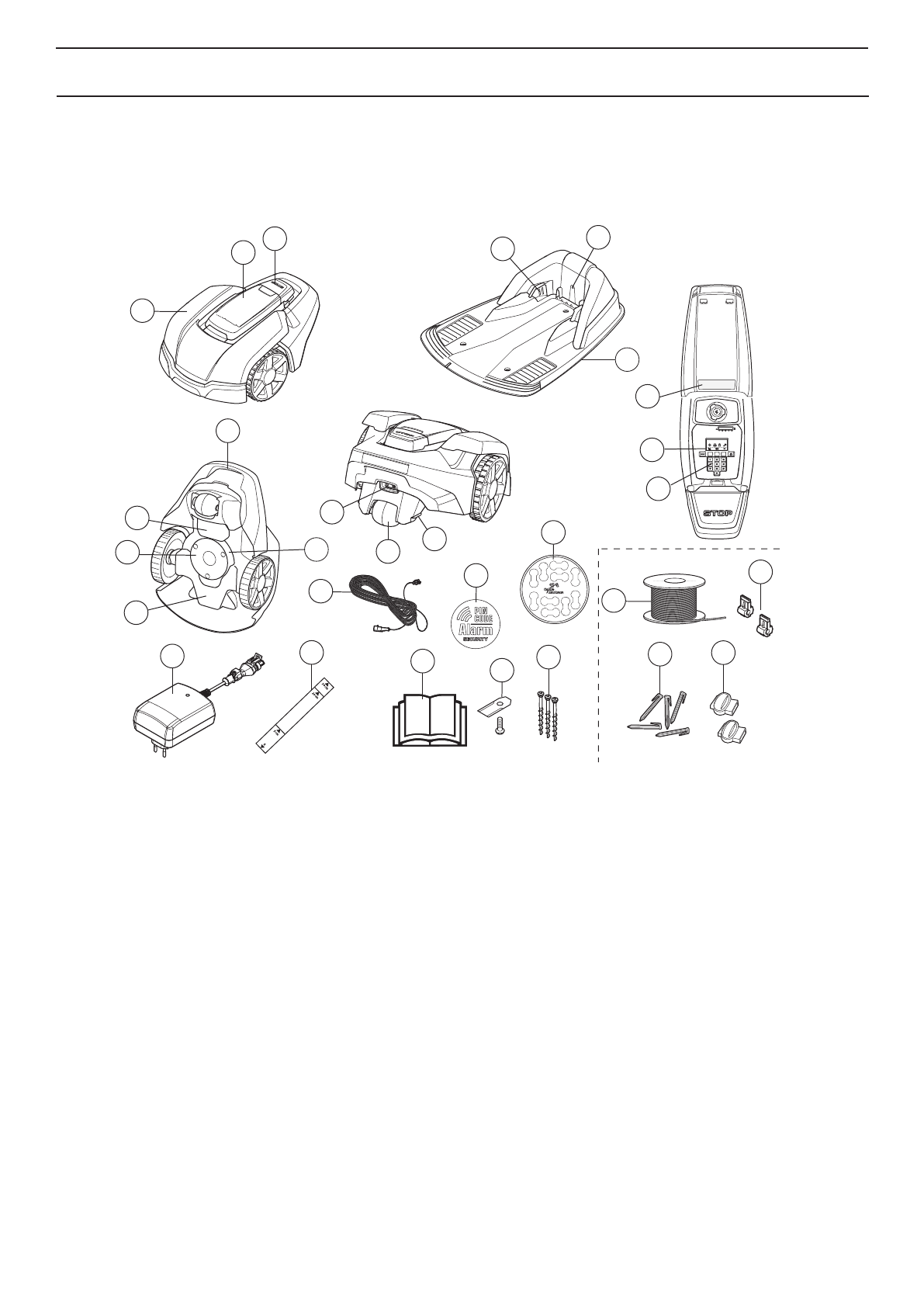

Номера на рисунке соответствуют следующим компонентам:

1.  Корпус
2.  Крышка дисплея, панели кнопок и регулятора высоты

резки

3.  Кнопка STOP/защелка крышки
4.  Контактные шины
5.  Светодиодный индикатор состояния зарядной

станции, ограничительного и направляющего

проводов

6.  Зарядная станция
7.  Ручка для переноски
8.  Крышка аккумулятора
9.  Режущий диск
10.  Защитная пластина
11.  Блок с электрокомпонентами, аккумулятором и

моторами привода колес

12.  Главный выключатель
13.  Заднее колесо
14.  Зарядная шина
15.  Кнопочная панель
16.  Дисплей

17.  Контурный провод для ограничения зоны работы и

направляющий провод*

18.  Разъем для подключения контурного провода к

зарядной станции*

19.  Колышки*
20.  Соединитель для контурного провода*
21.  Винты крепления зарядной станции
22.  Дополнительные ножи
23.  Руководство по эксплуатации и краткое руководство
24.  Линейка для прокладки ограничительного провода

(линейка снимается с корпуса)

25.  Источник питания (внешний вид источника питания

может различаться в зависимости от страны)

26.  Кабель низкого напряжения
27.  Наклейка с предупреждением
28.  Маркировка кабеля
29.  Паспортная табличка
*Входит в комплект для установки, не входит в комплект

поставки газонокосилки-робота.

1

3

2

17

26

6

5

4

13

14

12

21

25

19

24

20

23

18

8

10

11

7

22

27

28

15

29

16

9
