Eesti keel - 25

EESTI KEEL

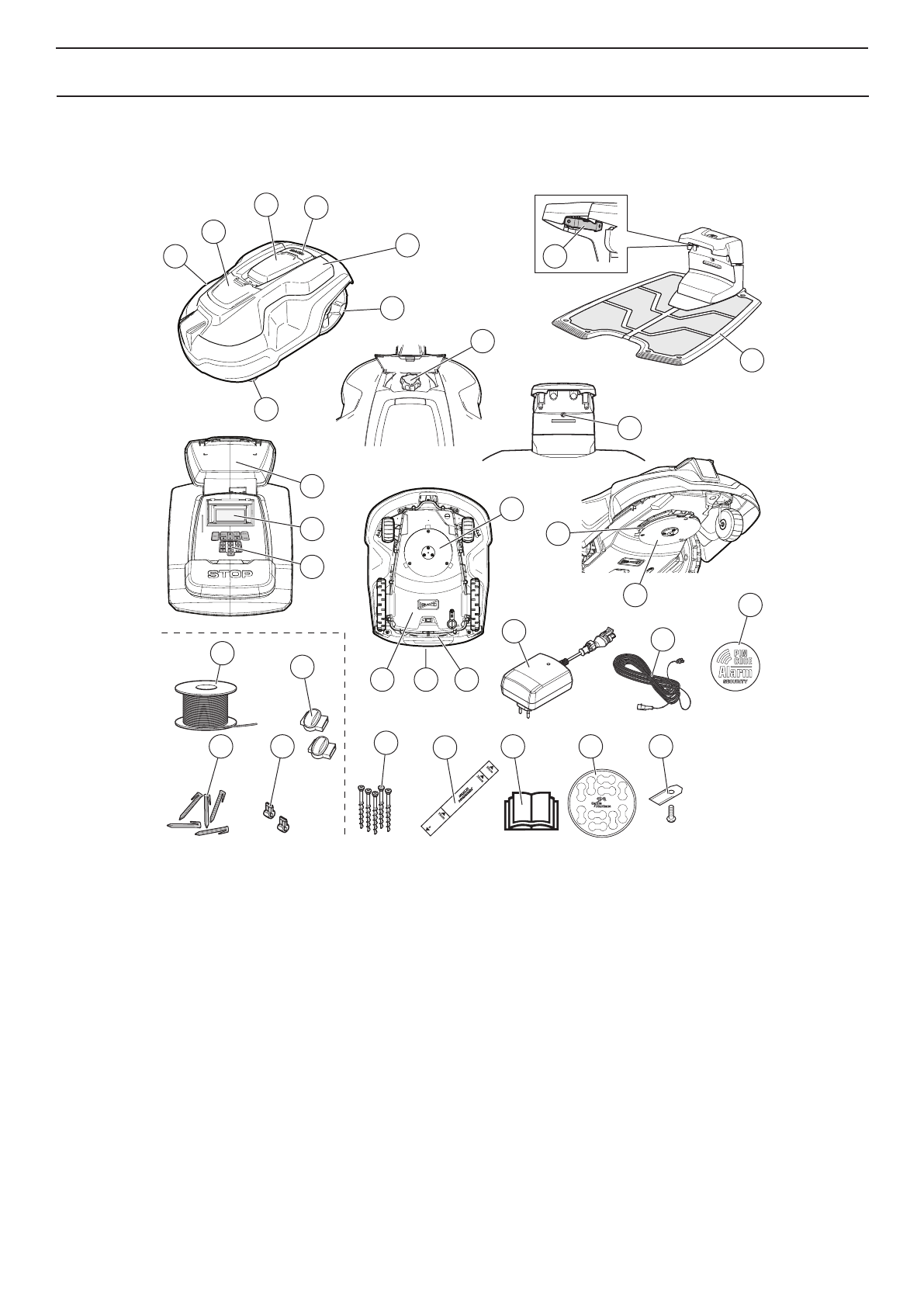

Mis on mis?

Automower® 310/315

Numbrid joonisel tähistavad järgmist.

1.  Korpus
2.  Lõikekõrguse reguleerimiskoha luuk
3.  Ekraani ja klahvistiku luuk
4.  Seiskamisnupp / luugi lukusti
5.  Eemaldatav kate
6.  Tagarattad
7.  Esirattad
8.  Kontaktriba
9.  lõikekõrguse seadistus;
10.  Laadimisjaam
11.  LED-lambike laadimisjaama, piirdekaabli ja juhtkaabli

töö kontrollimiseks

12.  Andmesilt
13.  Ekraan
14.  Klahvistik
15.  Lõikesüsteem
16.  Raamikarp, sisaldab elektroonikat, akut ja mootoreid
17.  Käepide
18.  Pealüliti
19.  Lõiketera ketas

20.  Liugplaat
21.  Toiteallikas (toiteallika välimus võib olenevalt turust olla

erinev)

22.  Ringkaabel piirderingi ja juhtkaablina kasutamiseks*
23.  Ringkaabli konnektor*
24.  Klambrid*
25.  Ringikaabli muhvid*
26.  Laadimisjaama kinnituskruvid
27.  Mõõteriist piirdekaabli paigaldamise hõlbustamiseks

(mõõteriist võetakse karbi küljest lahti)

28.  Kasutusjuhend ja kiirjuhend
29.  Juhtmemärgid
30.  Lisaterad
31.  Madalpingekaabel
32.  Hoiatussilt
*Sisaldub paigalduskomplektis, ei sisaldu robotniiduki

ostukomplektis.

1

12

13

14

2

3

4

5

6

8

9

10

15

11

18

16

17

22

20

19

21

24

25

26

27

23

28

29

30

31

32

7
