10 - Русский

РУССКИЙ

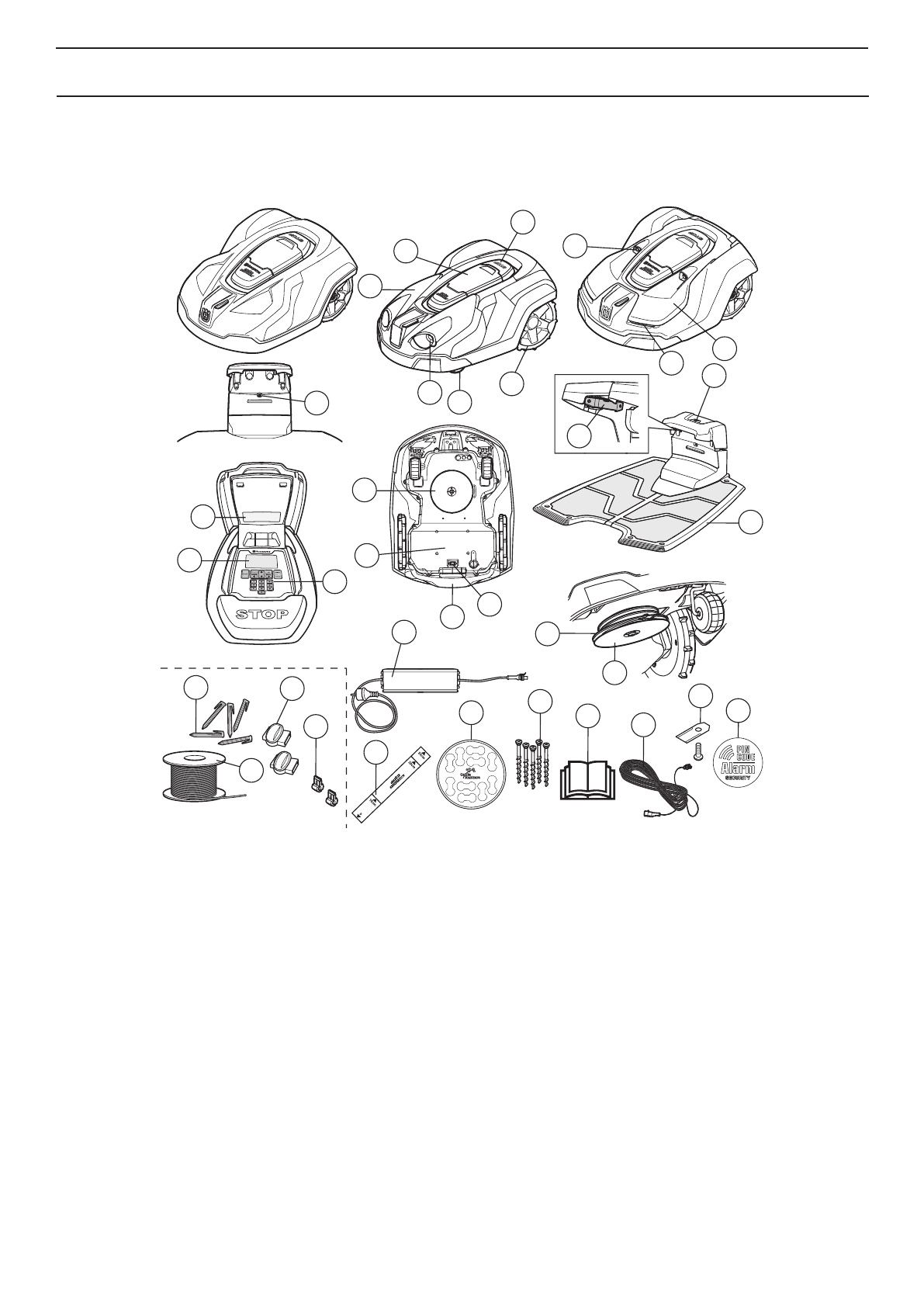

Список компонентов

Automower® 420/430X/440/450X

Номера на рисунке соответствуют следующим компонентам:

1.  Корпус
2.  Крышка дисплея и кнопочной панели
3.  Кнопка STOP/защелка крышки
4.  Крепление принадлежностей, например, фар

(недоступно для модели Automower® 420/440)

5.  Переднее колесо
6.  Задние колеса
7.  Ультразвуковые датчики
8.  Фары
9.  Съемная крышка
10.  Светодиодный индикатор состояния зарядной станции,

ограничительного и направляющего проводов

11.  Контактные шины
12.  Кнопка парковки (недоступно для модели

Automower® 420/440)

13.  Зарядная станция
14.  Паспортная табличка
15.  Дисплей
16.  Кнопочная панель
17.  Режущий механизм

18.  Блок с электрокомпонентами, аккумулятором и

моторами привода колес

19.  Рукоятка
20.  Главный выключатель
21.  Режущий диск
22.  Защитная пластина
23.  Источник питания
24.  Дополнительные ножи
25.  Наклейка с предупреждением
26.  Кабель низкого напряжения
27.  Руководство по эксплуатации и краткое руководство
28.  Винты крепления зарядной станции
29.  Маркировка кабеля
30.  Линейка для прокладки ограничительного провода

(линейка снимается с корпуса)

31.  Соединители для контурного провода*
32.  Контурный провод для ограничения зоны работы и

направляющий провод*

33.  Колышки*
34.  Разъем для контурного провода*
*Входит в комплект для установки, не входит в комплект

поставки газонокосилки-робота.

Automower 420/440

Automower 430X

Automower 450X

1

10

5

4

21

22

17

18

20

19

6

2

23

3

14

16

15

13

12

11

8

7

9

30

33

34

32

31

29

26

28

27

24

25
