Usisavanje sa strane (pogledajte sliku C)

Na otvor za strugotinu može se sa obe strane nataći crevo za
usisavanje (Ø 35 mm)

15

 (pribor).

Povežite crevo za usisavanje

15

 sa nekim usisivačem

(pribor). Pregled za priključivanje na različite usisivače naći
ćete na kraju ovoga uputstva.

Usisivač mora biti pogodan za materijal koji treba obradjivati.

Upotrebljavajte prilikom usisavanja posebno po zdravlje
štetnih prašina, prašine koje izazivaju rak ili suvih prašina
specijalan usisivač.

Posebno usisavanje (pogledajte sliku C)

Kod manjih radova možete priključiti jedan džak za prašinu/
strugotinu (pribor)

16

. Utaknite čvrsto priključak džaka za

prašinu u otvor za strugotinu

3

. Na vreme praznite džak za

prašinu/strugotinu

16

, da bi prihvatanje prašine bilo

optimalno.

Po izboru otvor za strugotinu

Sa polugom za promenu

6

 može se birati otvor za strugotinu

3

levi ili desni. Pritisnite uvek polugu za promenu

6

 da uskoči u

završnu poziciju. Izabrani pravac pražnjenja strugotine
pokazuje simbol sa strelicom na poluzi za promenu

6

.

Rad

Vrste rada

Podešavanje debljine strugotine

Sa rotirajućim dugmetom

2

 može da se podešava skala za

debljinu strugotine kontinuirano od 0 – 3,1 mm pomoću skale
za debljinu strugotine

1

 (Podela skale = 0,1 mm).

Podnožje za odlaganje (pogledajte sliku G)

Podnožje za odlaganje

25

 omogućava odlaganje električnog

alata direktno posle rada bez opasnosti od oštećenja radnog
komada ili noževa rendea. U radu se podnožje za odlaganje

25

iskrene uvis i oslobadja zadnji deo podnožja rendea

7

.

Uputstvo:

Podnožje za odlaganje

25

 nesme se demontirati.

Puštanje u rad



Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.

Uključivanje-isključivanje

Za

puštanje u rad

 električnog alata aktivirajte

najpre

 blokadu

uključivanja

4

 i pritisnite

u nastavku

 prekidač za uključivanje-

isključivanje

5

 i držite ga pritisnut.

Da bi električni alat

isključili

 pustite prekidač za uključivanje-

isključivanje

5

.

Uputstvo:

Iz sigurnosnih razloga ne može se prekidač za

uključivanje-isključivanje

5

 blokirati, već mora za vreme rada

stalno ostati pritisnut.

Da bi štedeli energiju, uključujte električni alat samo kada ga
koristite.

Uputstva za rad



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Rendisanje (pogledajte sliku G)

Podesite željenu debljinu strugotine i stavite električni alat sa
prednjim delom podnožja rendea

7

 na radni komad.



Vodite električni alat samo uključen na radni komad.

Inače postoji opasnost od povratnog udarca, ako
upotrebljeni alat zapne u radnom komadu.

Uključite električni alat i vodite ga sa ravnomernim
pomeranjem napred preko površine koja se mora obraditi.

Radi postizanja kvalitetnih površina radite samo sa malim
pomeranjem napred i pritiskajući u sredinu podnožja rendea.

Pri obradi tvrdih materijala, naprimer tvrdog drveta, kao i
koristeći maksimalnu širinu rendea, podesite samo malu
debljinu strugotine i smanjite u datom slučaju pomeranje
napred rendea.

Preterano pomeranje napred smanjuje kvalitet površine i
može uticati na brže začepljenje otvora za strugotinu.

Samo oštri noževi rendea daju dobar učinak u sečenju i čuvaju
električni alat.

Integrisano podnožje za odlaganje

25

 omogućava i nastavak

rendisanja posle prekidanja na željenom mestu radnog komada:

– Stavite električni alat sa dole preklopljenim podnožjjem za

odlaganje na mesto radnog komada koje treba obradjivati.

– Uključite električni alat.
– Prebacite pritisak naleganja na prednje podnožje rendea i

polako gurajte električni alat napred (



). Pritom se

podnožje za odlaganje iskreće na gore (



), tako da zadnji

deo podnožja rendea ponovo naleže na radni komad.

– Vodite električni alat sa ravnomernim pomeranjem napred

preko površine koju treba obradjivati (



).

Obaranje ivica (pogledajte sliku H)

V-žlljebovi koji postoje u prednjem podnožju rendea
omogućavaju brzu i jednosavnu obradu ivica radnog komada.
Koristite odgovarajući V-žljeb zavisno od željene širine
skidanja. Stavite za ovo rende sa V-žljebom na ivicu radnog
komada i vodite ga duž iste.

Rendisanje sa paralelnim/ugaonim graničnikom
(pogledajte slike D – F)

Montirajte paralelni graničnik

17

 odnosno ugaoni graničnik

21

uvek sa zavrtnjem za pričvršćivanje

20

 na električnom alatu.

Montirajte zavisno od upotrebe graničnik za dubinu falca

24

 sa

zavrtnjem za pričvršćivanje

23

 na električnom alatu.

Odvrnite navrtku za utvrdjivanje

19

 i podesite željenu širinu

falca na skali

18

. Ponovo stegnite navrtku za utvrdjivanje

19

.

Podesite željenu dubinu falca sa graničnikom za dubinu falca

24

 u odgovarajućoj meri.

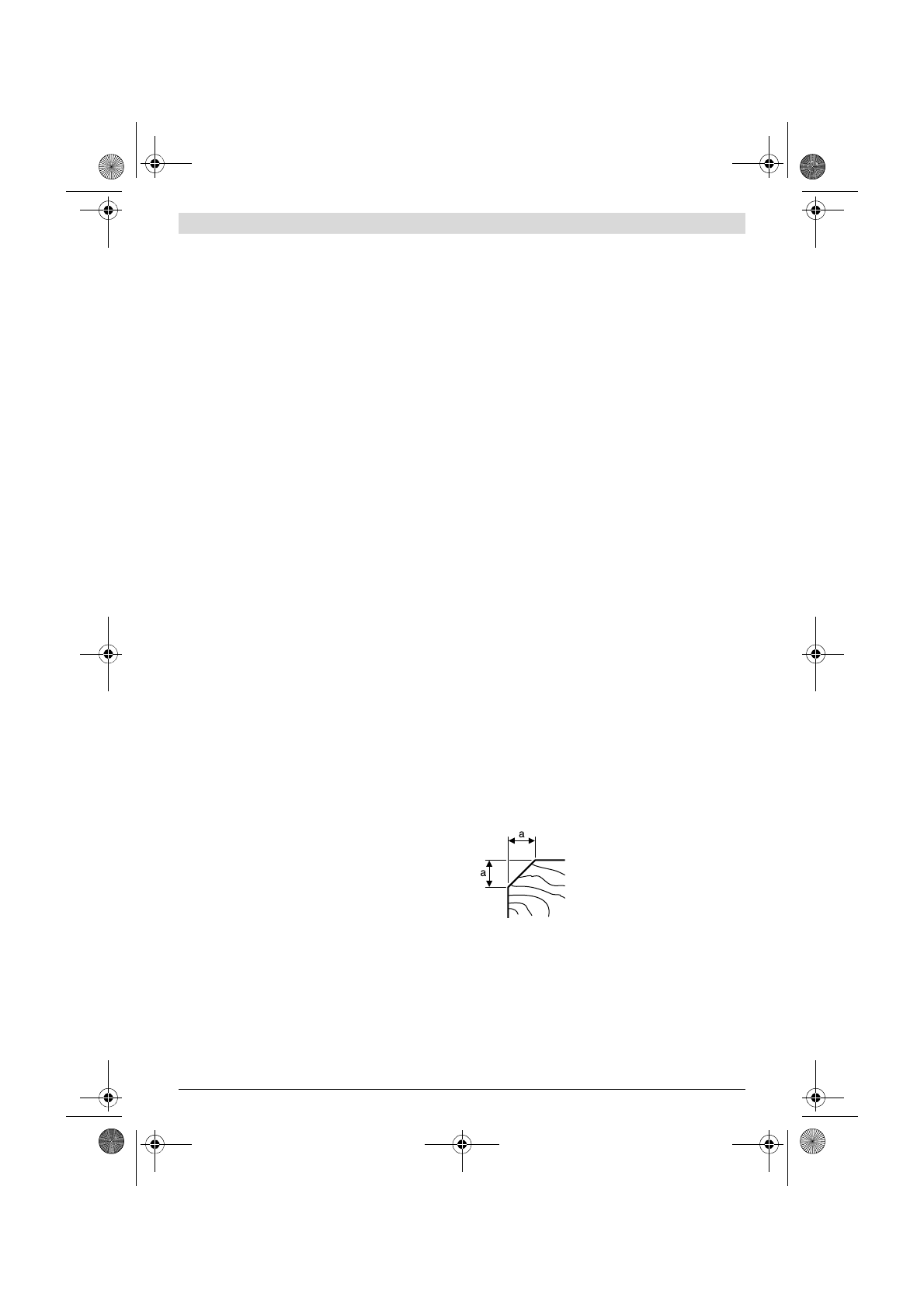

Upotrebljeni žljeb

Mera a (mm)

bez

0 – 4

mali

2 – 6

srednje

4 – 9

veliki

6 – 10
