67
Hooldus ja hoiustamine
•
Tööohutuse tagamiseks hoidke seadme kõik osad korras.
•
Ohutuse tagamiseks vahetage välja kõik kulunud või kahjustatud
osad.
•
Kaitske saagi niiskuse eest.
•
Hoidke seadet lastele kättesaamatus kohas.
TÄHELEPANU! Vaatamata turvakonstruktsiooni kasutamisele kogu
töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on
seadmega töötamise ajal alati olemas kehavigastuste oht.

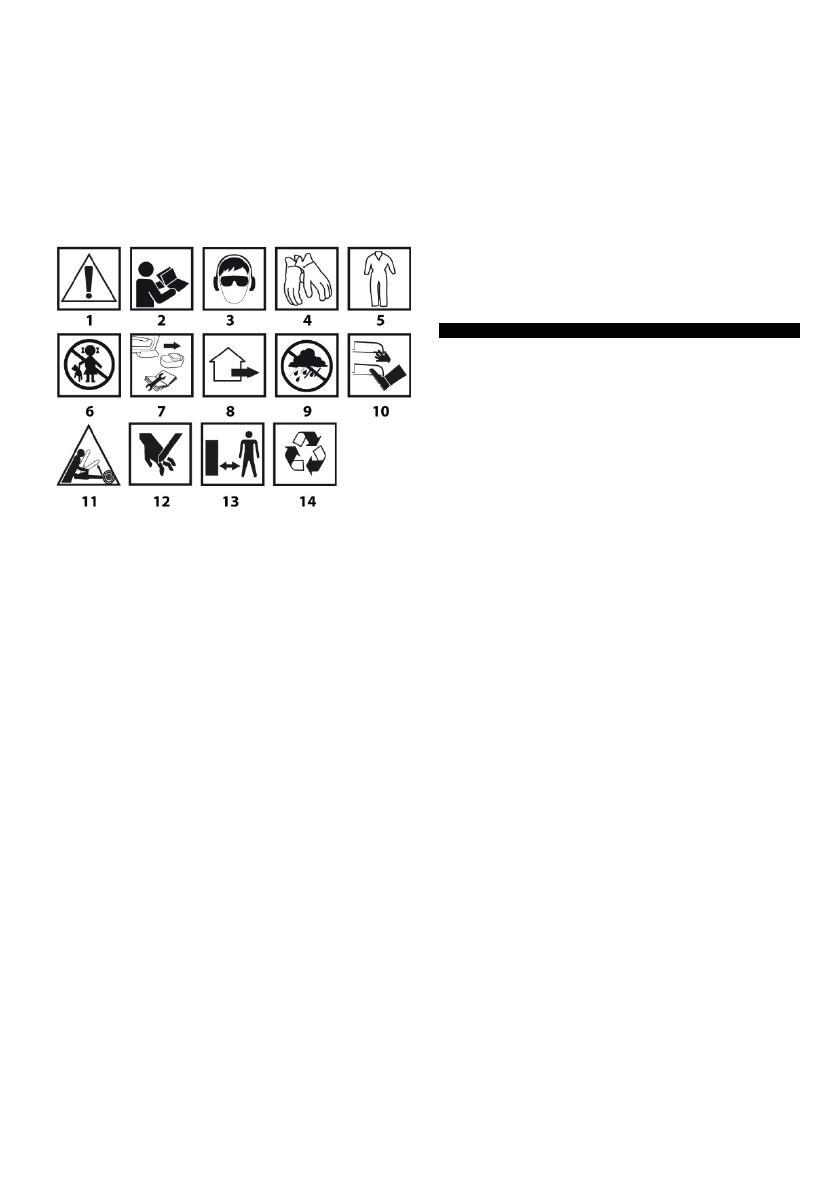

Kasutatud piktogrammide selgitused
1.
TÄHELEPANU! Pidage kinni eriohutusjuhistest.
2.
Lugege läbi kasutusjuhend ja pidage kinni selles sisalduvatest
hoiatustest ja ohutusnõuetest!
3.
Kasutage isikukaitsevahendeid (kaitseprillid, kõrvaklapid).
4.
Kasutage kaitsekindaid.
5.
Kasutage kaitserõivaid.
6.
Ärge lubage lapsi seadme lähedusse.
7.
Enne reguleerimis- või hooldustoiminguid seadme juures
eemaldage sellest aku.
8.
Seade on mõeldud kasutamiseks välistingimustes.
9.
Kaitske seadet niiskuse eest.
10.
Hoidke käed ja jalad lõikeelementidest eemal!
11.
Tagasilöögi oht.
12.
Tähelepanu! Peopesade ja sõrmede vigastamise oht.
13.
Hoidke töötava seadmega ohutut vahekaugust.
14.
Ringlussevõtt.
EHITUS JA KASUTAMINE
Akutoitel kettsaag on käsi-tööriist. Seade saab toite harjadeta
alalisvoolumootorilt. Seda tüüpi tööriistad on mõeldud kasutamiseks
koduaias. Saagi võib kasutada hoolduslõikuseks, okste lõikamiseks,
küttepuude ja kaminapuude tegemiseks ning muudeks puidu saagimist
nõudvateks töödeks. Akutoitel kettsaag on elektritööriist, mis on
mõeldud eranditult vaid amatöörkasutuseks.
HOIATUS! Seade ei ole mõeldud puude langetamiseks. Keelatud on
kasutada saagi vastuolus selle määratud otstarbega.
JOONISTE SELGITUS
Alltoodud numeratsioon vastab käesoleva juhendi joonistel kujutatud
seadme elementide numeratsioonile.
1.
Kett
2.
Juhtplaat
3.
Piduri kang (esimene peopesakate)
4.
Esimene hoidik
5.
Töölüliti lukustusnupp
6.
Töölüliti
7.
Käepide
8.
Õlitaseme näidik
9.
Õlipaagi kork
10.
Harktugi
11.
Juhtplaadi kinnitusnupp
12.
Keti pinguldusnupp
13.
Ketiratta kate
14.
Keti juhtplaadi kate
15.
Katte haagid
16.
Tihvt
17.
Ketiratas
18.
Õlikanal
* Võib esineda erinevusi joonise ja toote enda vahel.
VARUSTUS JA TARVIKUD
1.
Juhtplaat
- 1 tk
2.
Kett
- 1 tk
3.
Juhtplaadi kate
- 1 tk
ETTEVALMISTUS TÖÖKS
KETTSAE TRANSPORTIMINE
HOIATUS! Enne kettsae transportimist eemaldage alati sae küljest
aku ja pange peale juhtplaadi kate. Kui sooritate järjest mitu
saagimisoperatsiooni, tuleb saag vahepeal töölülitist välja lülitada.
SAE JUHTPLAADI JA KETI PAIGALDAMINE
TÄHELEPANU! Juhtplaat ja kett tarnitakse eraldi.
Enne paigaldustoiminguid võtke toiteallikas (aku) sae küljest lahti.
Et vältida käte vigastamist keti teravate servade vastu, kandke keti
kontrollimise ja paigaldamise ajal alati kindaid.
HOIATUS! Enne ketiga juhtplaadi paigaldamist sae külge
kontrollige alati keti lõiketerade asetust (keti õiget asetust
juhtplaadil näitab nooljuhtplaadi tipus) (joonis A).
•
Nihutage ja vabastage haagist juhtplaadi kinnitusnupu (
11
) liikuv osa
(
joonis B
).
•
Tõmmake lahti nupu liikuv osa ja keerake seda vasakule, vabastades
survet juhtplaadi kinnitusnupule (
11
) (
joonis C
).
•
Eemaldage ketiratta kate (
13
) eemaldades katte haagid (
15
) avadest
(
joonis D
).
•
Hoidke juhtplaati vertikaalselt (
2
) nii, et selle tipp oleks suunatud
üles.
•
Paigaldage kett (
1
), alustades juhtplaadi (
2
) tipust.
•
Veenduge, et kett (
1
) asetseks juhtplaadi (
2
) juhtsoones
•
Paigaldage juhtplaat (
2
) koos pealepandud ketiga (
1
) ketirattale (
17
)
(jälgige, et tihvt (
16
) asetseks soones juhtplaadi keskel) (
joonised E, F
).
•
Paigaldage ketiratta kate (
13
) surudes katte haagid (
15
) avadesse ja
keerates pisut juhtplaadi kinnitusnuppu (
11
).
SAEKETI PINGULDAMINE
Vabastage juhtplaadi kinnitusnupp (11) ja keerake keti pinguldusnuppu
(12)
•
paremale
- keti pinguldamiseks,
•
vasakule
- keti lõdvestamiseks.
•
Kontrollige, kas kett on piisavalt pingul.
•
Keerake kinni juhtplaadi kinnitusnupp (
11
).
TÄHELEPANU! Ärge reguleerige saeketti liiga pingule. Sae kett
peab olema parasjagu nii pingul, et see oleks võimalik juhtplaadi
keskosas tõsta plaadist umbes 5 mm kaugusele (joonis G).
Töö käigus sae kett kuumeneb ning venib ja lõdveneb kuumuse mõjul.
Nii tekkib oht, et kett võib juhtplaadilt maha libiseda.
