FI-8

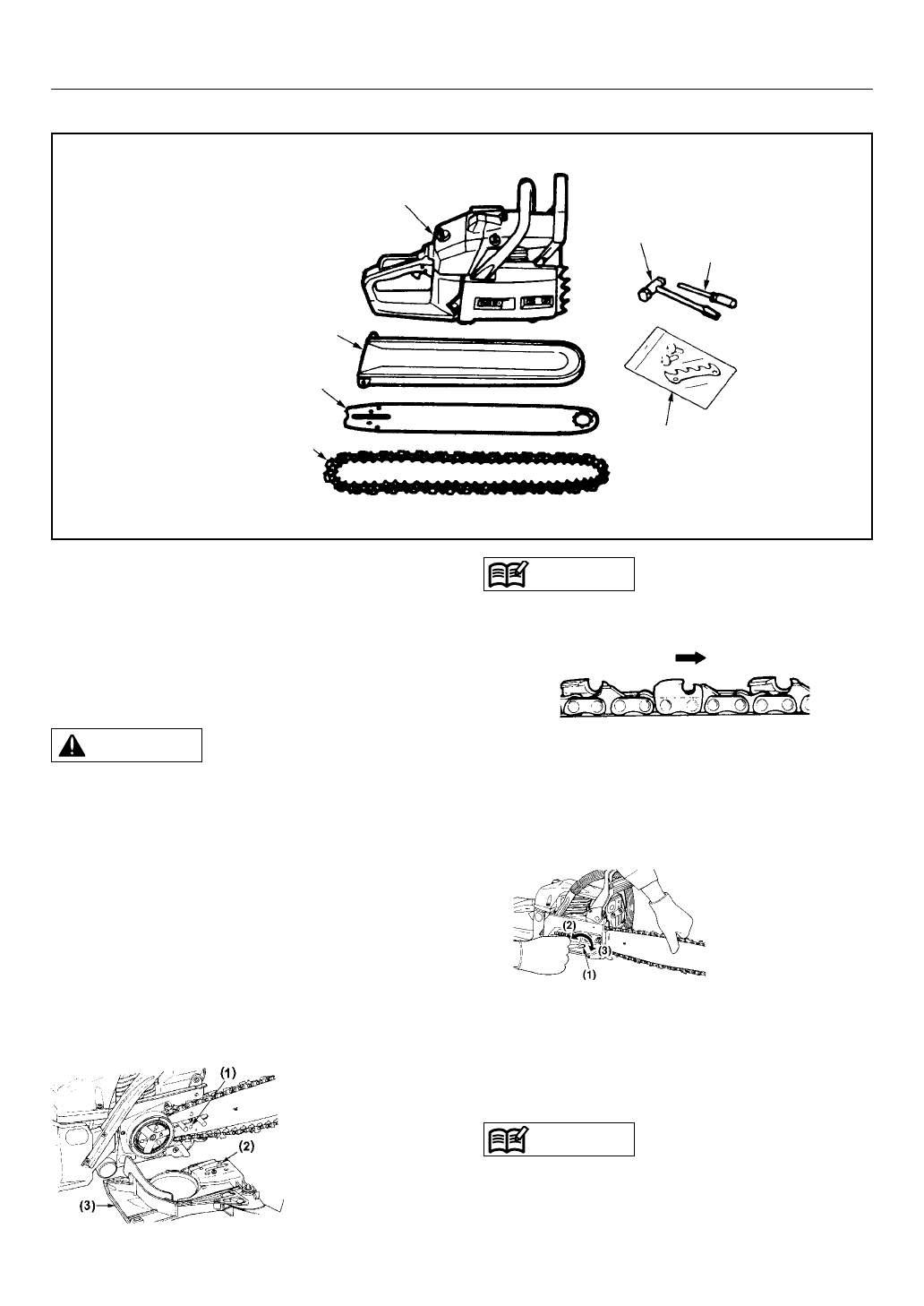

4. Terälaipan ja -ketjun asennus

Normaali sahapakkaus sisältää kaikki kuvassa näkyvät osat.

Teräketju

Terälaippa

Terälaipan suojus

Moottorirunko

Tulppa-avain

Ruuvitaltta
kaasuttimen säätämista
varten

Hammastus ja
kiinnitysruuvit

Avaa laatikko ja asenna terälaippa sekä -ketju
moottorirunkoon:

* Kiinnitä mukana toimitettu
   hammastus (1) runkoon
   kahdella ruuvilla.

•

Teräketjun hampaat ovat erittäin terävät. Käytä
paksuja suojakäsineitä.

1. Ta r k i s t a   v e t ä m ä l l ä   e t u k a h v a a   e t e e n p ä i n ,   e t t ä

ketjujarru ei ole kiinni.

2. Avaa mutterit ja poista ketjunsuojus.

3. Kiinnitä hammastus saharunkoon.

4. Pujota teräketju ketjupyörän ympärille, sovita ketju

terälaipalle ja kiinnitä terälaippa saharunkoon.
Kohdista ketjunsuojuksen ketjun kiristysmutteri
terälaipan alempaan reikään.

(1) Reikä
(2) Kiristysmutteri
(3) Ketjunsuojus

Huomioi teräketjun oikea kulkusuunta.

5. Sovita ketjunsuojus saharunkoon ja kiristä mutterit

sormivoimin.

6. Pidä laipan päätä ylhäällä ja säädä ketjun kireyttä

s ä ä t ö r u u v i l l a ,   k u n   v e t o l e n k i t   j u u r i   k o s k e t t a v a t
terälaippaa.

7. P i d ä   l a i p a n   k ä r k i   y l h ä ä l l ä   j a   k i r i s t ä   m u t t e r i t

(12 ~ 15 Nm). Vedä sitten ketjua käsin ja tarkasta
sen herkkäliikkeisyys sekä oikea kireys. Tarvittaessa
löysää ketjunsuojus ja säädä uudelleen.

8. Kiristä säätöruuvi.

Uusi ketju venyy aluksi. Tarkasta ja säädä kireys usein,
koska löysä teräketju voi hypätä pois urasta tai kulua
nopeasti ja kuluttaa terälaippaa.

Ketjun suunta

(1) Kiristysruuvi
(2) Löysää
(3) Kiristä

  VAROITUS

HUOMAA

HUOMAA
