DK-8

4. Montering af sværd og savkæde

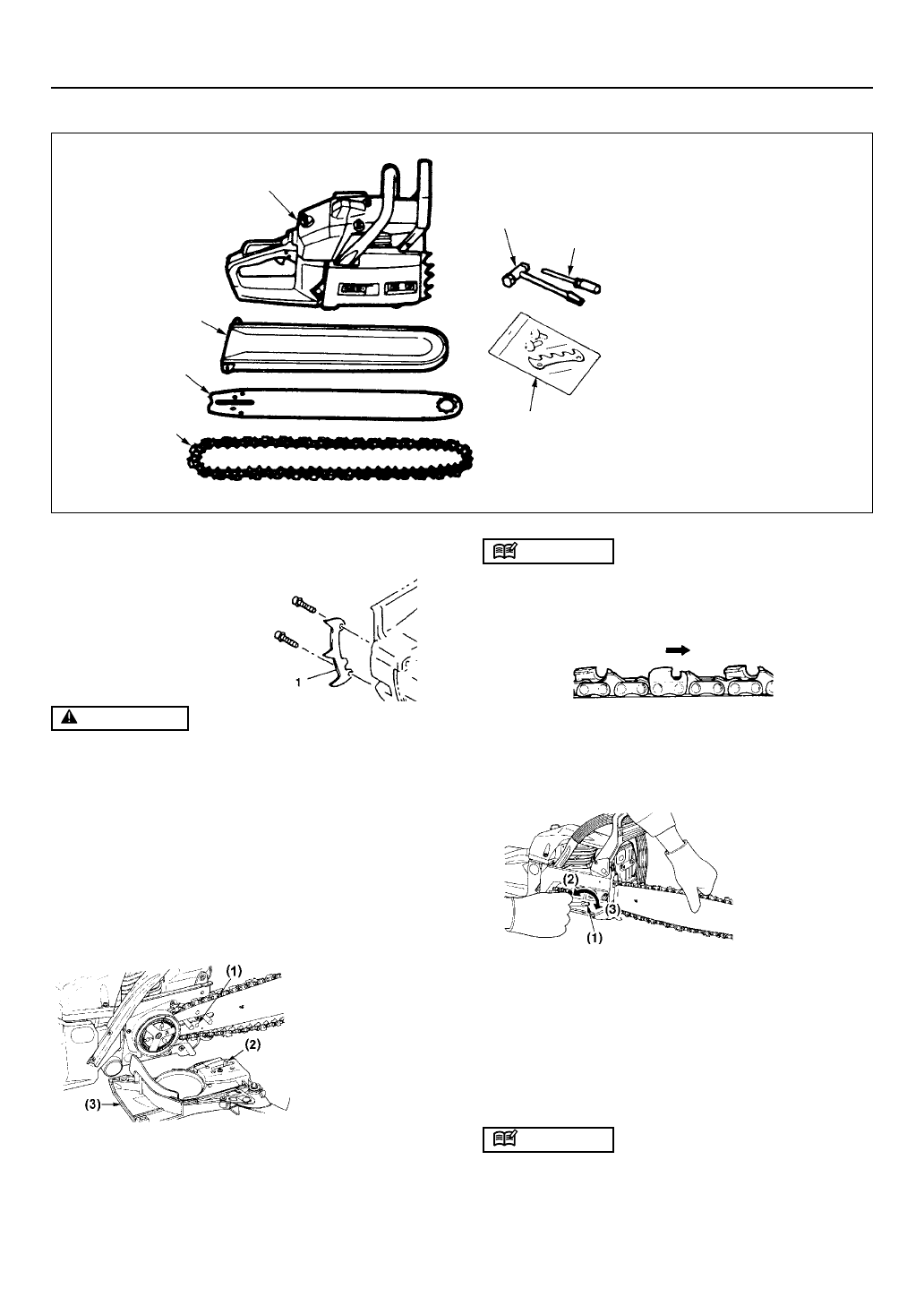

En pakke standard savesæt indeholder de illustrerede elementer.

5.

T i l p a s   k æ d e d æ k s l e t   t i l   s t r ø m f o r s y n i n g s e n h e d e n   o g
tilspænd møtrikkerne med fingrene.

6.

Mens du holder sværdets spids op, skal du justere kædens
stramning ved at dreje stramningsskruen, indtil stræksnoren
lige nøjagtig rører undersiden af skinnen på sværdet.

7.

Stram møtrikkerne sikkert med sværdet spids løftet op
(12 ~ 15 N·m). Kontroller derefter, om kæden har en jævn
omdrejning og en god stramning ved at flytte den manuelt.
Hvis det er nødvendigt, skal den genjusteres med kæde-
dækslet løst.

8.

Spænd med stramningsskruen.

BEMÆRK

Længden på en ny kæde vil blive længere i starten. Kontroller
og efterjuster stramningen hyppigt, da en løs kæde nemt kan
afspore eller forårsage hurtigt slid på sig selv og sværdet.

Strømforsyningsenhed

Beskyttelse af sværd

Savsværd

Savkæde

Tændrørsnøgle

Skruetrækker til justering af karburatoren

Møtrik og monteringsskruer

Åbn kassen og monter sværdet og savkæden på strømforsy-
ningsenheden som følger:

* Monter den medfølgende

stødfanger med spiger (1)
på maskinen med de to skruer.

ADVARSEL

Kæden har meget skarpe kanter. Brug tykke
beskyttelseshandsker for sikkerhed.

1.

Træk afskærmningen mod fronthåndtaget for at kontrollere,
at kædebremsen ikke er tilkoblet.

2.

Løsn møtrikkerne og fjern kædedækslet.

3.

Monter den fastgjorte møtrik til strømforsyningsenheden.

4.

I n d s t i l   k æ d e n   t i l   k æ d e h j u l e t   o g ,   m e n s   d u   t i l p a s s e r
savkæden rundt om sværdet, skal du montere sværet til
strømforsyningsenheden. Juster kædespændingens po-
sition til kædens beskyttelse på det nederste hul på sværet.

BEMÆRK

Vær opmærksom på, at savkæden sidder i den rigtige retning.

Rotationsretning

(1) Hul
(2) Spændingsmøtrik
(3) Kædedæksel

(1) Stramningsskrue
(2) Løsne
(3) Stramme
