SE-8

Motorenhet

Tändstiftsnyckel

Svärd

Sågkedja

Kedjeskydd

Skruvmejsel för
förgasarjustering

OBS

Var noga med att montera kedjan med rätt rörelseriktning.

5. Montera kedjekåpan på motorenheten och dra åt

muttern med fingrarna.

6. Håll upp svärdsspetsen och justera kedjespänningen

genom att vrida spänningsskruven tills sidolänkarna
precis rör vid svärdsbommen på undersidan.

7. Dra åt muttrarna ordentligt (12–15 Nm) medan du

håller upp svärdsspetsen. Dra sedan runt kedjan för
hand för att kontrollera att den rör sig mjukt och jämnt
och är korrekt spänd. Om så behövs lossar du
kedjekåpan och justerar.

8. Lås spänningsskruven.

OBS

En ny sågkedja blir längre under den första tidens
användning. Kontrollera och justera kedjespänningen
ofta, eftersom en dåligt spänd kedja lätt kan spåra ur,
snabbt slits ut och sliter hårt på svärdet.

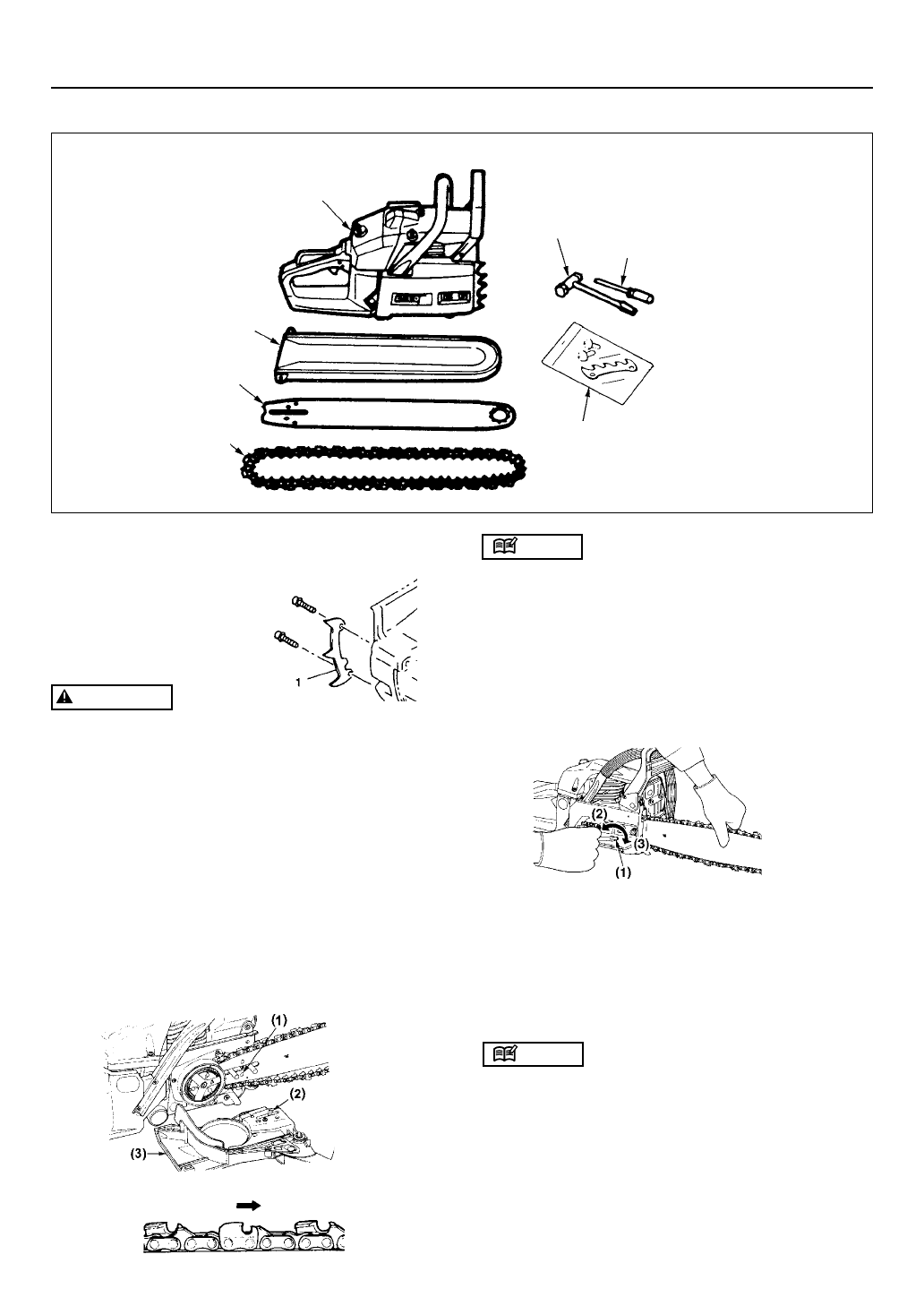

4. Montera svärd och sågkedja

Ett standardsågpaket innehåller de delar som framgår av bilden

.

Öppna lådan och montera svärdet och sågkedjan på
motorenheten enligt anvisningarna nedan:

* Montera den medföljande,
  pliggförsedda barkstod (1)
  på enheten med de två
  skruvarna.

VARNING

• S å g k e d j a n ä r   my c k e t   v a s s .  A nv ä n d   t j o c k a

skyddshandskar.

1. D r a   s k y d d e t   m o t   d e t   f r ä m re   h a n d t a g e t   f ö r   a t t

kontrollera att kedjebromsen inte är ansatt.

2. Lossa muttrarna och ta av kedjekåpan.

3. Montera det medföljande stiftet på motorenheten.

4. Lägg kedjan runt kedjehjulet och längs svärdet.

M o n t e r a   s v ä rd e t   p å   m o t o re n h e t e n .   P a s s a   i n
kedjespänningsmuttern på kedjekåpan mot det
nedre hålet i svärdet.

Rörelseriktning

(1) Spänningsskruv
(2) Släck
(3) Spänn

(1) Hål
(2) Spänningsmutter
(3) Kedjekåpa

Stift och fästskruvar
