DEUTSCH
de
8
7.7 Einstellung des Winkels am Bandschleifarm
(nur BS 175) (siehe Seite 3, Abb. E)
- Schraube am Bandschleifarm lösen
- Bandschleifarm in gewünschte Position bringen
- Schraube am Bandschleifarm wieder festziehen
Maschine und Schutzeinrichtungen regelmäßig
reinigen, warten und prüfen. Schleifscheiben- und
Bandschleifgehäuse regelmäßig von innen
reinigen. Die Schleifscheiben und das Schleifband
müssen sich immer frei im Gehäuse drehen
können.
Vor jeglicher Einstellung, Reinigung,
Instandhaltung oder Instandsetzung
Netzstecker ziehen.
8.1 Schleifscheibenwechsel
Nur original Metabo-Schleifscheiben
verwenden.
Die auf der Schleifscheibe angegebene
zulässige Drehzahl muss gleich oder größer
sein, als die auf dem Leistungsschild der Maschine
angegebene höchste Leerlaufdrehzahl.
Schleifscheibenprüfung:
Schleifscheibe an einem Faden aufhängen.
Mit einem Stück Hartholz leicht anschlagen.
Einwandfreie Schleifscheiben geben einen klaren
Klang. Bei klirrendem, mattem oder dumpfem
Klang ist die Schleifscheibe beschädigt.
Keine beschädigten Schleifscheiben
verwenden.
Probelauf
Nach dem Schleifscheibenwechsel muss ein
Probelauf von ca. 5 min ohne Belastung
durchgeführt werden. Dabei darf sich niemand im
Gefahrenbereich aufhalten.
Trockenschleifscheibe:
- Schrauben des Schutzhaubendeckels (1) lösen,
Schutzhaubendeckel (1) verdrehen und
abnehmen (Bajonettverschluss).

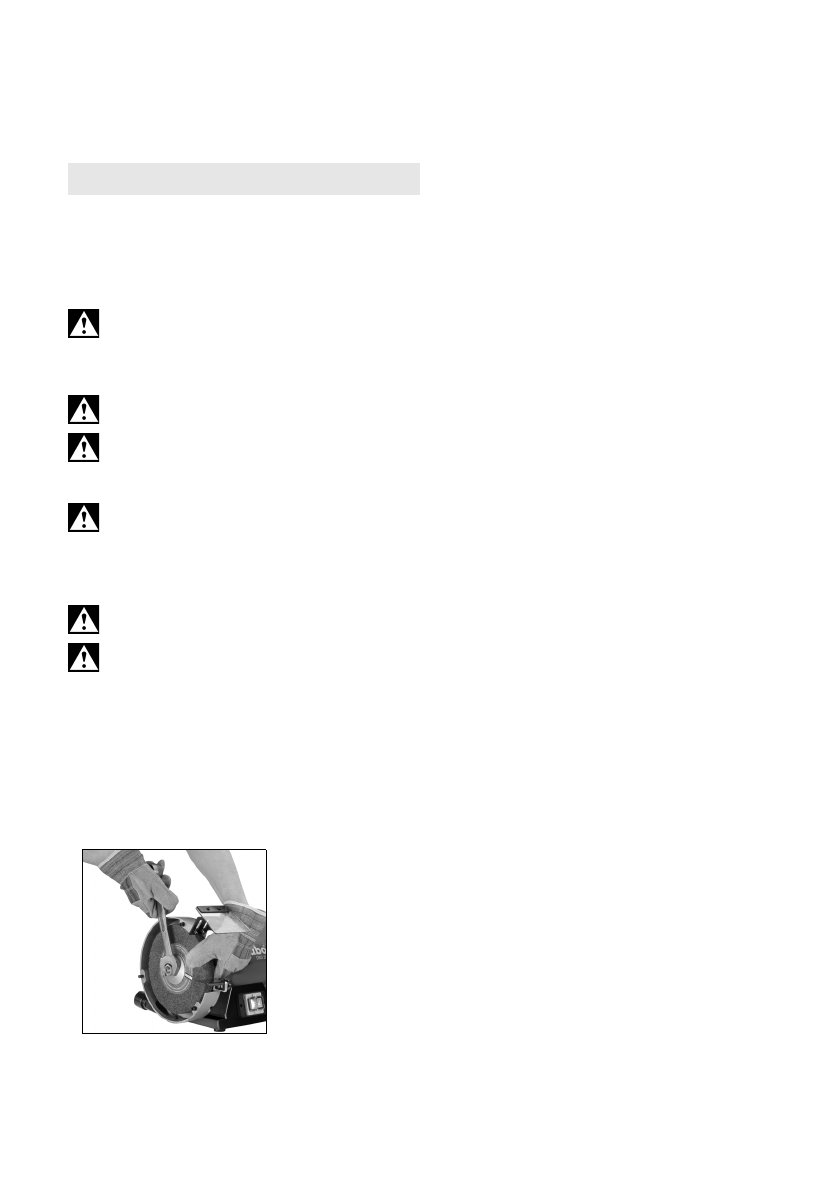

- Schleifscheibe (4) wie gezeigt festhalten.
Achtung, Verletzungsgefahr!
Schutzhandschuhe tragen!
- Spannmutter (2) mit Gabelschlüssel
abschrauben.
Achtung! Linksgewinde auf linker
Maschinenseite
, d.h. zum Lösen auf linker
Maschinenseite, die Spannmutter (2) im
Uhrzeigersinn drehen!
- Spannflansch (3) und Schleifscheibe (4)
abnehmen.
- Neue Schleifscheibe (4) in umgekehrter
Reihenfolge befestigen.
- Schutzhaubendeckel (1) wieder befestigen.
Schrauben festziehen.
- Funkenabweiser (10) und Werkstückauflage (8)
wie in Kapitel 7.2 und 7.1 beschrieben einstellen.
Nass-Schleifscheibe wechseln (nur TNS 175):
- Wasserbehälter (18) leeren: eine Auffangschale
unter den Wasserbehälter halten und den
Gummistopfen (19) herausziehen. Gummistopfen
wieder einsetzen.
- Die 3 Schrauben (17) weit genug lösen und
Wasserbehälter nach unten abziehen.
- Schleifscheibe (4) mit einer Hand festhalten.
Achtung, Verletzungsgefahr!
Schutzhandschuhe tragen!
- Spannmutter mit Gabelschlüssel abschrauben.
(Zum Lösen die Spannmutter entgegen dem
Uhrzeigersinn drehen).
- Spannflansch und Schleifscheibe (4) abnehmen.
- Neue Schleifscheibe (4) in umgekehrter
Reihenfolge befestigen.
- Wasserbehälter (18) wieder anbringen.
Schrauben (17) festziehen. Wasserbehälter mit
der richtigen Menge Wasser befüllen (siehe
Kapitel 7.5)
8.2 Schleifbandwechsel (nur BS 175)
Seitliche Schleifbandabdeckung (16) abnehmen:
die 2 Schrauben (13) lösen, Schleifbandabdeckung
(16) verschieben (Bajonettverschluss) und
abnehmen.
Den Hebel (12) bis zum Anschlag heraus-
schwenken. Dadurch wird das Schleifband
entspannt und kann dann von den Rollen
abgenommen werden kann.
Das neue Schleifband so auf die Rollen auflegen,
dass seine Umlaufrichtung (Pfeile an der Innenseite
des Schleifbandes) mit dem Pfeil (15) auf der
seitlichen Schleifbandabdeckung (16)
übereinstimmt.
Den Hebel (12) in die Ausgangsstellung
zurückführen, dadurch wird das Schleifband
gespannt.
Seitliche Schleifbandabdeckung (16) auf die 2
Schrauben (13) aufsetzen und verschieben
(Bajonettverschluss). Die 2 Schrauben festziehen.
Bandlauf einregulieren (siehe Kapitel 7.6).
Schleifbänder siehe Kapitel 9. (Zubehör).
8.3 Wasserbehälter (nur TNS 175)
Regelmäßig das Wasser im Wasserbehälter (18)
austauschen. Dazu eine Auffangschale unter den
Wasserbehälter halten und den Gummistopfen (19)
herausziehen.
Zum Reinigen den Wasserbehälter, wie in Kapitel
8.1 beschrieben, abbauen. Mit Wasser und einer
Bürste (keine Metallborsten) von innen reinigen.
8. Wartung, Reinigung
