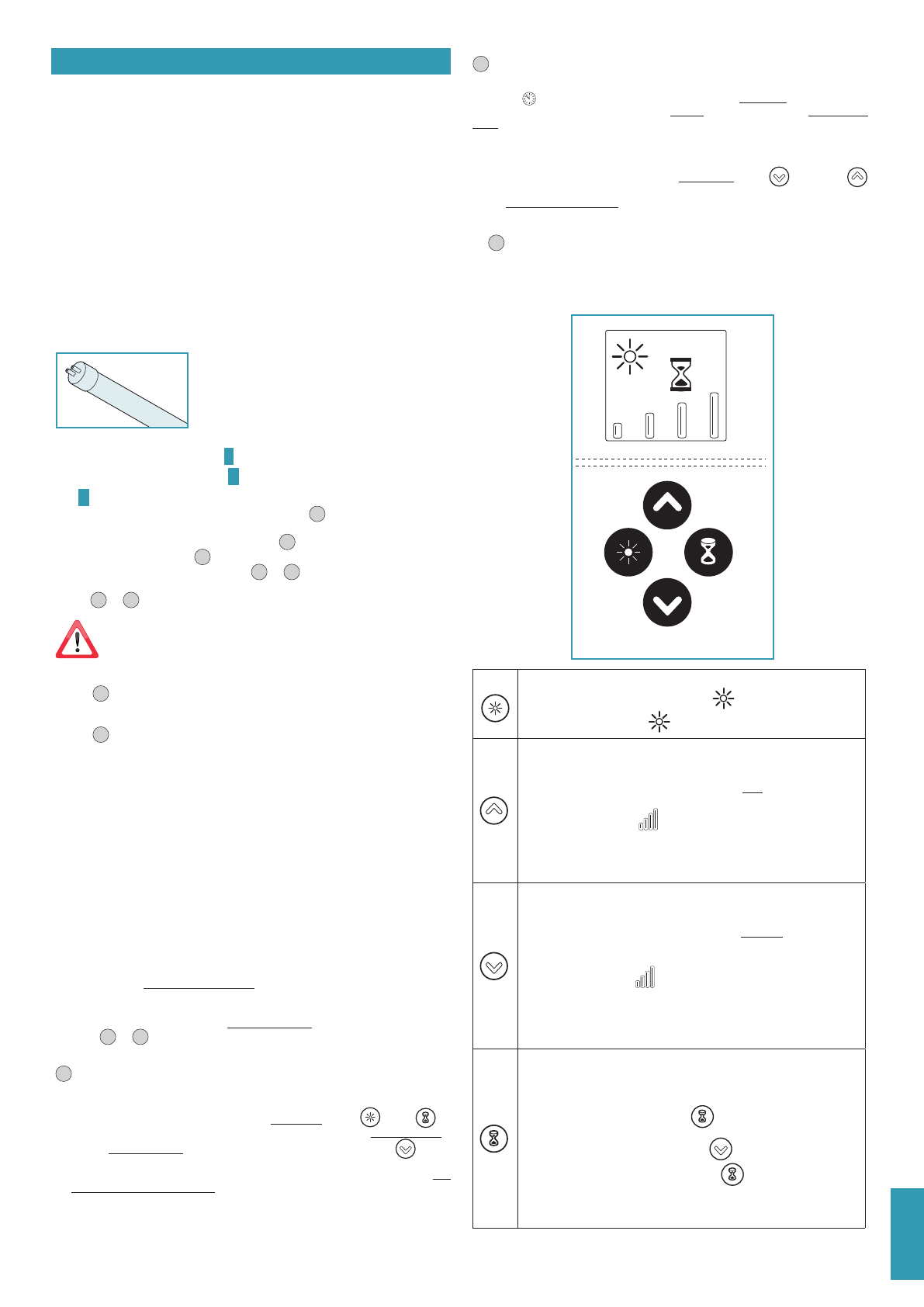

85
NORSK
FUNKSJON
NÅR SKAL MAN SLÅ AV OG PÅ VENTILATORHETTEN?
Slå på ventilatorhetten minst ett minutt for matlagingen startes: dette vil øke luftstrømmen
som trekker bort røyk og damp mot sugelaten. Etter endt matlaging la ventilatorhetten
være i drift helt til all damp og lukt er fullstendig sugd opp, på versjoner med elektronisk
knappepanel, ved hjelp av timer-funksjonen, er det mulig å stille inn automatisk slukking av
ventilatorhetten etter 15 minutters drift.
HVILKEN HASTIGHET SKAL MAN VELGE?
Den
første
hastigheten brukes for å holde luften ren med lavt strømforbruk, den
andre
hastigheten brukes under normale forhold, den
tredje
hastigheten brukes ved sterk lukt
og damp.
NÅR SKAL FILTRENE RENGJØRES ELLER SKIFTES UT?
Ventilatorhetten har påmontert metalliltre (vaskbare) som må rengjøres etter ca. 30 timers
bruk.
For ytterligere informasjon les kap. ''
.
BELYSNING
Ventilatorhetten er utstyrt med belysning ved hjelp av lys-
stofrør.
Dersom utskiftning av lysstofrøret skulle bli nødvendig:
•
koble apparatet fra strømnettet ved å trekke ut støpselet eller ved å bruke hovedbryteren;
•
åpne sugepanelet (se instruksjoner
•
jern metalliltrene (se anvisningene
);
Fase
•
Lirke ut med en skrutrekker for å jerne jær (
MO
)(Fig.
1
); på denne måten vil armen
(
BR
) løsne fra det eksterne sugepanelet, og muliggjør dermed fullstendig åpning av pa-
nelet for enklere tilgang til ventilatorhetten (Fig.
2
).
•
jern dekselelement (
N
) (Fig.
3
);
•
jern det utrangerte lysstofrøret (
M
) (Fig.
4
og
5
);
•
montere et nytt lysstofrør ved å utføre i omvendt rekkefølge operasjonene beskrevet i
Fig.
4
og
5
;
Det nye lysstofrøret skal ha tilsvarende egenskaper som det utskiftede!
•
remontere dekselelement (
N
) ved å utføre i omvendt rekkefølge operasjonen beskrevet
i Fig.
3
.
•
sett metalliltrene på plass igjen;
•
remontere armen (
BR
) ved å utføre operasjonene i omvendt rekkefølge som beskrevet
i Fig.
1
;
•
koble apparatet til strømnettet.
ADVARSLER FOR BRUK AV FJERNKONTROLLEN
Ventilatorhetten Nuvola standardleveres med en jernkontroll med 4 kanaler.
Plasser ventilatorhetten adskilt fra kilder til elektromagnetiske bølger (f.eks. mikrobølgeov-
ner) som kan forstyrre jernkontrollen, og dermed elektronikken i ventilatorhetten. Maksimal
bruksavstand er 5 meter; denne avstanden kan reduseres avhengig av mulig tilstedeværelse
av elektromagnetiske forstyrrelser fra andre enheter.
Fjernkontrollen opererer på 433,92 MHz.
ENDRING AV KODE PÅ FJERNKONTROLL
(KUN TIL BRUK VED
FEILFUNKSJON GRUNNET INTERFERENS)
I fabrikken lagres en standard overføringskode. Denne koden er nødvendig for overføring av
kommandoer fra jernkontrollen til ventilatorhetten.
Dersom elektromagnetiske forstyrrelser fra andre apparater forårsaker feilfunksjon av radio-
kontrollen, er det mulig å generere en ny overføringskode ved å følge prosedyren angitt i
punktene
1
og
2
.
1
GENERERE EN NY OVERFØRINGSKODE
•
Koble ventilatorhetten fra strømnettet ved å trekke ut støpselet eller ved å bruke ho-
vedbryteren.
•
For å gå til modus "kodeendring", trykkes det samtidig på tastene
(lys) og
(ti-
mer) på jernkontrollen helt til displayet begynner å blinke langsomt (ca. 4/5 sekunder).
•
Hvis det innen 5 sekunder fra blinkingen av displayet startet, trykkes på tast
(minus)
på jernkontrollen, genereres det en ny overføringskode på vilkårlig måte og denne la-
gres i jernkontrollen: utført lagring bekreftes ved tre korte blinksignaler i displayet. Den
nye koden annullerer og erstatter den forrige overføringskoden lagret i fabrikken.
•
Til slutt kobles ventilatorhetten til strømnettet, mens man sjekker at motor og lys er slått
av.
Lysknapp
ON: lys er tent ( på displayet vises symbolet
)
OFF: lys er slukket (symbolet
vises ikke)
Pluss-tast
Ved å trykke på denne tasten med avslått motor (intet symbol vises på dis-
playet) slås ventilatorhetten på i hastighet 1.
Hvis motoren er i drift, ved å trykke på nevnte tast, økes motorens hastighet.
Hastighetene 1,2,3 og 4 fremvises ved at det på displayet kommer opp et til-
svarende antall symboler
. Den 4. hastigheten eller intensive er tidsbe-
stemt og etter ca. 7 minutter går motoren automatisk til 3. hastighet.
Minus-tast
Ved å trykke på denne tasten med avslått motor (intet symbol vises på dis-
playet) slås ventilatorhettens motor på til hastighet 1 (minste hastighet)
Hvis motoren er i drift, ved å trykke på nevnte tast, reduseres motorens hastig-
het.
Hastighetene 1,2,3 og 4 fremvises ved at det på displayet kommer opp et til-
svarende antall symboler
.
Dersom motoren er stilt på hastighet 1, ved trykking på denne tasten slås ven-
tilatorhetten av.
Timer
Trykking på tasten, med aktiv motor på alle respektive hastigheter, aktiveres
eller deaktiveres funksjonen
Timer
: denne funksjonen etablerer
automatisk
slukking av ventilatorhetten etter 15 minutters drift
. Aktiveringen av
funksjonen signaliseres av at symbolet
timeglass) vises på displayet. Med
Timer-funksjonen aktivert, kan ventilatorhetten slukkes av brukeren til enhver
tid ved å redusere hastigheten med tasten
helt til motoren slås av: funk-
sjonen deaktiveres automatisk og symbolet
( Timeglass) forsvinner fra
displayet.
2
TILSLUTNING AV FJERNKONTROLLEN TIL VENTILATORHETTEN
For at den nye overføringskoden som ble generert også skal lagres i ventilatorhetten, trykkes
det på tast
(timer) på ventilatorhettens betjeningspanel i 2 sekunder, og når tilhørende
røde led-lampe tennes, trykk deretter på en vilkårlig tast på jernkontrollen innen 10 sek-
under.
GJENOPPRETTELSE AV STANDARDKODE (KODE LAGRET I FABRIKKEN)
•
For å gjenopprette (hvis det er nødvendig), standard overføringskode, koble ut ventila-
torhetten fra strømnettet og deretter trykk samtidig på tastene
(minus) og
(pluss) på jernkontrollen i 5 sekunder. Denne operasjonen gjenoppretter i jernkontrol-
len standard overføringskode lagret i fabrikken: denne lagringen blir bekreftet av tre
korte blinksignaler i displayet.
•
Foreta tilknytningen mellom ventilatorhetten og jernkontrollen som beskrevet i punkt
2
.
•
Koble deretter ventilatorhetten til strømnettet igjen.
BRUK AV FJERNKONTROLL
