Liitännät on tehtävä voimassa olevien lakien mukaisesti.
Ennen laitteen yhdistämistä sähköverkkoon, varmista että:
•
sähköverkon jännite vastaa kuvun sisällä sijaitsevassa kyltissä annettua arvoa.
•
sähköjärjestelmä on määräysten mukainen ja kestää laitteiston kuormituksen (katso tek-
nisten ominaisuuksien kyltti kuvun sisällä);
•
pistoke ja johto ei pääse kosketuksiin kuumien osien kanssa, joiden lämpötila on yli 70 °C;
•
virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoituksella voi-
massa olevien määräysten mukaan;
•
käytetty liitäntäpistoke on helppopääsyisessä paikassa asennuksen jälkeen.
Jotkut laitetyypit saatetaan toimittaa johdolla ilman pistoketta; tässä tapauksessa käytä stan-
dardoitua pistoketta, ottamalla huomioon, että kelta-vihreä johto on tarkoitettu maadoituk-
seen, sininen johto on nollajohto ja ruskea johto on vaihejohto.
Asenna virtajohtoon kuormitukseen sopiva pistoke ja liitä se asianmukaiseen turvapistok-
keeseen.
Jos kiinteä laitteisto ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka
varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen kat-
kaisun III ylijännitekategorian olosuhteissa, näiden virrankatkaisulaitteiden on oltava olemas-
sa sähköverkossa asennusta koskevien määräysten mukaisesti.
Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.
SAVUN POISTO
(osa on tarkoitettu vain kuvun asennukseen pä-
tevälle henkilöstölle)

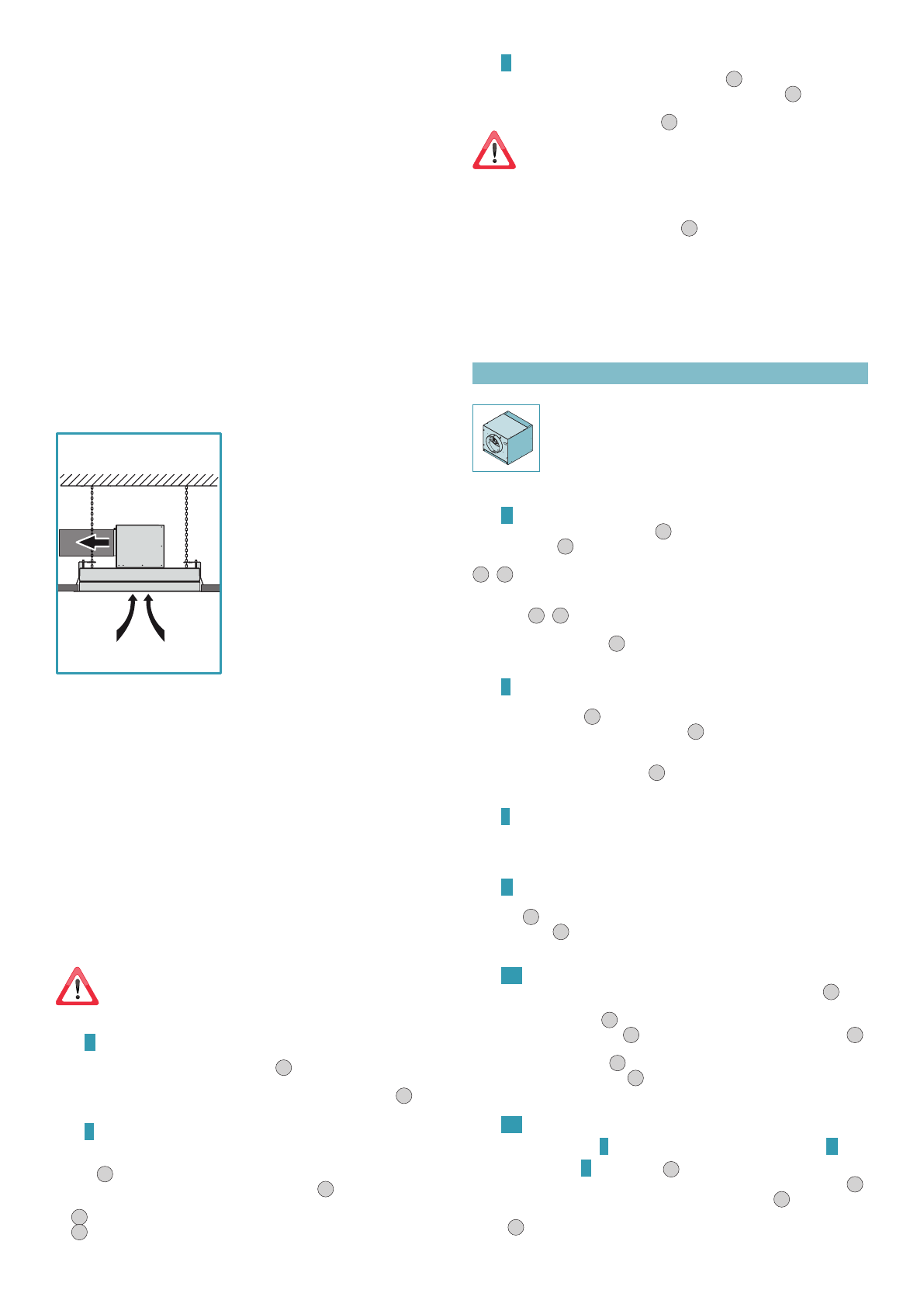

KUPUVERSIO ULKOISELLA POISTOPUTKELLA (IMU)
Tässä versiossa keittiön savut ja höyryt johdetaan ul-
kotilaan poistoputken kautta.
Moottorin ilmanpoistoliitos on liitettävä putkeen,
joka johtaa savut ja höyryt ulkoiseen poistoaukkoon.
Älä yhdistä laitetta palamisesta muodostuvien
savujen poistoputkiin (lämmityslaitteet, takat,
jne...) ja noudata ehdottomasti ilman ulkotiloi-
hin poistoa koskevia voimassa olevia määräyk-
siä.
Savujen poistoputkessa on oltava:
- halkaisija tai mitat eivät pienempiä kuin kuvun liitos
- lievä kallistus alaspäin (pudotus) vaakasuorissa
osissa, jotta vältetään mahdollisen tiivistymisen pa-
laaminen kupuun;
- välttämätön minimimäärä mutkia;
- välttämätön minimipituus (pitkät putket ja useat
mutkat voivat laskea kuvun imukykyä ja aiheuttaa
tärinää vastaventtiiliin).
Jos savujen poistoputki kulkee kylmien tilojen, kuten
välikaton jne. läpi, on mahdollista että tiivistymistä
muodostuu lämpötilan vaihteluista johtuen. Tässä tapauksessa putket on eristettävä.
Liesikupu on varustettu vastaventtiilillä, jonka tehtävänä on estää ilman pääsy sisään ulkoti-
loista kun kupua ei käytetä: lisätietoja varten katso asennusohjeita koskeva luku sivulla
.
Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käyttävät
kaasua tai muita polttoaineita, tilassa on oltava riittävä tuuletus voimassa olevien
määräysten mukaisesti.
Saksan poikkeus: kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikai-
sesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
KUPUVERSIO SISÄILMAN KIERROLLA (SUODATTAVA)
Liesikuvussa ei valmiutta aktiivihiilisuodattimen asennukseen, joten se ei ole asennettavissa
sisäilmankiertoa käyttävänä mallina.
ASENNUSOHJEET
(osa on tarkoitettu vain kuvun asennukseen
pätevälle henkilöstölle)
Ennen kuvun asentamista varmista, että sisäkatto on sopivasti vahvistet-
tu, ja että se pystyy kannattelemaan laitetta turvallisesti: kuvun paino, eri
asennuskoniguraatioissaan, on annettu teknisissä kaavioissa, jotka löyty-
vät tämän ohjekirjan ensimmäisiltä sivuilta.
Vaihe
•
Tee sisäkattoon reikä, kuten näytetty kuvassa
2
(porausreikien mittoja varten katso
tämän ohjekirjan ensimmäisiltä sivuilta löytyvät tekniset kaaviot). Jos kipsilevyn sisälle
asetetaan vahvikkeita, säilytä vähintään 60 mm etäisyys reiän kehästä (kuva
1
).
Vaihe
•
Tarkista että mukana tulevan turvakehikon (
G
) siivekkeet (
H
) on taitettu tarrapuolen vas-
takkaiselle puolelle; jos näin ei ole, taita ne käyttämällä sopivia välineitä (esim. pihtejä)
(kuva
1
).
•
Poista turvakehikkoon (
G
) jo asetetun tarran kalvo (kuva
2
) ja työnnä kehikko sisäkat-
toon tehtyyn reikään pitämällä sitä kallistettuna helpottaen näin sen läpimenoa (kuva
3
); täydennä toimenpide asettamalla turvakehikko (
G
) kipsilevyiseen sisäkattoon (kuva
4
).
Vaihe
•
Mittaa kuvussa olevien turvareikien väli (X ja Y - kuva
1
); merkitse saatujen mittojen
perusteella kaksi porauskohtaa
muurattuun kattoon
(X ja Y - kuva
2
). Poraa ø9 mm
poranterällä merkittyjen pisteiden kohdalta ja työnnä sopivat mukana tulevat kiinnitys-
tulpat rengaskoukuilla paikoilleen (kuva
3
).
Kiinnitystulppia, jotka toimitetaan kuvun mukana, voidaan käyttää ai-
noastaan muurattuihin kattoihin:
jos tulee tarpeen kiinnittää ketjut muusta
materiaalista valmistettuihin kattoihin, huomioon muut kiinnitysjärjestelmät ja
huomioi seinän kantavuus ja kuvun paino (annettu tämän kirjasen ensimmäisillä sivuilla ole-
vissa teknisissä kaavioissa).
•
Kiinnitä turvaketjut rengaskoukkuihin (kuva
4
); ketjut kiinnitetään sitten kupuun tur-
vakannattimiksi.
Liesikupu voidaan asentaa eri koniguraatioissa, riippuen siitä mihin moottoriyksikkö
halutaan sijoittaa (kupuun sijoitettu moottoriyksikkö tai kauko-moottoriyksikkö väli-
katossa (URS) tai ulkona (URE).
Noudata haluttua asennusta vastaavia ohjeita.
KUPUUN SIJOITETUT MOOTTOORIYKSIKÖT
MOOTTORIYKSIKKÖ (UM), JOKA ON SIJOITETTU KU-
PUUN
Moottoriyksikkö (
UM
) on liitetty suoraan kupuun.
Moottoriyksikössä (
UM
) käytetty moottori on varustettu jo asennetulla,
sarjaan kuuluvalla vastaventtiilillä.
Vaihe
Poista kupuun asennettu laippa (FC) (kuva
1
) ja laippa (FM), joka on asennettu moottoriyk-
sikköön (UM) (kuva
2
).
Määritä ilman ulostulo kääntämällä laippaa (
FL
), joka sijaitsee moottoriyksikössä (
UM
) (kuva
3A
-
3B
).
Mahdollisten huoltotöiden helpottamiseksi, kun laipan (
FL
) asento on päätetty, ennen sen
kiinnittämistä komponenttiin (
FLF
), poista kaksi elementin (
SM
) kiinnitysruuvia kuten näy-
tetty kuvissa
3A
-
3B
.
Moottoriyksikkö (
UM
) voidaan lisäksi kiinnittää kupuun eri asentoihin halutun poistoilman
suunnan saavuttamiseksi (kuva
4
).
Vaihe
Tarkista elementtien (
L
) ja (
M
) oikea asento toisiinsa nähden. Ne sisältävät moottoriyksikön
(
UM
) tukikappaleet (kuva
1
).
Tarvittaessa aseta ne osoitetulle korkeudelle (kuva
2
) ja kiinnitä ne kahdeksan ruuvin avulla
(
V1
).
Kiinnitä tukikappaleet (
L+M
) moottoriyksikköön (
UM
) neljän ruuvin (
V2
) avulla ottaen huo-
mioon haluttu poistoilman suunta (kuva
3
)
Vaihe
Moottoriyksikössä (
UM
) käytetty moottori on varustettu jo asennetulla, sarjaan kuuluvalla
vastaventtiilillä. Jos sitä ei tarvita, poista se moottorin ilmanpoistoliitoksesta.
Vaihe
Sijoita moottoriyksiköstä (
UM
) ja sen tukikappaleista (
L+M
) koostuva kokoonpano sisäkat-
toon (kuva
1
) kiinnittämällä huomiota, että keskität kokonaisuuden turvakehikon (
G
) sii-
vekkeillä (
H
) (kuva
2
).
Vaihe
Liitä moottoriyksikön (
UM
) ilmanpoistoliitos ulkoiseen poistoputkistoon (
F
) (kuva
1
).
Suorita sähköliitännät vasta kun olet kytkenyt pääkatkaisijan pois päältä ja voimassa olevia
määräyksiä noudattaen (kuva
2
).
Nosta kupua kohti sisäkattoa (kuva
3
) ja vie ketjut liesikuvun turvareikien sisältä (kuva
4
).
Työnnä kupu aiemmin vahvistettuun sisäkattoon: koukut (
G
) avautuvat kannattaen kupua väli-
aikaisesti sisäkattoa vasten (kuva
5
). Ruuvaa kaikki ruuvit (
V3
) niin että koukut (
G
) avautuvat
kiinnittäen kuvun sisäkattoon (kuva
6
).
Vaihe
Avaa reunaimupaneeli (kuva
sivulla
), poista metallisuodattimet (
FM
) (kuva
sivulla
) ja poista mäntä (kuva
(kuva
1
).
Kiinnitä moottoriyksikkö (
UM
) kuvun runkoon käyttämällä kahdeksaa ruuvia (
V5
) (kuva
2
).
Yhdistä liitin (
CM
), moottoriyksiköstä (
UM
), kuvun liittimeen (
CE
) (kuva
3
).
Kiinnitä turvaketjut kupuun mukana tulevilla ruuveilla (
V4
) ja leikkaa ylimääräinen ketju poik-
ki (kuva
4
).
