64

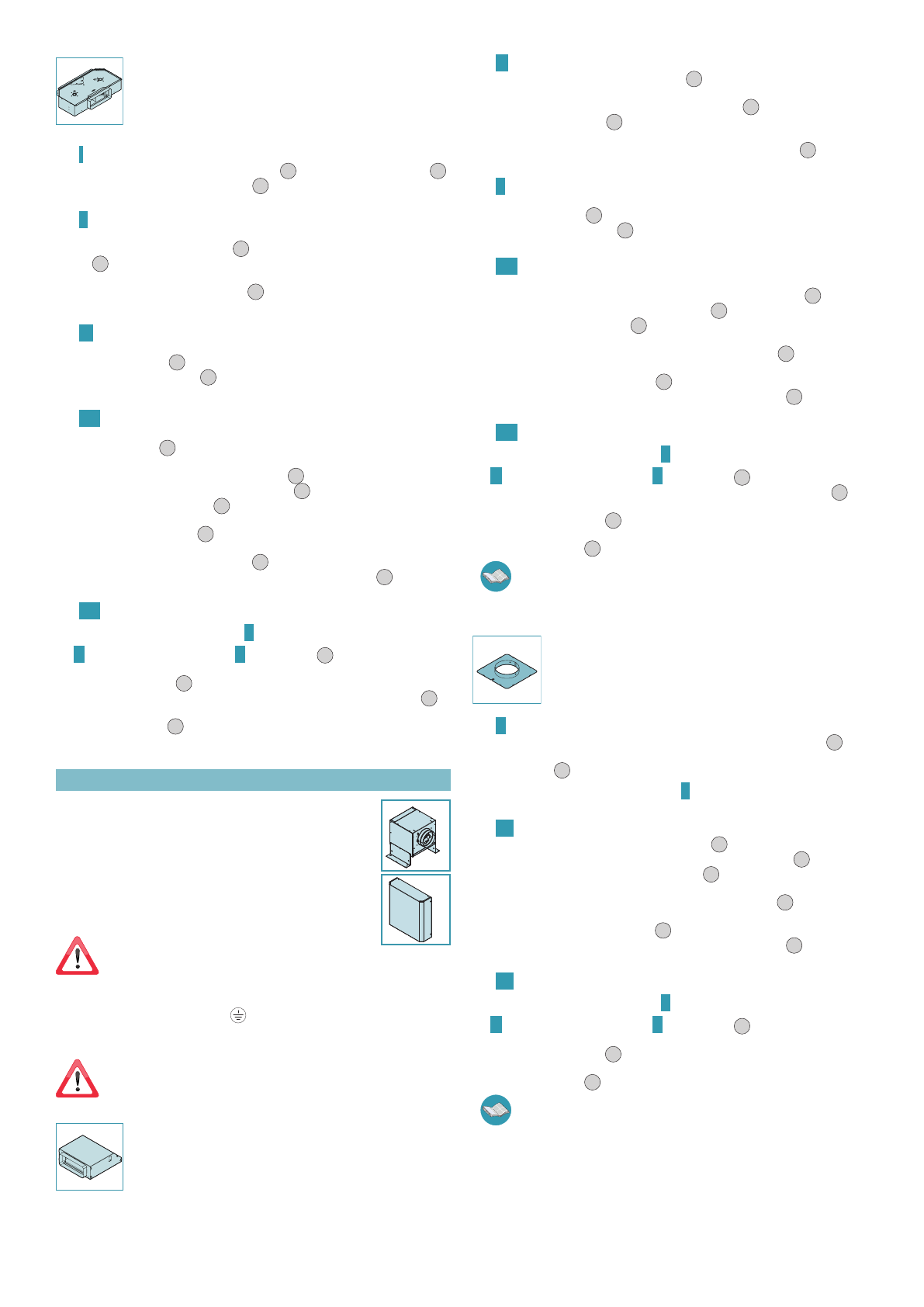

UNIDADE DO MOTOR (SLIM) POSICIONADA NO
EXAUSTOR
A unidade do motor (
SLIM
) está ligada diretamente ao exaustor.
Fase
pág. 13
Remover a lange (
FC
) montada no exaustor (Fig.
1
) e os semicortados (
ST
) (Fig.
2
).
Montar o tampão (
TC SLIM
) no exaustor (Fig.
3
).
Fase
Veriicar o correto posicionamento dos elementos entre si (
L
) e (
M
) dos que compõem os su-
portes da unidade do motor (
SLIM
) (Fig.
1
). Eventualmente posicioná-la à altura indicada
em (Fig.
2
) e bloquear agindo nos 8 parafusos (
V1
).
Fixar os suportes (
L+M
) à unidade de motor (
SLIM
) através dos 4 parafusos (
V2
) tendo em
conta a direção de saída de ar desejada (Fig.
3
)
Fase
Colocar o conjunto composto pela unidade do motor (
SLIM
) e pelos seus suportes (
L+M
) no
revestimento do teto (Fig.
1
), tendo o cuidado de centralizar o conjunto através das aletas
(
H
) do peril de proteção (
G
) (Fig.
2
).
Fase
Ligar a conexão de saída de ar da unidade do motor (
SLIM
) ao tubo (
FR
) disponibilizado para
a descarga externa (Fig.
1
).
Executar a conexão elétrica para a alimentação do exaustor apenas depois de desinserir o
interruptor geral, respeitando as normas em vigor (Fig.
2
).
Levantar o exaustor para o revestimento do teto (Fig.
3
) e fazer passar as correntes nos
furos de segurança do exaustor (Fig.
4
).
Levantar o semicortado e inserir o conector (
CM
) proveniente da unidade do motor (
SLIM
)
ao interior do furo realizado (Fig.
5
).
Inserir o exaustor no revestimento do teto: os ganchos (
G
), abrindo-se, suportam provisoria-
mente o exaustor no revestimento do teto (Fig.
6
). Apertar todos os parafusos (
V3
) de modo
a abrir os ganchos (
G
) e bloquear o exaustor no revestimento do teto (Fig.
7
).
Fase
Abrir o painel perimétrico de aspiração (ig.
), remover os iltros metálicos (
FM
)
(ig.
na pág.
) e remover o pistão (ig.
na pág.
(Fig.
1
).
Fixar a unidade do motor (
SLIM
) ao corpo do exaustor utilizando os 4 parafusos (
V5
) e as 4
anilhas (
V6
) fornecidas (Fig.
2
).
Ligar o conector (
CM
) da unidade do motor (
SLIM
) ao conector do exaustor (
CE
) (Fig.
3
).
Fixar as correntes de segurança ao exaustor com os parafusos (
V4
) fornecidos e cortar as
corrente em excesso (Fig.
4
).
UNIDADE DE MOTOR REMOTE (URS OU URE)
O exaustor pode ser ligado com as unidades motor remotas sob o teto
(
URS
) e externas (
URE
).
No caso de unidade de motor sob o teto (
URS
) esta deve ser posicionada
em um compartimento técnico no interior da habitação protegido dos
agentes atmosféricos e que seja acessível para as operações de manu-
tenção.
No caso de unidade de motor externo (
URE
) recomenda-se identiicar
uma posição protegida da chuva, neve, vento, etc., para evitar iniltrações
de água e humidade que podem daniicar a própria unidade externa.
No caso de instalação com unidade de motor remota é
necessário ligar o exaustor à terra do sistema elétrico (depois de veriicar a
sua funcionalidade)
através de um cabo adequado.
Para esta operação, utilizar a inserção roscada disponibilizada na estrutura do exaustor e
identiicada com a etiqueta e o símbolo
.
É recomendável respeitar as normas em vigor em matéria de segurança elétrica dos sistemas
e dos aparelhos relativas à ligação à terra dos aparelhos.
A conexão do tubo de aspiração entre o exaustor e a unidade de motor re-
moto sob o teto (URS) ou externa (URE) pode ser feita através da lange
(FC)
ou kit transportador de ar para tubos retangulares (CT) opcional
.
Seguir as instruções correspondentes à instalação desejada.
Ligação entre exaustor e unidade remota através do kit transporta-
dor de ar para tubos retangulares (CT) (OPCIONAL)
O kit transportador para tubos retangulares (
CT
) permite a ligação, através
de tubos adequados com secção retangular, do exaustor com uma unida-
de de motor remota sob o teto (
URS
) ou externa (
URE
).
O kit transportador para tubos retangulares (CT) é opcional.
Fase
Remover a lange (
FC
) montada no exaustor (Fig.
1
).
Veriicar o correto posicionamento dos elementos entre si (
L
) e (
M
) dos que compõem os
suportes do kit transportador para tubos retangulares (
CT
) (Fig.
2
). Eventualmente posicio-
ná-la à altura indicada em (Fig.
3
) e bloquear agindo nos 8 parafusos (
V1
).
Fixar os estribos de suportes (
L+M
) do kit transportador para tubos retangulares (
CT
) através
dos 4 parafusos (
V2
) tendo em conta a direção de saída de ar desejada (Fig.
4
).
Fase
pág. 16
Colocar o conjunto composto pelo kit transportador (
CT
) e pelos seus suportes (
L+M
) no
revestimento do teto (Fig.
1
), tendo o cuidado de centralizar o conjunto através das aletas
(
H
) do peril de proteção (
G
) (Fig.
2
).
Fase
Ligar a conexão de saída de ar do kit transportador para tubos retangulares (
TC
) à unidade
remota sob o teto (
URS
) ou externa (
URE
) com um tubo (
FR
) adequado (Fig.
1
).
Levantar o exaustor para o revestimento do teto (Fig.
2
) e fazer passar as correntes nos
furos de segurança do exaustor (Fig.
3
).
Levantar o semicortado e inserir o conector (
CUE
) proveniente da unidade remota do revesti-
mento do teto (
URS
) ou externa (
URE
) no interior do furo realizado (Fig.
4
).
Inserir o exaustor no revestimento do teto: os ganchos (
G
) abrindo-se suportam provisoriamen-
te o exaustor no revestimento do teto (Fig.
5
). Apertar todos os parafusos (
V3
) de modo a
abrir os ganchos (
G
) e bloquear o exaustor no revestimento do teto (Fig.
6
).
Fase
Abrir o painel perimétrico de aspiração (ig.
na pág.
), remover os iltros metálicos (
FM
)
(ig.
) e remover o pistão (ig.
20)
(Fig.
1
).
Fixar o kit transportador (
CT
) ao corpo do exaustor através de 8 parafusos (
V5
) (Fig.
2
).
Ligar o conector (
CUE
) da unidade remota revestimento do teto (
URS
) ou externa (
URE
) ao
conector do exaustor (
CE
) (Fig.
3
).
Fixar as correntes de segurança ao exaustor com os parafusos (
V4
) fornecidos e cortar as
corrente em excesso (Fig.
4
).
Para a montagem da unidade de motor remota sob o teto (
URS
) ou externa (
URE
)
ver os respetivos manuais de instruções.
Conexão entre exaustor e unidade remota através da lange (FC)
A lange (
FC
) permite a conexão, através de um tubo adequado, do exaus-
tor com uma unidade de motor remota sob o teto (
URS
) ou externa (
URE
).
Fase
Caso se deseje utilizar uma válvula de não retorno, montá-la na lange (
FC
) (Fig.
1
); blo-
queá-la à lange empurrando as aletas da conexão para baixo com uma chave de parafusos
ou uma pinça (Fig.
2
). Se se utiliza a unidade de motor remota (
URS
), remover a válvula de
não retorno montada na mesma (ver instruções
na pág.
11
).
Fase
pág. 18
Levantar o exaustor para o revestimento do teto (Fig.
1
) e ligar a lange (
FC
) à unidade
remota sob o teto (
URS
) ou externa (
URE
) com um tubo (
F
) adequado (Fig.
2
). Fazer passar
as correntes nos furos de segurança do exaustor (Fig.
3
).
Levantar o semicortado e inserir o conector (
CUE
) proveniente da unidade remota do revesti-
mento do teto (
URS
) ou externa (
URE
) ao interior do furo realizado (Fig.
4
).
Inserir o exaustor no revestimento do teto: os ganchos (
G
) abrindo-se suportam provisoriamen-
te o exaustor no revestimento do teto (Fig.
5
). Apertar todos os parafusos (
V3
) de modo a
abrir os ganchos (
G
) e bloquear o exaustor no revestimento do teto (Fig.
6
).
Fase
pág. 19
Abrir o painel perimétrico de aspiração (ig.
na pág.
), remover os iltros metálicos (
FM
)
(ig.
) e remover o pistão (ig.
20)
(Fig.
1
).
Ligar o conector (
CUE
) da unidade remota revestimento do teto (
URS
) ou externa (
URE
) ao
conector do exaustor (
CE
) (Fig.
2
).
Fixar as correntes de segurança ao exaustor com os parafusos (
V4
) fornecidos e cortar as
corrente em excesso (Fig.
3
).
Para a montagem da unidade de motor remota externa (
URS
) ou externa (
URE
) ver
os respetivos manuais de instruções.
URS
URE
