IT

8

8

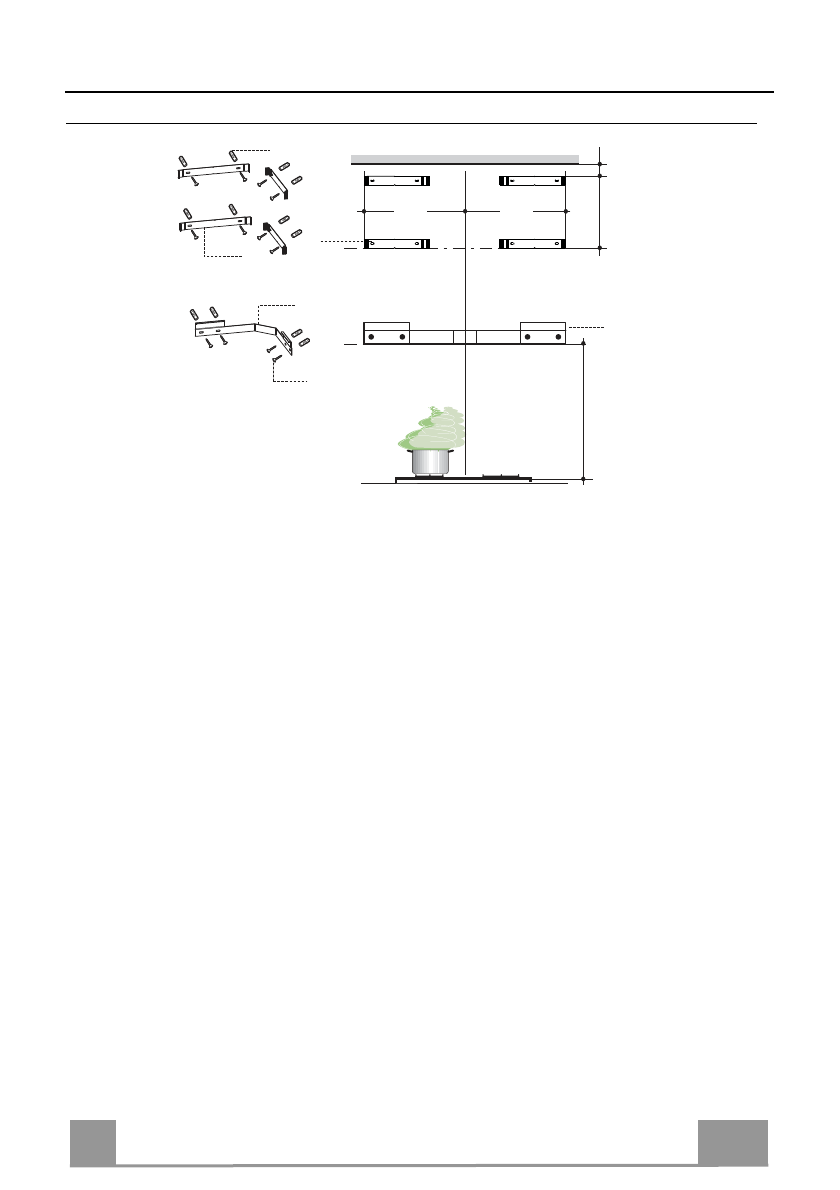

INSTALLAZIONE

Foratura Parete e Fissaggio Staffe


•  Appoggiare come indicato la Staffa

7.1

 a 935 mm sopra il piano di cottura, prestando atten-

zione al livellamento della staffa stessa.

•  Segnare i centri dei Fori della Staffa.
•  Appoggiare  come  indicato  una Staffa

7.2.1

  a  1-2  mm  dal  soffitto  o  dal  limite  superiore,  e  a

324 mm dall’angolo della parete.

•  Segnare i centri dei Fori della Staffa.
•  Appoggiare come indicato una Staffa

7.2.1

 a X mm sotto la prima staffa (X = altezza Cami-

no Superiore in dotazione), e a 324 mm dall’angolo della parete.

•  Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
•  Forare ø 8 mm i punti segnati.
•  Inserire i tasselli

11

 nei fori.

•  Fissare le Staffe, utilizzando le Viti

12a

 (4,2 x 44,4) in dotazione.

935

7.1

7.2.1

X

324

324

1÷2

7.1

12a

11

7.2.1
